Гидробак — HITACHI ZW140

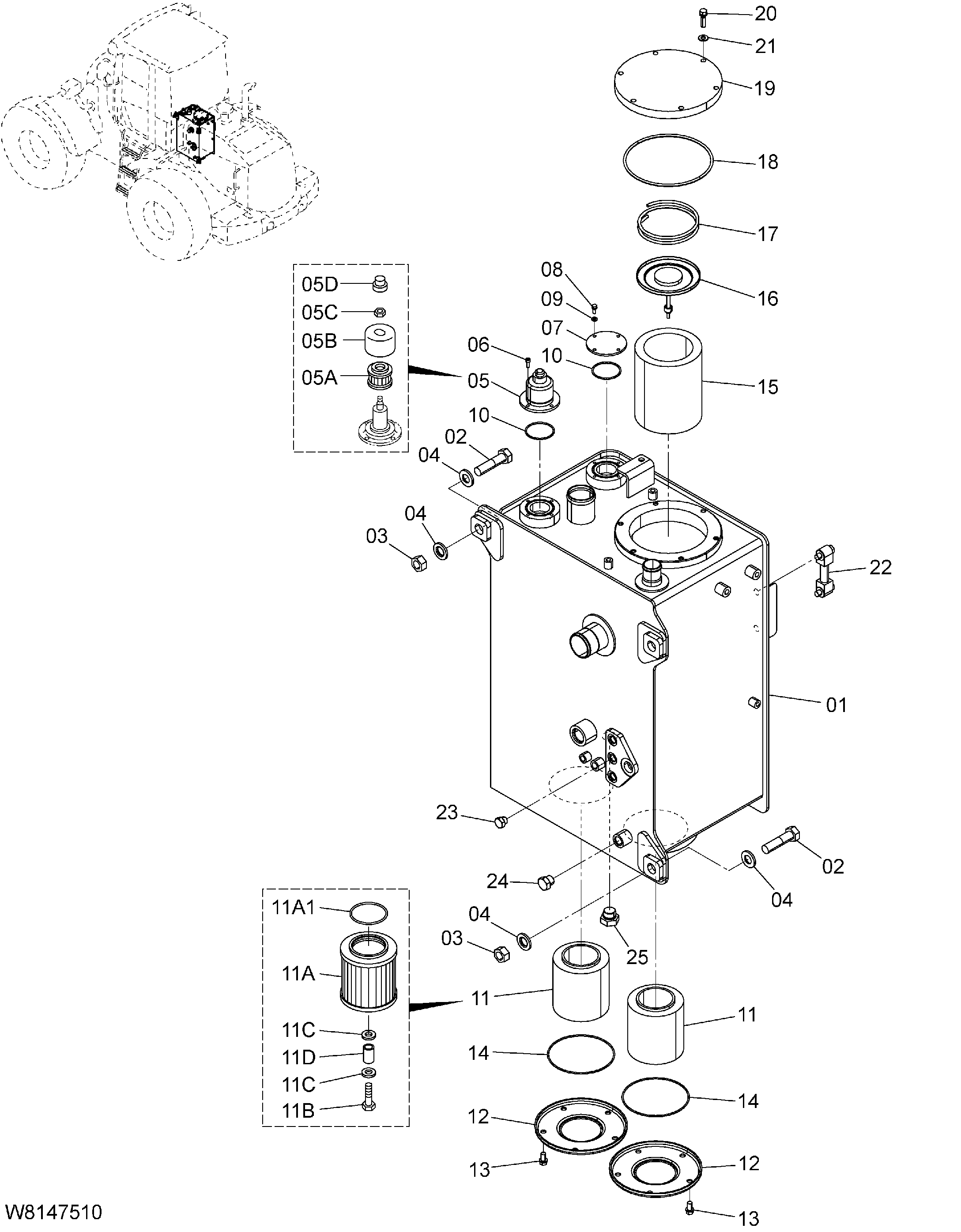

Заводская схема «Гидробак» для HITACHI ZW140. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263E7-50121 замена: 263E7-50122 | Бак масляный | 1 |
| 01 | 263E7-50122 | Бак масляный | 1 |
| 02 | 01116-20080 | Болт | 3 |
| 03 | 01401-10020 | Гайка | 3 |
| 04 | 26323-02001 | Шайба | 6 |
| 05 | HL4434017 | Сапун воздушный | 1 |
| 05A | HL4437838 | Элемент | 1 |
| 05B | HL4437837 | Крышка | 1 |
| 05C | HL4371825 | Гайка | 1 |
| 05D | HL4437836 | Колпачок | 1 |
| 06 | 26197-52191 | Болт разъём | 4 |
| 07 | 263E7-52201 | Крышка | 1 |
| 08 | 01183-06016 | Болт | 4 |
| 09 | 02000-00006 | Шайба | 4 |
| 10 | 03310-00600 | Уплотнительное кольцо | 2 |
| 11 | 263E7-52001 | Фильтр всасывание | 2 |
| 11A | 263F7-57011 | Сетчатый фильтр | 1 |
| 11A1 | 03300-00750 | Уплотнительное кольцо | 1 |
| 11B | 01100-10045 | Болт | 1 |
| 11C | 02000-00010 | Шайба | 2 |
| 11D | 263E7-57011 | Втулка | 1 |
| 12 | 26197-52371 | Крышка | 2 |
| 13 | 01183-10020 | Болт | 10 |
| 14 | 03310-01450 | Уплотнительное кольцо | 2 |
| 15 | 263E7-52011 | Элемент фильтр | 1 |
| 16 | 263E7-52021 | Клапан предохранительный | 1 |
| 17 | HL4472673 | Пружина | 1 |
| 18 | 03310-01900 | Уплотнительное кольцо | 1 |
| 19 | HL4639235 | Крышка | 1 |
| 20 | 01183-10035 | Болт | 6 |
| 21 | 02000-00010 | Шайба | 6 |
| 22 | 26607-52261 замена: 263G7-52421 | Указатель уровень | 1 |
| 22 | 263G7-52421 | Указатель уровень | 1 |
| 23 | HLA885003 | Пробка | 1 |
| 24 | HLA885004 | Пробка | 1 |
| 25 | HLA885006 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW140 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
