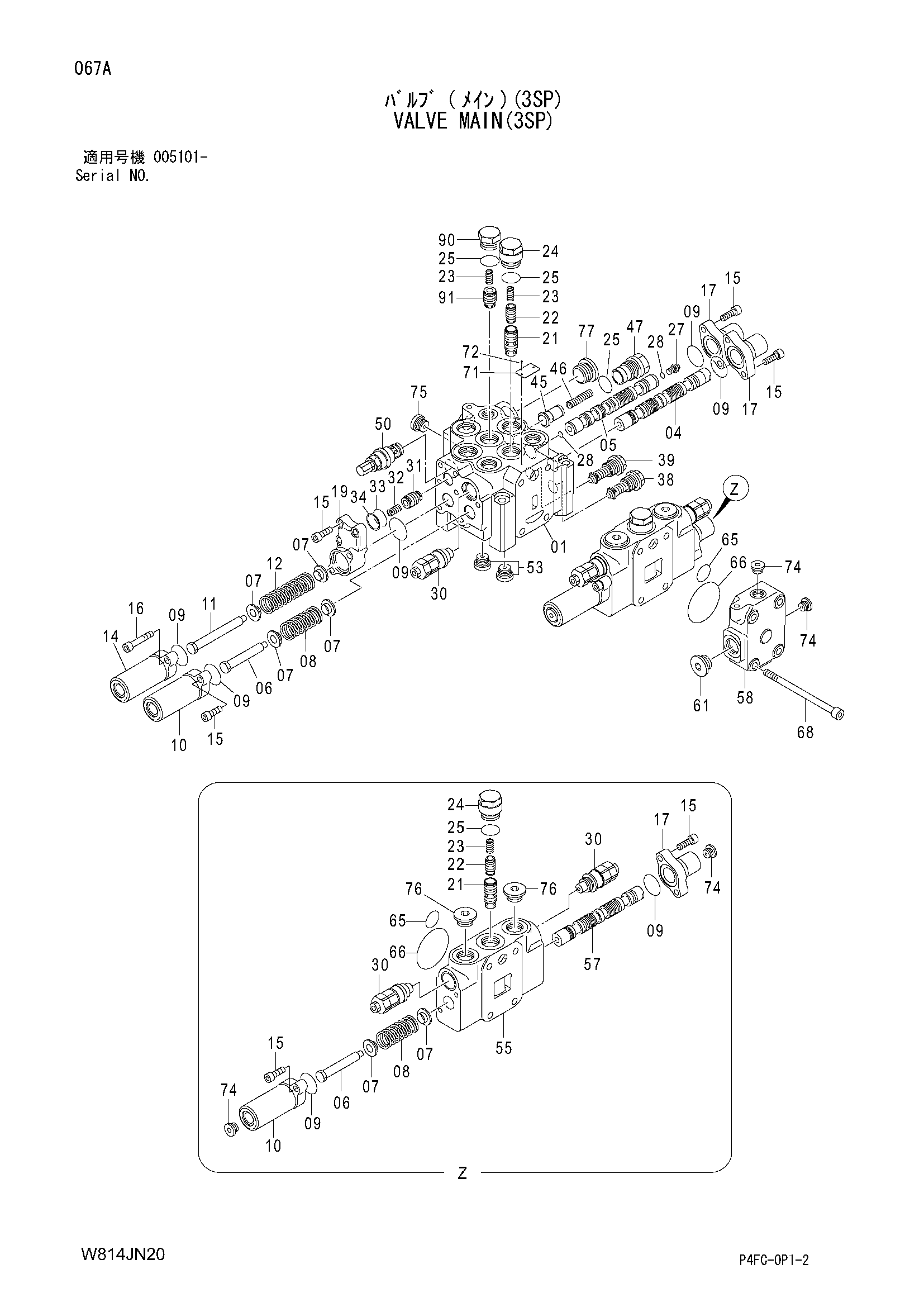

Клапан основной(3SP) — HITACHI ZW140

Заводская схема «Клапан основной(3SP)» для HITACHI ZW140. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	263C7-32031	Клапан основной(3SP)	1
06	263G7-37021	Болт	2
07	263G7-37031	Седло пружины	6
08	263G7-37041	Пружина	2
09	263G7-37051	Уплотнительное кольцо	7
10	263G7-37061	Корпус	2
11	263G7-37071	Болт	1
12	263G7-37081	Пружина	1
14	263G7-37091	Корпус пилотный	1
15	01171-10035	Болт	13
16	01171-10070	Болт	2
17	263G7-37101	Корпус пилотный	3
19	263G7-37121	Корпус пилотный	1
21	263G7-37131	Тарельчатый клапан	2
22	263G7-37141	Тарельчатый клапан	2
23	263G7-37151	Пружина	3
24	263G7-37161	Пробка	2
25	03320-00290	Уплотнительное кольцо	4
27	263G7-37181	Пробка	1
28	03320-00080	Уплотнительное кольцо	2
30	263E7-37001	Предохранительный клапан	3
31	263G7-37191	Тарельчатый клапан	1
32	263G7-37201	Пружина	1
33	263G7-37211	Уплотнительное кольцо	1
34	263G7-37221	Кольцо задний UP	1
38	263E7-37011	Клапан комбинированный	1
39	263E7-37021	Клапан комбинированный	1
45	263G7-37261	Тарельчатый клапан	1
46	263G7-37271	Пружина	1
47	263G7-37281	Пробка	1
50	263E7-37031	Предохранительный клапан	1
53	263G7-37301	Пробка	2
58	263G7-37311	Пластина концевой	1
61	263G7-37341	Пробка	1
65	03350-00300	Уплотнительное кольцо	2
66	03350-00800	Уплотнительное кольцо	2
68	01171-12125	Болт	4
72	263G7-37371	Винт	2
74	263G7-17371	Пробка	4
75	263G7-37301	Пробка	1
76	263G7-37341	Пробка	2
77	263G7-37381	Пробка	1
90	263G7-38191	Пробка	1
91	263G7-38201	Тарельчатый клапан	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZW140 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
