HST трубопроводы(1) — HITACHI ZW140

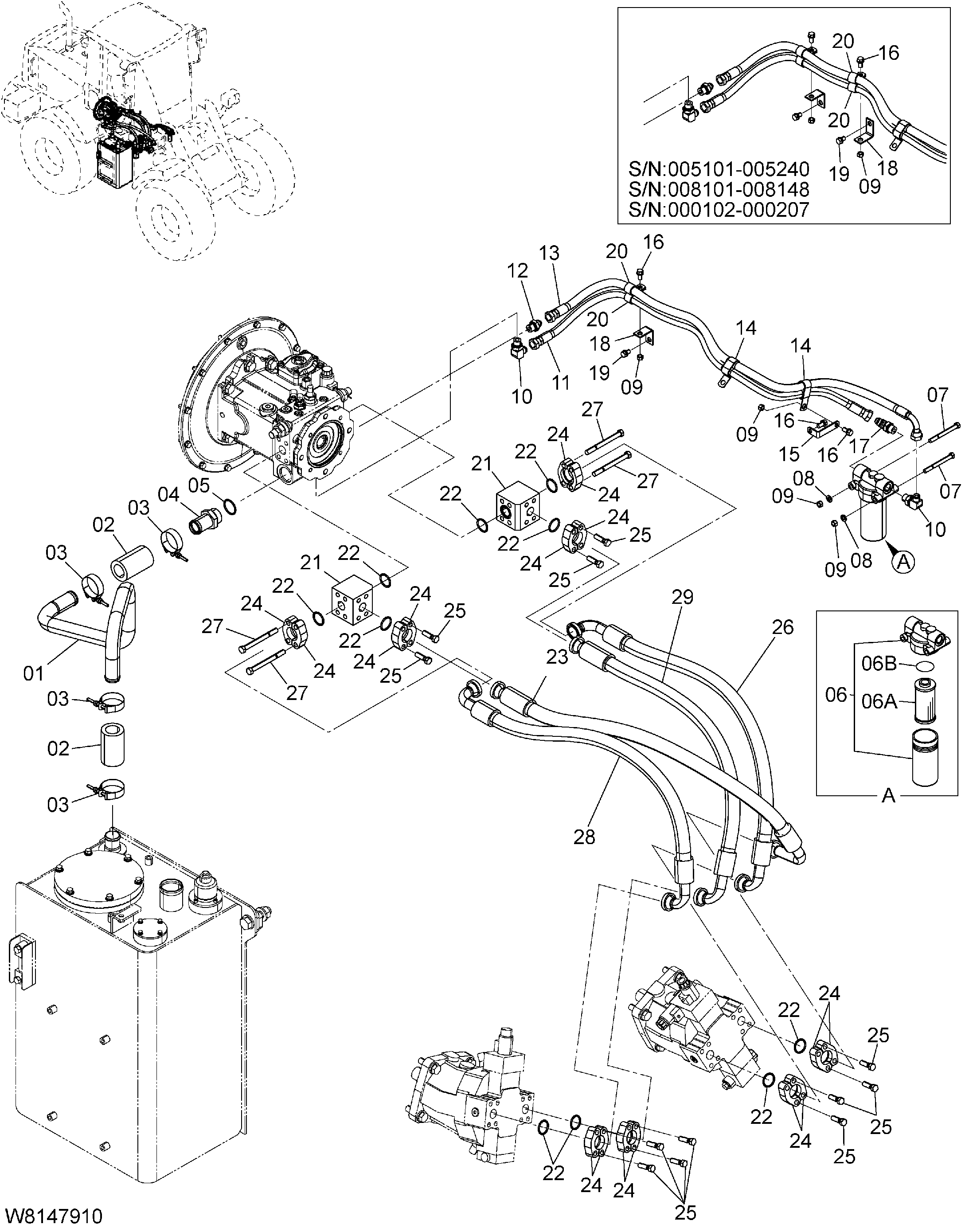

Заводская схема «HST трубопроводы(1)» для HITACHI ZW140. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263E7-92011 | Трубка всасывание | 1 |
| 02 | 26607-62751 | Шланг | 2 |
| 03 | HL4282477 | Хомут шланг | 4 |
| 04 | 21777-82821 | Штуцер | 1 |
| 05 | 03320-00380 | Уплотнительное кольцо | 1 |
| 06 | 26195-42381 | Фильтр масляный | 1 |
| 06A | 26195-47141 | Элемент | 1 |
| 06B | 03310-00650 | Уплотнительное кольцо | 1 |
| 07 | 01110-10100 | Болт | 2 |
| 08 | 02010-00010 | Шайба | 2 |
| 09 | 01401-00010 | Гайка | 5 |
| 09 | 01401-00010 | Гайка | 4 |
| 10 | HLA852344 | Угловой штуцер S | 2 |
| 10A | 03320-00180 | Уплотнительное кольцо | 1 |
| 11 | 263E7-92062 | Шланг | 1 |
| 12 | HLA852144 | Адаптер S | 1 |
| 12A | 03320-00180 | Уплотнительное кольцо | 1 |
| 13 | 263E7-92072 | Шланг | 1 |
| 14 | 263G2-43441 | Хомут | 2 |
| 15 | 26612-42081 | Кронштейн | 1 |
| 16 | 01183-10020 | Болт | 4 |
| 16 | 01183-10020 | Болт | 3 |
| 17 | HLA852244 | Угловой штуцер S | 1 |
| 17A | 03320-00180 | Уплотнительное кольцо | 1 |
| 18 | 26815-42331 | Стойка | 2 |
| 18 | 26815-42331 | Стойка | 1 |
| 19 | 01183-10016 | Болт | 2 |
| 19 | 01183-10016 | Болт | 1 |
| 20 | 263G2-43311 | Хомут | 4 |
| 20 | 263G2-43311 | Хомут | 2 |
| 21 | 263E7-92021 | Блок | 2 |
| 22 | 26607-62631 | Уплотнительное кольцо | 10 |
| 23 | 263E7-92081 | Шланг | 1 |
| 24 | 26197-92581 | Разрезной фланец | 16 |
| 25 | 01116-12040 | Болт | 24 |
| 26 | 263E7-92111 | Шланг | 1 |
| 27 | 01116-12125 | Болт | 8 |
| 28 | 263C7-92001 | Шланг | 1 |
| 29 | 263C7-92011 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW140 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
