Главная / HITACHI / HITACHI ZW140 / Общий назначение ковш(с навесной куттингедге) 2.0m3 [6CC, H3C, HCC, HEC] (DEB200)
Каталог запчастей HITACHI
Общий назначение ковш(с навесной куттингедге) 2.0m3 [6CC, H3C, HCC, HEC] (DEB200) — HITACHI ZW140
Заводская схема «Общий назначение ковш(с навесной куттингедге) 2.0m3 [6CC, H3C, HCC, HEC] (DEB200)» для HITACHI ZW140. Каталожные номера деталей, позиции, применяемость и запрос цены.

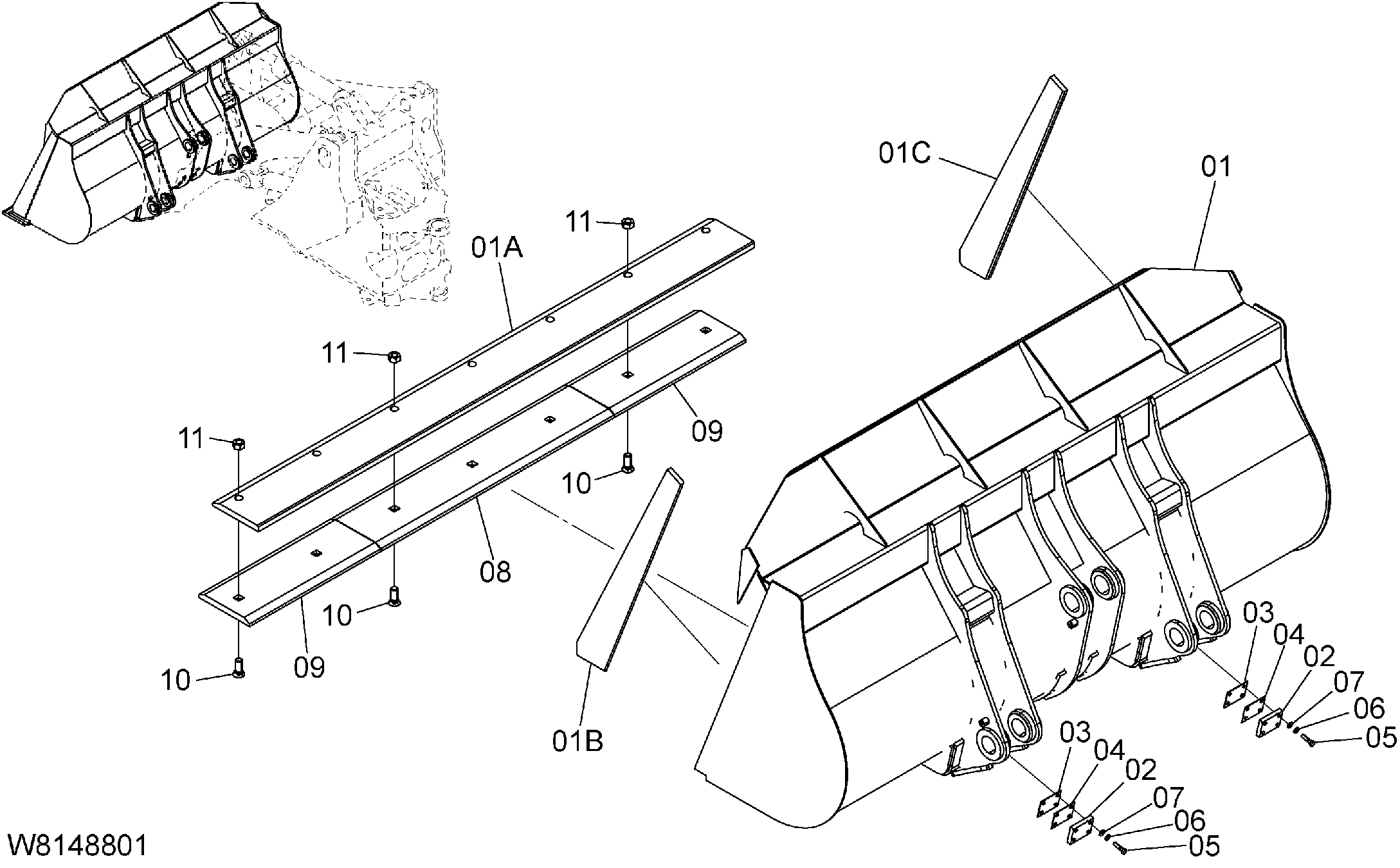

![Схема Общий назначение ковш(с навесной куттингедге) 2.0m3 [6CC, H3C, HCC, HEC] (DEB200) HITACHI ZW140](/catalog-drawings/46/46381910-dd87-43ac-baf7-05cbff9b6111.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 263C8-80121 | Ковш в сборе | 1 | |
| 01 | 263C8-80131 | Ковш | 1 |
| 01A | 26418-82141 | Кромка режущий | 1 |
| 01B | 263C8-82201 | Кромка сиде-лх | 1 |
| 01C | 263C8-82211 | Кромка сиде-рх | 1 |
| 02 | 26488-82091 | Ограничитель | 2 |
| 03 | 26198-82131 | Регулировочная шайба 2.3mm | 2 |
| 04 | 26198-82141 | Регулировочная шайба 1.6mm | 2 |
| 05 | 01116-12045 | Болт | 8 |
| 06 | 02011-00012 | Шайба | 8 |
| 07 | 02002-00012 | Шайба | 8 |
| 08 | 26418-82061 | Кромка двойной(центральный) | 1 |
| 09 | 26418-82071 | Кромка двойной(корнер) | 2 |
| 10 | 56430-51061 | Болт | 7 |
| 11 | 56600-54751 | Гайка | 7 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW140 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
