Быстросъёмное устройство гидроцилиндр(OTC) — HITACHI ZW140

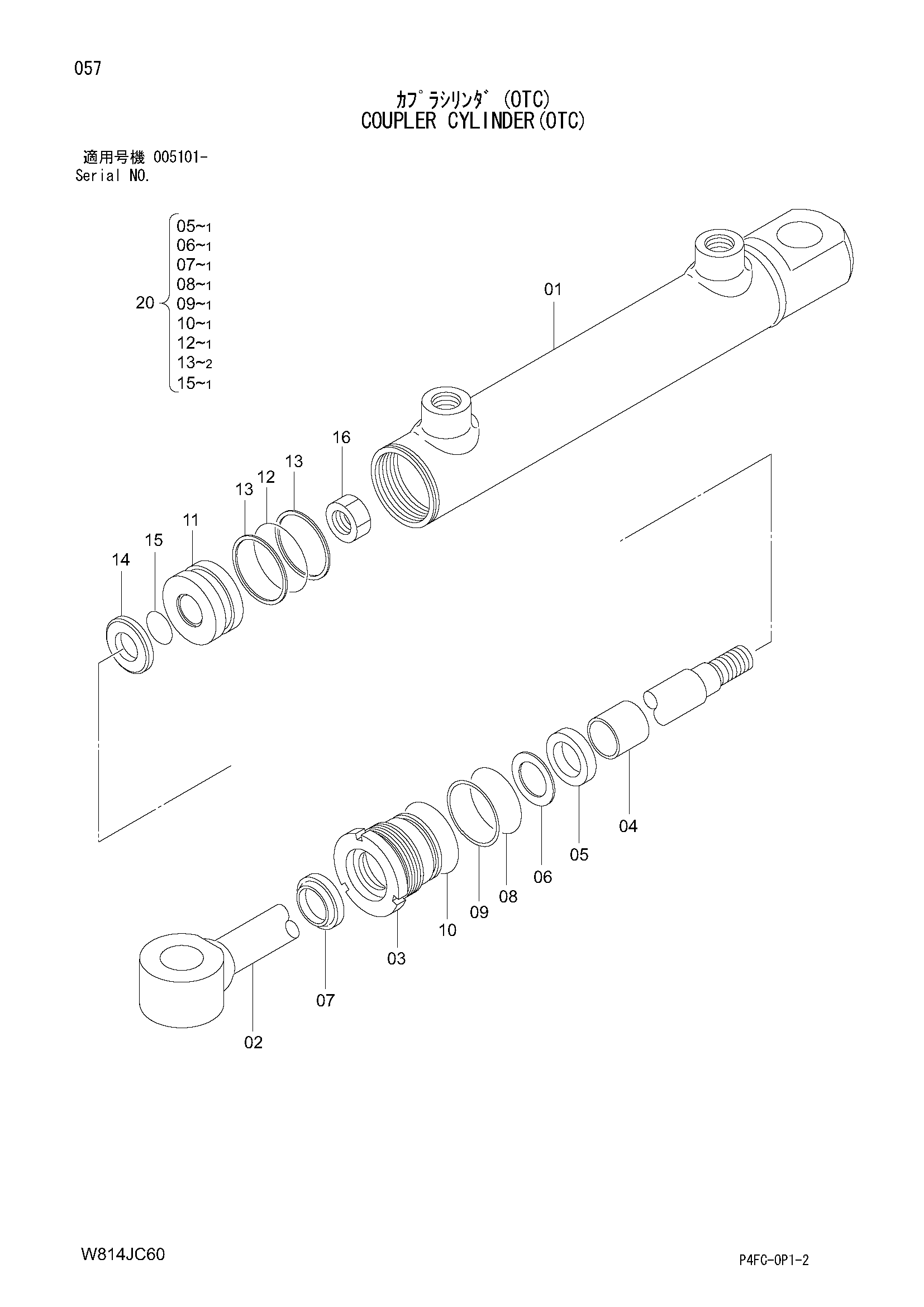

Заводская схема «Быстросъёмное устройство гидроцилиндр(OTC)» для HITACHI ZW140. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 563F0-52261 | Быстросъёмное устройство гидроцилиндр в сборе | 1 | |
| 01 | 563F0-57011 | Тубу гидроцилиндр | 1 |
| 02 | 563F0-57021 | Шток поршня | 1 |
| 03 | 563F0-57031 | Головка гидроцилиндр | 1 |
| 04 | 563F0-57041 | Втулка | 1 |
| 05 | 563F0-57051 | У-ринг | 1 |
| 06 | 563F0-57061 | Кольцо задний UP | 1 |
| 07 | 563F0-57071 | Грязесъёмное кольцо | 1 |
| 08 | 03350-00400 | Уплотнительное кольцо | 1 |
| 09 | 563F0-57081 | Кольцо задний UP | 1 |
| 10 | 563F0-57091 | Уплотнительное кольцо | 1 |
| 11 | 563F0-57101 | Поршень | 1 |
| 12 | 03320-00390 | Уплотнительное кольцо | 1 |
| 13 | 03360-00390 | Кольцо задний UP | 2 |
| 14 | 563F0-57151 | Проставка | 1 |
| 15 | 03320-00180 | Уплотнительное кольцо | 1 |
| 16 | 563F0-57111 | У-нут | 1 |
| 20 | 563F0-57141 | Уплотнение комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW140 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
