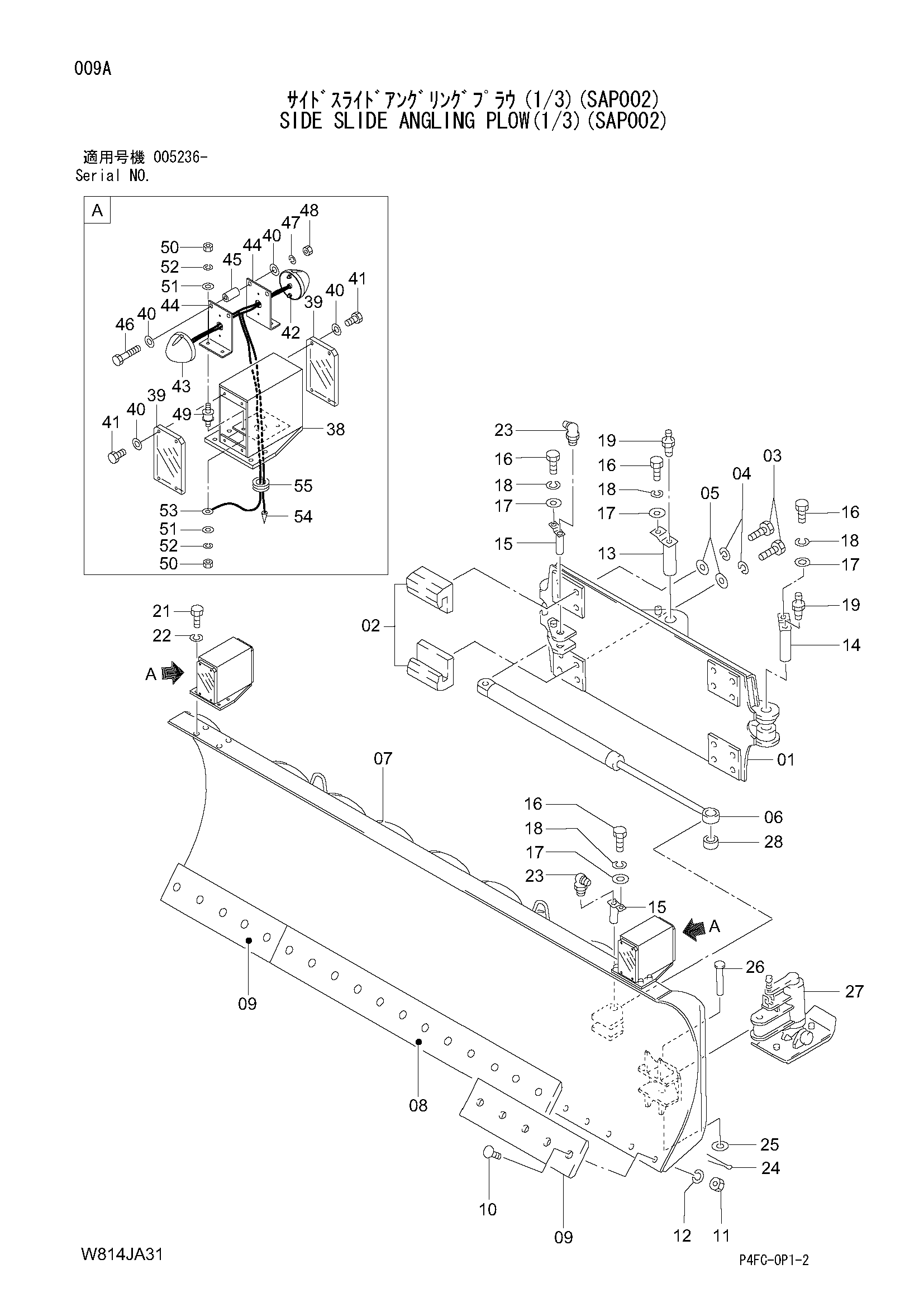

Боковой скольжение поворотный плуг(1/3)(SAP002) — HITACHI ZW140

Заводская схема «Боковой скольжение поворотный плуг(1/3)(SAP002)» для HITACHI ZW140. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	56480-52082	Боковой скольжение поворотный плуг в сборе	1
01	56383-21041	Кронштейн	1
02	58231-62851	Направляющая	4
03	01116-20130	Болт	16
04	02010-00020	Шайба	16
05	26323-02001	Шайба	16
06	56433-22001	Боковой скольжение гидроцилиндр	1
07	56443-21002	Отвал	1
08	58491-62061	Кромка режущий	1
09	56480-52011	Кромка режущий	2
10	56383-02131	Болт	22
11	56383-02201	Гайка	22
12	26123-30221	Шайба	22
13	56383-01081	Палец	2
14	56383-01071	Палец	2
15	56383-22001	Палец	2
16	01116-12025	Болт	6
17	26096-42351	Шайба	6
18	02010-00012	Шайба	6
19	04901-00100	Пресс-маслёнка	4
21	01110-10025	Болт	8
22	02010-00010	Шайба	8
23	04901-00190	Пресс-маслёнка	2
24	02200-08050	Палец коттер	2
25	02000-00030	Шайба	2
26	56311-65901	Палец	2
27	56383-01021	Башмак	2
28	25389-12831	Втулка	2
38	56480-58111	Защита фонарь	2
39	56480-58191	Пластина крышка	4
40	02000-00008	Шайба	24
41	01100-08025	Болт	16
42	56480-57081	LED фонарь	2
43	56480-57091	LED фонарь	2
44	56480-58171	Кронштейн фонарь	4
45	56480-58181	Втулка	4
46	01100-08050	Болт	4
47	02010-00008	Шайба	4
48	01400-00008	Гайка	4
49	202P2-42391	Крепление резиновый	8
50	01400-00006	Гайка	16
51	02000-00006	Шайба	16
52	02010-00006	Шайба	16
53	22622-43181	Клемма(LA106)	2
54	58490-50931	Клемма	2
55	21471-24371	Уплотнительная втулка	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZW140 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
