Поворотный плуг для быстрый быстросъёмное устройство(2/2)(ANP001) — HITACHI ZW140

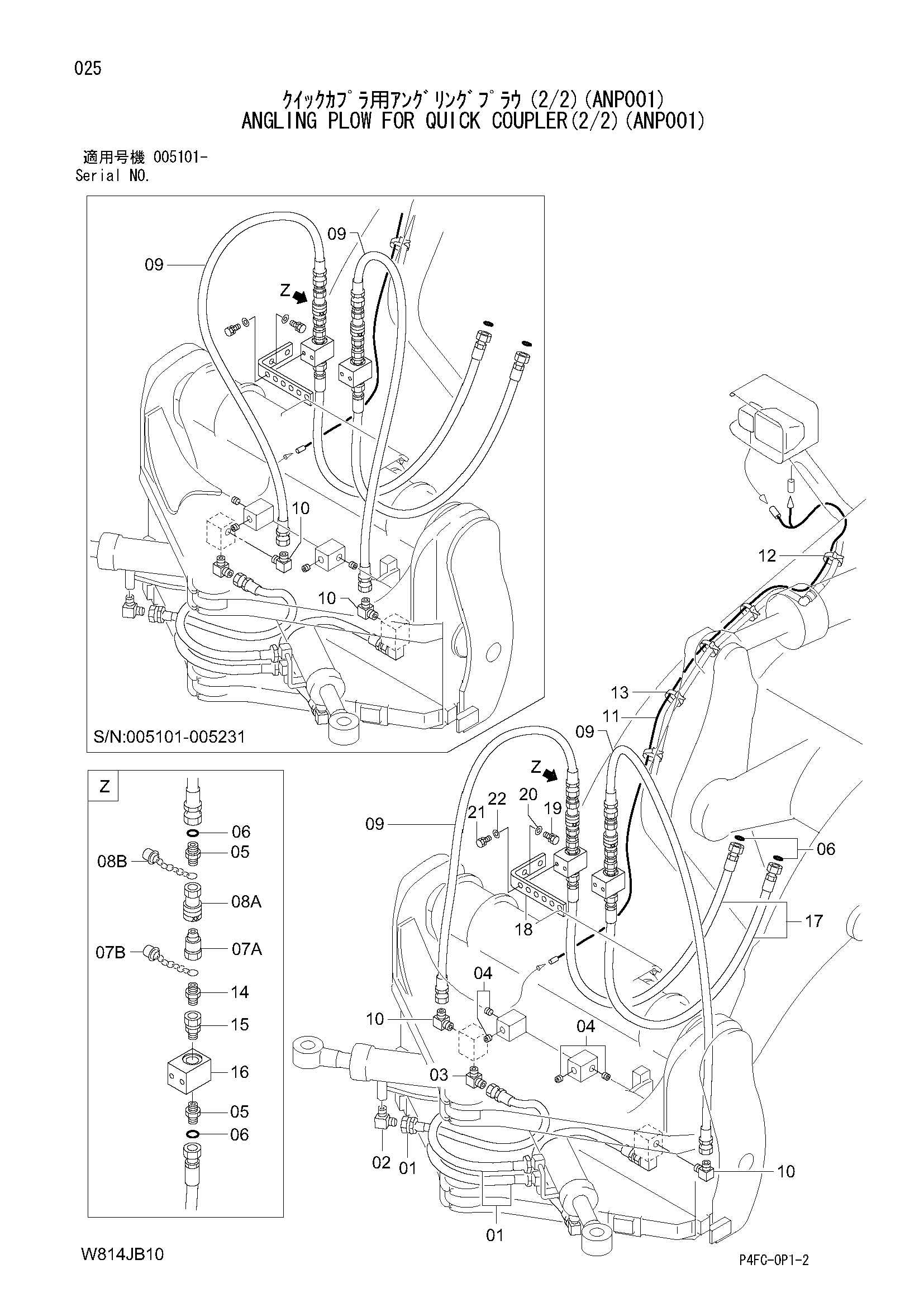

Заводская схема «Поворотный плуг для быстрый быстросъёмное устройство(2/2)(ANP001)» для HITACHI ZW140. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 56480-52052 | Поворотный плуг в сборе | 1 | |
| 563C0-60751 | Поворотный плуг в сборе | 1 | |
| 01 | 56383-02091 | Шланг | 4 |
| 02 | 29817-62521 | Угловой штуцер | 2 |
| 03 | 24067-67011 | Соединение свивел | 2 |
| 04 | 04000-00400 | Пробка | 6 |
| 05 | HLA853144 | Адаптер | 4 |
| 06 | HL4138938 | Уплотнительное кольцо | 6 |
| 07 | 563G7-60251 | Селф уплотнение муфта | 2 |
| 07A | 563G7-62281 | Форсунка быстросъёмное устройство | 1 |
| 07B | 563G7-62291 | Колпачок | 1 |
| 08 | 563G7-60261 | Селф уплотнение муфта | 2 |
| 08A | 563G7-62301 | Корпус быстросъёмное устройство | 1 |
| 08B | 563G7-62311 | Колпачок | 1 |
| 09 | 563E0-62221 | Шланг | 2 |
| 10 | 21967-62461 | Угловой штуцер | 2 |
| 11 | 563G0-62471 | Провод жгут проводов | 1 |
| 12 | HL4441695 | Зажим | 10 |
| 13 | 04913-11100 | Инсулокк | 15 |
| 14 | 04143-20404 | Ниппель | 2 |
| 15 | 04135-20404 | Унион | 2 |
| 16 | 563C0-62431 | Блок | 2 |
| 17 | 563E0-62351 | Шланг | 2 |
| 18 | 563C0-62441 | Пластина | 2 |
| 19 | 01116-12025 | Болт | 4 |
| 20 | 02011-00012 | Шайба | 4 |
| 21 | 01183-10020 | Болт | 4 |
| 22 | 02000-00010 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW140 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
