Йеллов поворотный маяк [6CC, HCC](RLY204) — HITACHI ZW140

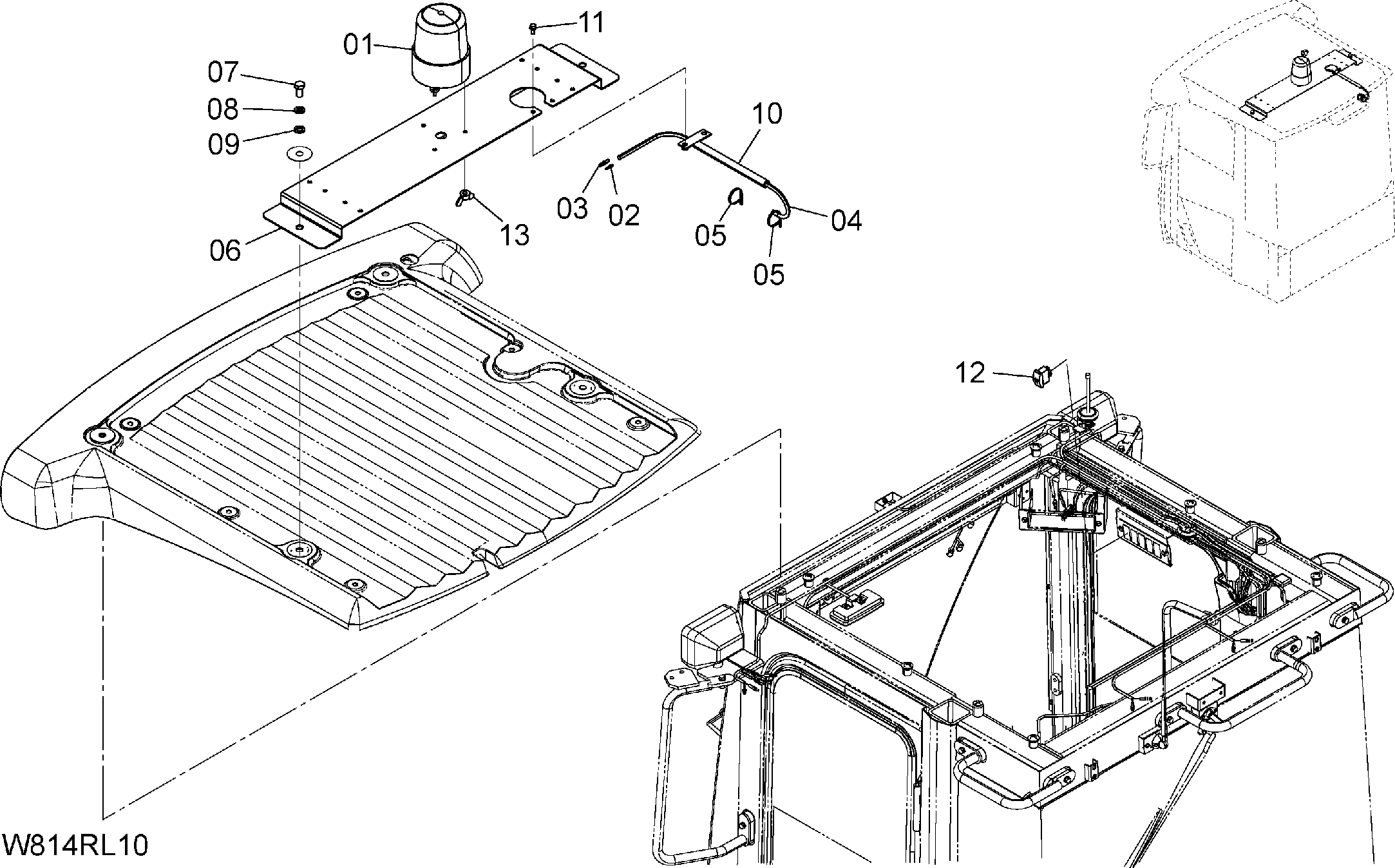

Заводская схема «Йеллов поворотный маяк [6CC, HCC](RLY204)» для HITACHI ZW140. Каталожные номера деталей, позиции, применяемость и запрос цены.
 HITACHI ZW140](/catalog-drawings/38/385b6212-6052-4810-b5e8-c50d2a5a474a.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 56560-60271 | Револвинг фонарь | 1 |
| 01A | 56560-60281 | Лампа | 1 |
| 02 | 58490-50931 | Клемма | 1 |
| 03 | 58490-50941 | Клемма | 1 |
| 04 | 563G2-42051 | Жгут проводов | 1 |
| 05 | 04913-11200 | Инсхулокк | 2 |
| 06 | 563G2-40511 | Кронштейн | 1 |
| 07 | 01110-16030 | Болт | 2 |
| 08 | 02010-00016 | Шайба | 2 |
| 09 | 02000-00016 | Шайба | 2 |
| 10 | 563G2-40521 | Трубка | 1 |
| 11 | 01183-10020 | Болт | 2 |
| 12 | 563G2-42041 | Выключатель | 1 |
| 13 | 01421-00008 | Гайка винг | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW140 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
