Пилотные гидролинии(для 4-золотник)(4PL) — HITACHI ZW140

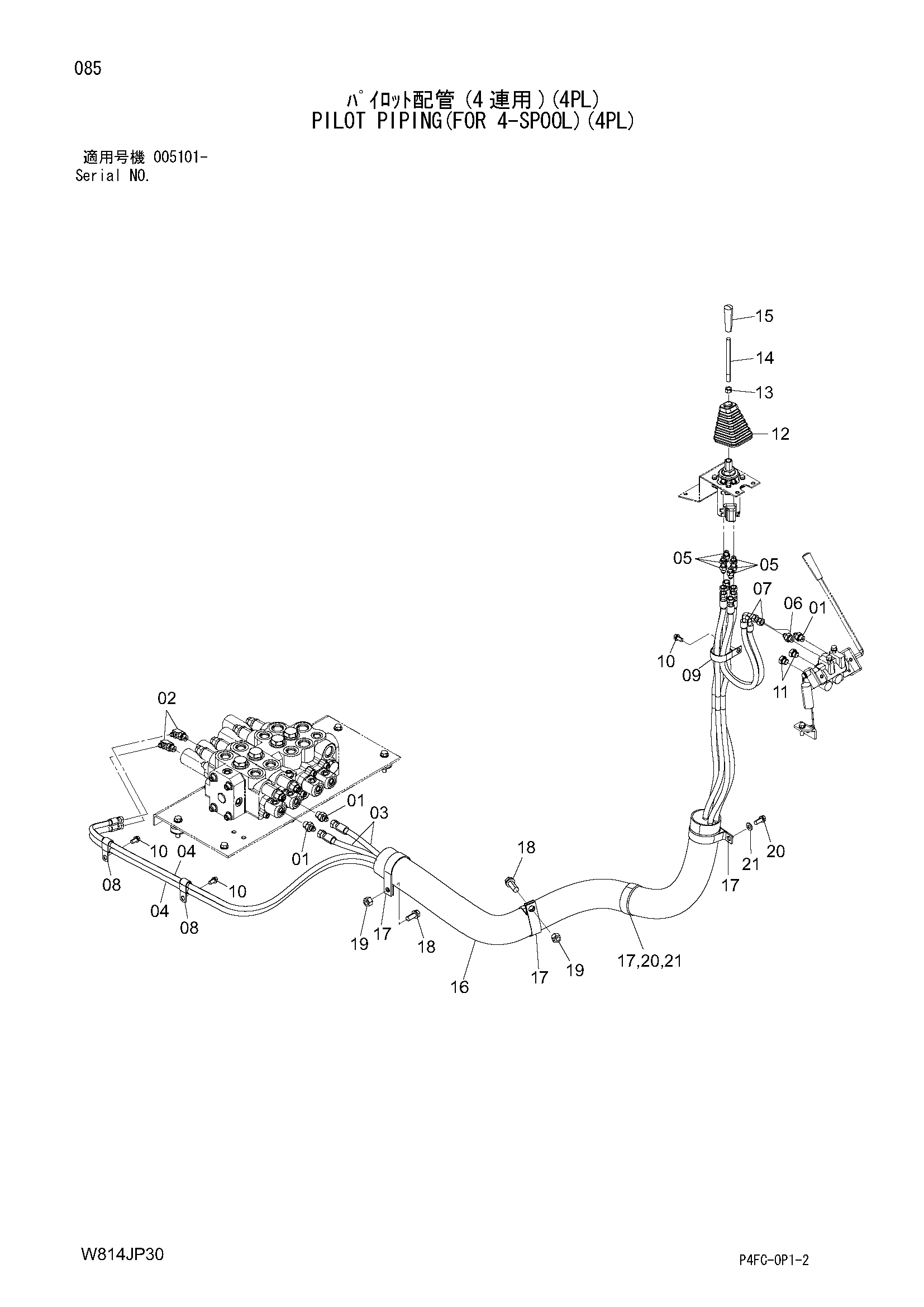

Заводская схема «Пилотные гидролинии(для 4-золотник)(4PL)» для HITACHI ZW140. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | HLA852133 | Адаптер | 3 |
| 01A | 03320-00140 | Уплотнительное кольцо | 1 |
| 02 | HLA852333 | Угловой штуцер | 2 |
| 02A | 03320-00140 | Уплотнительное кольцо | 1 |
| 03 | 263G7-42321 | Шланг | 2 |
| 04 | 563H7-42011 | Шланг | 2 |
| 05 | HLA852123 | Адаптер | 6 |
| 05A | 03320-00110 | Уплотнительное кольцо | 1 |
| 06 | HL4261938 | Фильтр | 1 |
| 07 | 263G7-42891 | Шланг | 2 |
| 08 | 263G2-43431 | Хомут | 2 |
| 09 | 263G2-43371 | Хомут | 1 |
| 10 | 01183-10020 | Болт | 3 |
| 11 | HLA885003 | Пробка | 2 |
| 11A | 03320-00140 | Уплотнительное кольцо | 1 |
| 12 | 26387-42321 | Защитный чехол | 1 |
| 13 | 01401-00012 | Гайка | 1 |
| 14 | 263G7-43532 | Рычаг | 1 |
| 15 | HL4363754 | Рукоятка | 1 |
| 16 | 563E7-42061 | Защита шланга | 1 |
| 17 | 563E7-42071 | Хомут | 4 |
| 18 | 01183-12030 | Болт | 1 |
| 18 | 01183-12035 | Болт | 1 |
| 19 | 01401-00012 | Гайка | 2 |
| 20 | 01183-10025 | Болт | 2 |
| 21 | 02000-00010 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW140 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
