Быстрый быстросъёмное устройство детали(OTC002) — HITACHI ZW140

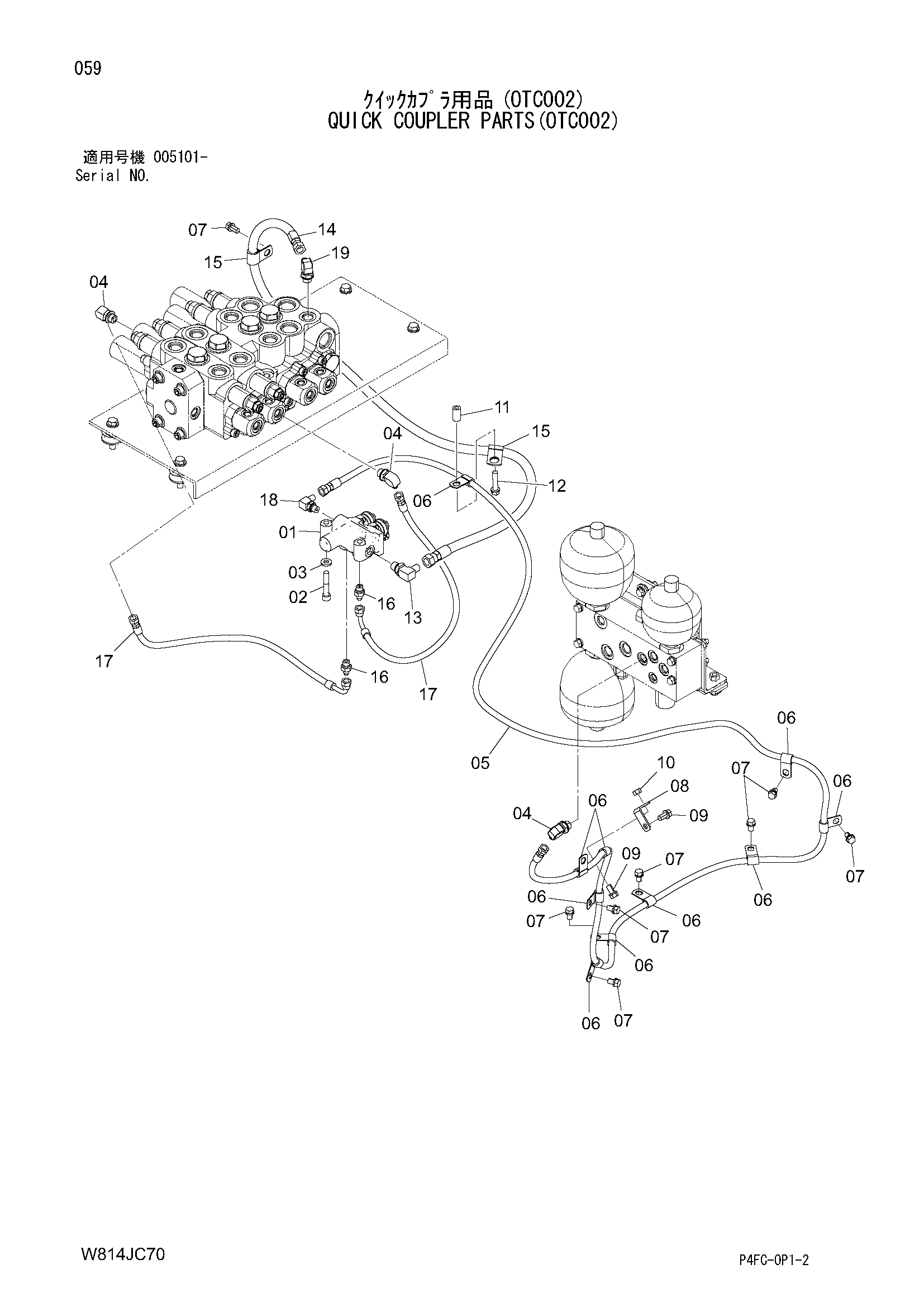

Заводская схема «Быстрый быстросъёмное устройство детали(OTC002)» для HITACHI ZW140. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263G7-43811 | Электромагнитный клапан | 1 |
| 02 | 01173-10055 | Болт | 2 |
| 03 | 16063-53161 | Шайба | 2 |
| 04 | HLA852332 | Угловой штуцер | 3 |
| 04A | 03320-00140 | Уплотнительное кольцо | 1 |
| 05 | 263E7-62161 | Шланг | 1 |
| 06 | 263G2-43251 | Хомут | 11 |
| 07 | 01183-10016 | Болт | 9 |
| 08 | 263J2-22181 | Кронштейн | 1 |
| 09 | 01183-10020 | Болт | 2 |
| 10 | 01401-00010 | Гайка | 1 |
| 11 | 26756-75841 | Втулка | 1 |
| 12 | 01183-10045 | Болт | 1 |
| 13 | HLA852323 | Угловой штуцер | 1 |
| 13A | 03320-00110 | Уплотнительное кольцо | 1 |
| 14 | 563E7-42041 | Шланг | 1 |
| 15 | 263G2-43271 | Хомут | 2 |
| 16 | 263G7-43821 | Адаптер | 2 |
| 17 | 563E7-42031 | Шланг | 2 |
| 18 | HLA852322 | Угловой штуцер | 1 |
| 18A | 03320-00110 | Уплотнительное кольцо | 1 |
| 19 | HLA852344 | Угловой штуцер | 1 |
| 19A | 03320-00180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW140 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
