Трансмиссия трубопроводы — HITACHI ZW140

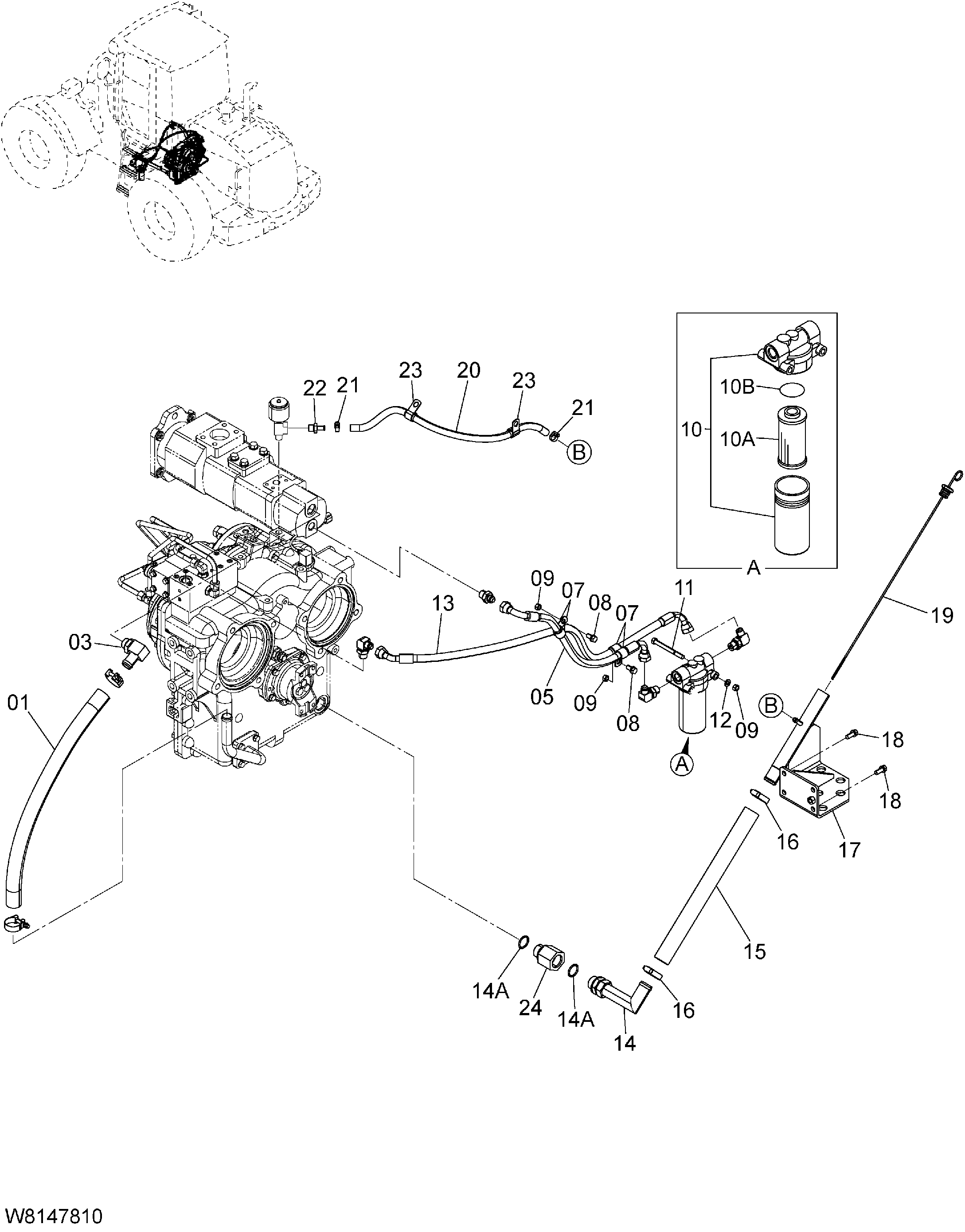

Заводская схема «Трансмиссия трубопроводы» для HITACHI ZW140. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263E7-82021 | Шланг | 1 |
| 02 | HL4296061 | Шланг зажим | 2 |
| 03 | 26607-40201 | Угловой штуцер | 1 |
| 04 | HLA852144 | Адаптер S | 1 |
| 04A | 03320-00180 | Уплотнительное кольцо | 1 |
| 05 | 263E7-82001 | Шланг | 1 |
| 06 | HLA852344 | Угловой штуцер S | 3 |
| 06A | 03320-00180 | Уплотнительное кольцо | 1 |
| 07 | 263G2-43301 | Хомут | 4 |
| 08 | 01183-10020 | Болт | 2 |
| 09 | 01401-00010 | Гайка | 4 |
| 10 | 26195-42381 | Фильтр масляный | 1 |
| 10A | 26195-47141 | Элемент | 1 |
| 10B | 03310-00650 | Уплотнительное кольцо | 1 |
| 11 | 01110-10100 | Болт | 2 |
| 12 | 02010-00010 | Шайба | 2 |
| 13 | 263E7-82012 | Шланг | 1 |
| 14 | 263E7-82042 | Угловой штуцер | 1 |
| 14A | 03320-00290 | Уплотнительное кольцо | 1 |
| 15 | 263E7-82051 | Шланг | 1 |
| 16 | 24067-62301 | Зажим | 2 |
| 17 | 263E7-82061 | Кронштейн | 1 |
| 18 | 01183-10025 | Болт | 4 |
| 19 | 263E7-82031 | Указатель уровень | 1 |
| 20 | 263E7-82071 | Шланг | 1 |
| 21 | 24067-62241 | Зажим | 2 |
| 22 | 26602-22191 | Штуцер | 1 |
| 23 | 263G2-43281 | Хомут | 2 |
| 24 | 263E7-82081 | Адаптер | 1 |
| 24A | 03320-00290 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW140 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
