Быстрый быстросъёмное устройство(OTC) — HITACHI ZW140

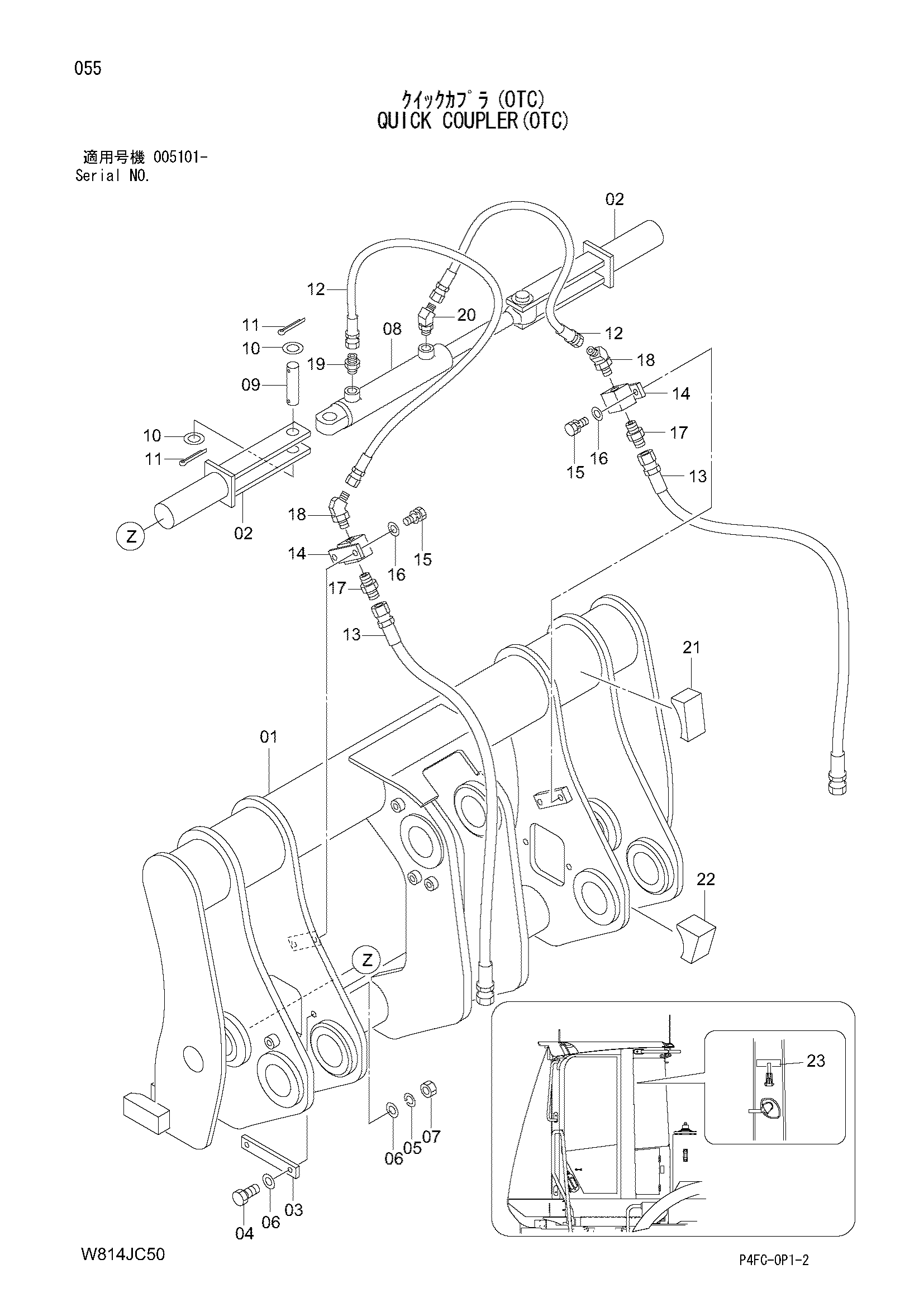

Заводская схема «Быстрый быстросъёмное устройство(OTC)» для HITACHI ZW140. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 563C0-50511 | Быстрый быстросъёмное устройство в сборе | 1 | |
| 01 | 563C0-50521 | Водило | 1 |
| 02 | 56480-52981 | Палец быстросъёмное устройство | 2 |
| 02 | 56480-52982 | Палец быстросъёмное устройство | 2 |
| 03 | 563E0-50951 | Пластина | 2 |
| 04 | 01116-12055 | Болт | 4 |
| 05 | 02011-00012 | Шайба | 4 |
| 06 | 02000-00012 | Шайба | 8 |
| 07 | 01401-50012 | Гайка | 4 |
| 08 | 563F0-52261 | Быстросъёмное устройство гидроцилиндр | 1 |
| 09 | 63636-12061 | Палец | 2 |
| 10 | 02000-00024 | Шайба | 4 |
| 11 | 02270-06040 | Палец | 4 |
| 12 | 563E0-50961 | Шланг | 2 |
| 13 | 563E0-50981 | Шланг | 2 |
| 14 | 563E0-50901 | Блок | 2 |
| 15 | 01183-10030 | Болт | 4 |
| 16 | 02000-00010 | Шайба | 4 |
| 17 | HLA853144 | Адаптер | 2 |
| 17A | 03320-00180 | Уплотнительное кольцо | 1 |
| 18 | HLA852222 | Угловой штуцер | 2 |
| 18A | 03320-00110 | Уплотнительное кольцо | 1 |
| 19 | HLA852132 | Адаптер | 1 |
| 19A | 03320-00140 | Уплотнительное кольцо | 1 |
| 20 | HLA852232 | Угловой штуцер | 1 |
| 20A | 03320-00140 | Уплотнительное кольцо | 1 |
| 21 | 563C0-50661 | Ограничитель | 2 |
| 22 | 563C0-50671 | Ограничитель | 2 |
| 23 | 56400-51512 | Наклейка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW140 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
