Поворотный маяк [H3C, HPC] (RLR001) — HITACHI ZW140
Заводская схема «Поворотный маяк [H3C, HPC] (RLR001)» для HITACHI ZW140. Каталожные номера деталей, позиции, применяемость и запрос цены.

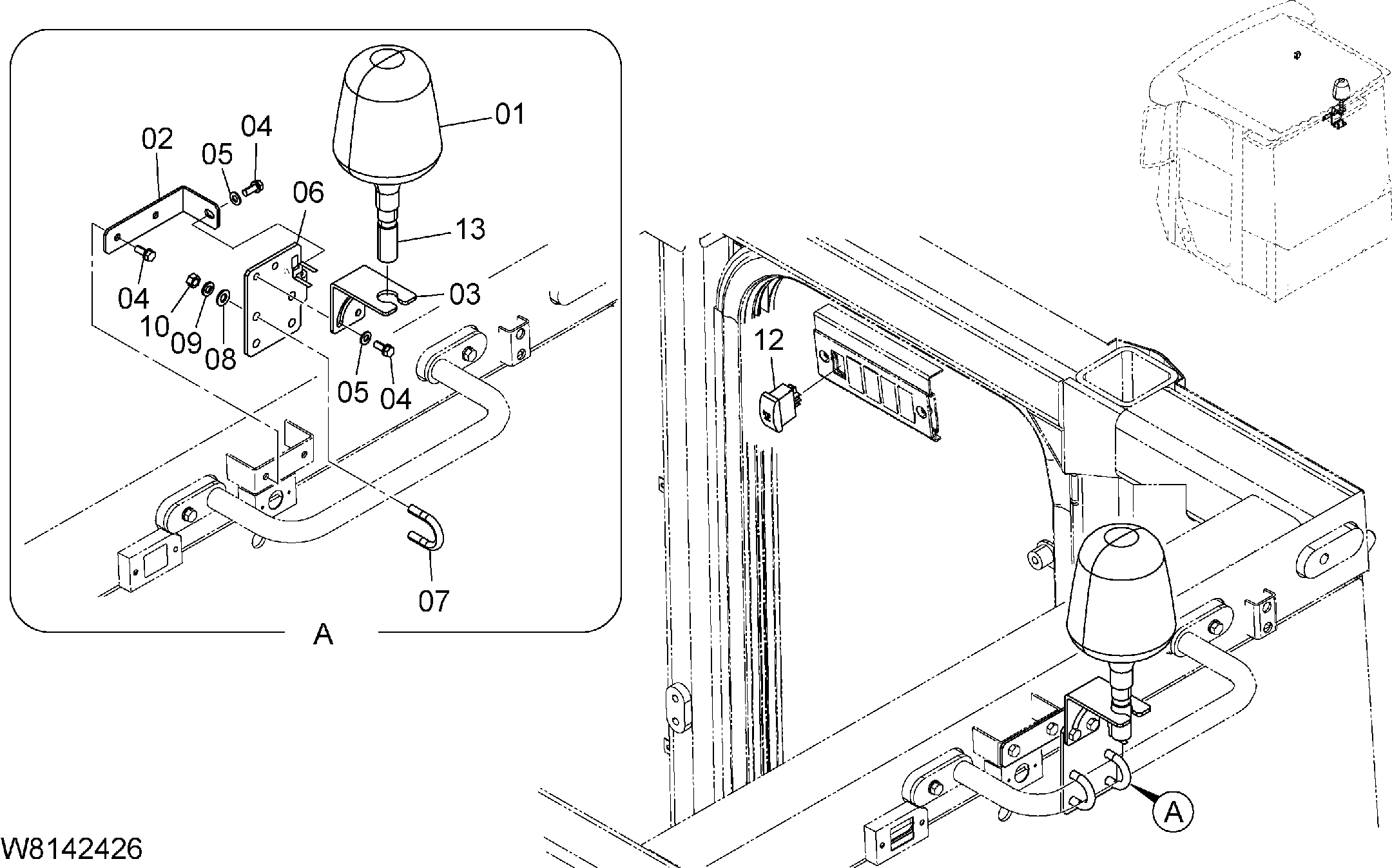

![Схема Поворотный маяк [H3C, HPC] (RLR001) HITACHI ZW140](/catalog-drawings/32/32dbe8f5-4d6e-42d0-b2fb-4e814f212630.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | HL4603950 замена: 563G2-43141 | Фонарь | 1 |
| 02 | 263G6-73301 | Пластина | 1 |
| 03 | 263G6-73311 | Пластина | 1 |
| 04 | 01183-08020 | Болт | 5 |
| 05 | 02000-00008 | Шайба | 3 |
| 06 | 263G6-70612 | Кронштейн | 1 |
| 07 | 26619-12121 | U болт | 2 |
| 08 | 02000-00010 | Шайба | 4 |
| 09 | 02010-00010 | Шайба | 4 |
| 10 | 01401-00010 | Гайка | 4 |
| 11 | 263G2-44501 | Провод жгут проводов | 1 |
| 12 | 563G2-42041 | Выключатель | 1 |
| 13 | HL4603921 замена: 563G2-43151 | Разъём | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW140 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
