Впускной, выпускной трубопроводы — HITACHI ZW140

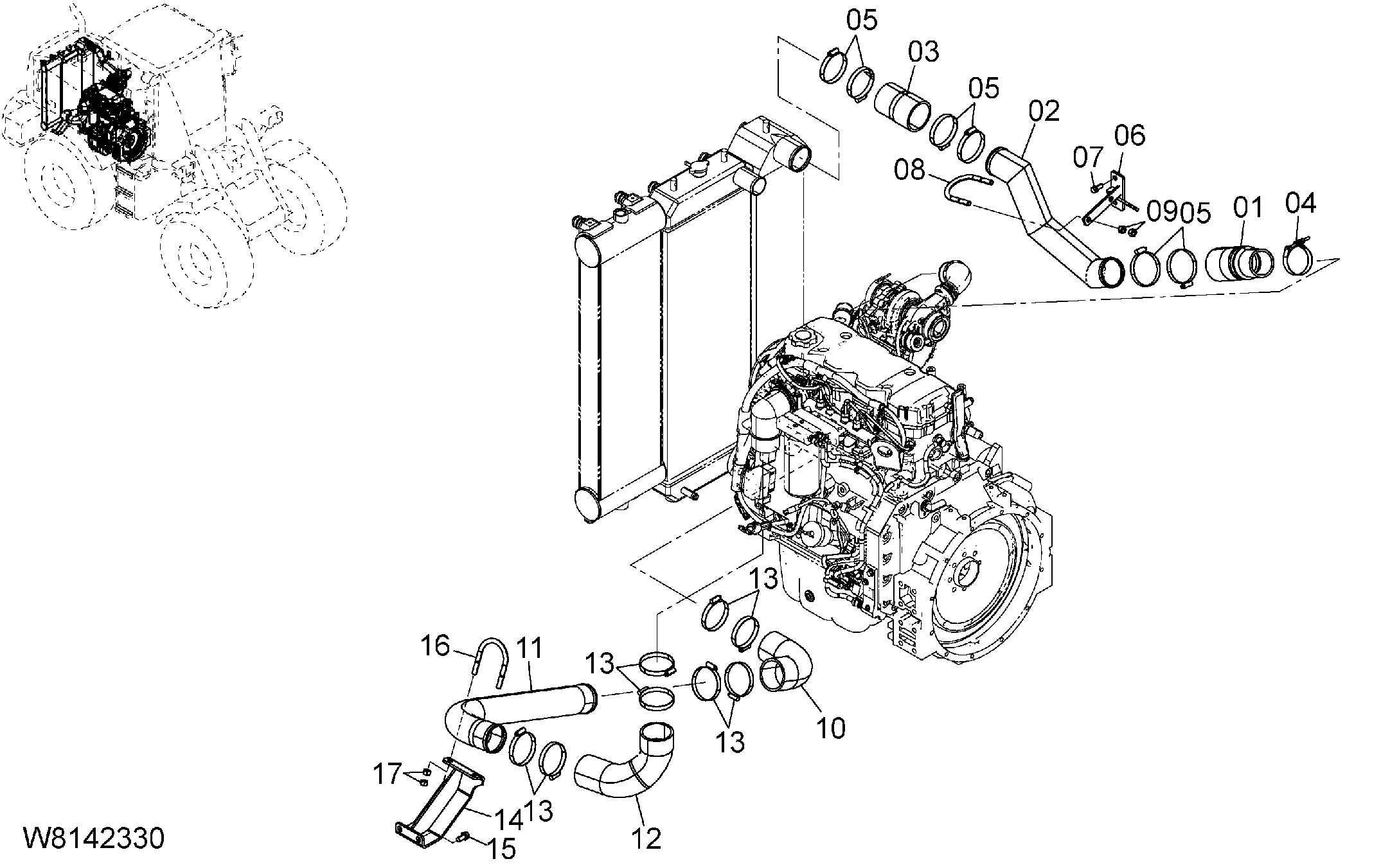

Заводская схема «Впускной, выпускной трубопроводы» для HITACHI ZW140. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263E2-32461 | Шланг | 1 |
| 02 | 263E2-32441 | Трубка | 1 |
| 03 | 263E2-32451 | Шланг | 1 |
| 04 | HL4263764 | Хомут шланг | 1 |
| 05 | 26607-63291 | Зажим шланг | 6 |
| 06 | 263E2-32431 | Кронштейн | 1 |
| 07 | 01183-10025 | Болт | 2 |
| 08 | 26619-12271 | У-болт | 1 |
| 09 | 01401-00012 | Гайка | 4 |
| 10 | 263E2-32141 | Шланг | 1 |
| 11 | 263E2-32171 | Трубка | 1 |
| 12 | 263E2-32501 | Шланг | 1 |
| 13 | 26607-63291 | Зажим шланг | 8 |
| 14 | 263E2-32471 | Кронштейн | 1 |
| 15 | 01183-12025 | Болт | 2 |
| 16 | 26619-12271 | У-болт | 1 |
| 17 | 01401-00012 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW140 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
