Полный задний крыло(1/2)(FRF) — HITACHI ZW140

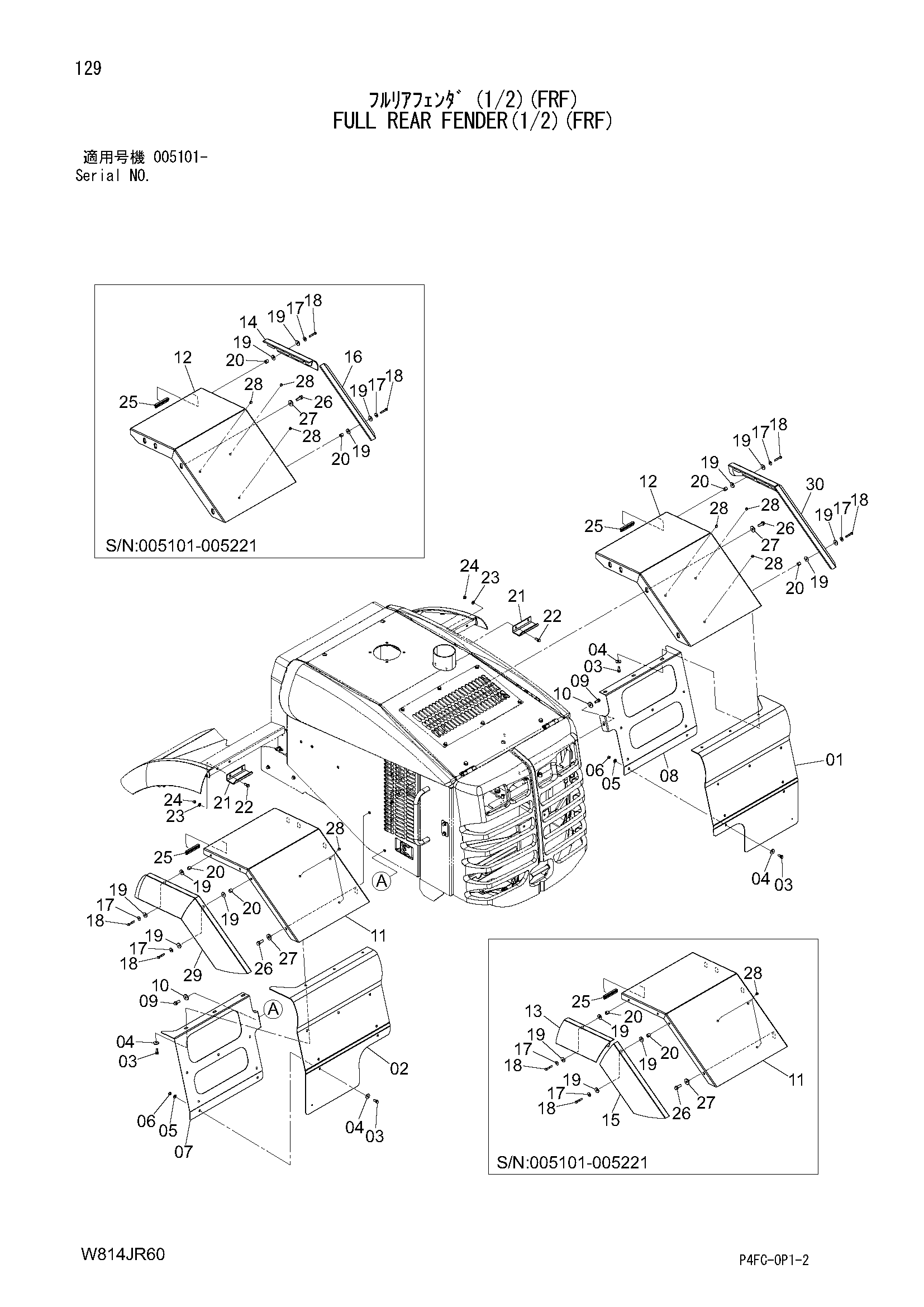

Заводская схема «Полный задний крыло(1/2)(FRF)» для HITACHI ZW140. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263C6-52091 | Резиновая прокладка | 1 |
| 02 | 263C6-52101 | Резиновая прокладка | 1 |
| 03 | 01183-10025 | Болт | 20 |
| 04 | 26606-52721 | Шайба | 20 |
| 05 | 02000-00010 | Шайба | 14 |
| 06 | 01401-00010 | Гайка | 14 |
| 07 | 263C6-52071 | Пластина LH | 1 |
| 08 | 263C6-52081 | Пластина RH | 1 |
| 09 | 01183-12030 | Болт | 2 |
| 10 | 26096-42351 | Шайба | 2 |
| 11 | 563F6-50101 замена: 563F6-50161 | Крыло LH | 1 |
| 11 | 563F6-50161 | Крыло(LH) | 1 |
| 11 | 563F6-50162 | Крыло(LH) | 1 |
| 12 | 563F6-50111 замена: 563F6-50171 | Крыло RH | 1 |
| 12 | 563F6-50171 | Крыло(RH) | 1 |
| 12 | 563F6-50172 | Крыло(RH) | 1 |
| 13 | 563F6-52221 замена: 563F6-52331 | Крышка крыло LH | 1 |
| 14 | 563F6-52231 замена: 563F6-52341 | Крышка крыло RH | 1 |
| 15 | 263G6-53311 замена: 563F6-52331 | Крышка полный крыло LH | 1 |
| 16 | 263G6-53321 замена: 563F6-52341 | Крышка полный крыло RH | 1 |
| 17 | 21471-22311 | Шайба | 8 |
| 18 | 01100-08045 | Болт | 8 |
| 19 | 26606-52721 | Шайба | 16 |
| 20 | 26702-42341 | Проставка | 8 |
| 21 | 563F6-52211 | Пластина | 2 |
| 22 | 01183-10025 | Болт | 4 |
| 23 | 02000-00010 | Шайба | 4 |
| 24 | 01401-00010 | Гайка | 4 |
| 25 | 26066-42641 | Стрип веатхер | 2 |
| 26 | 01183-12035 | Болт | 8 |
| 27 | 26096-42351 | Шайба | 8 |
| 28 | 26754-12491 | Крышка болтс отверстие | 6 |
| 29 | 563F6-52331 | Крышка(LH) | 1 |
| 30 | 563F6-52341 | Крышка(RH) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW140 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
