Коврик, провод жгут проводов(SCB002) — HITACHI ZW140

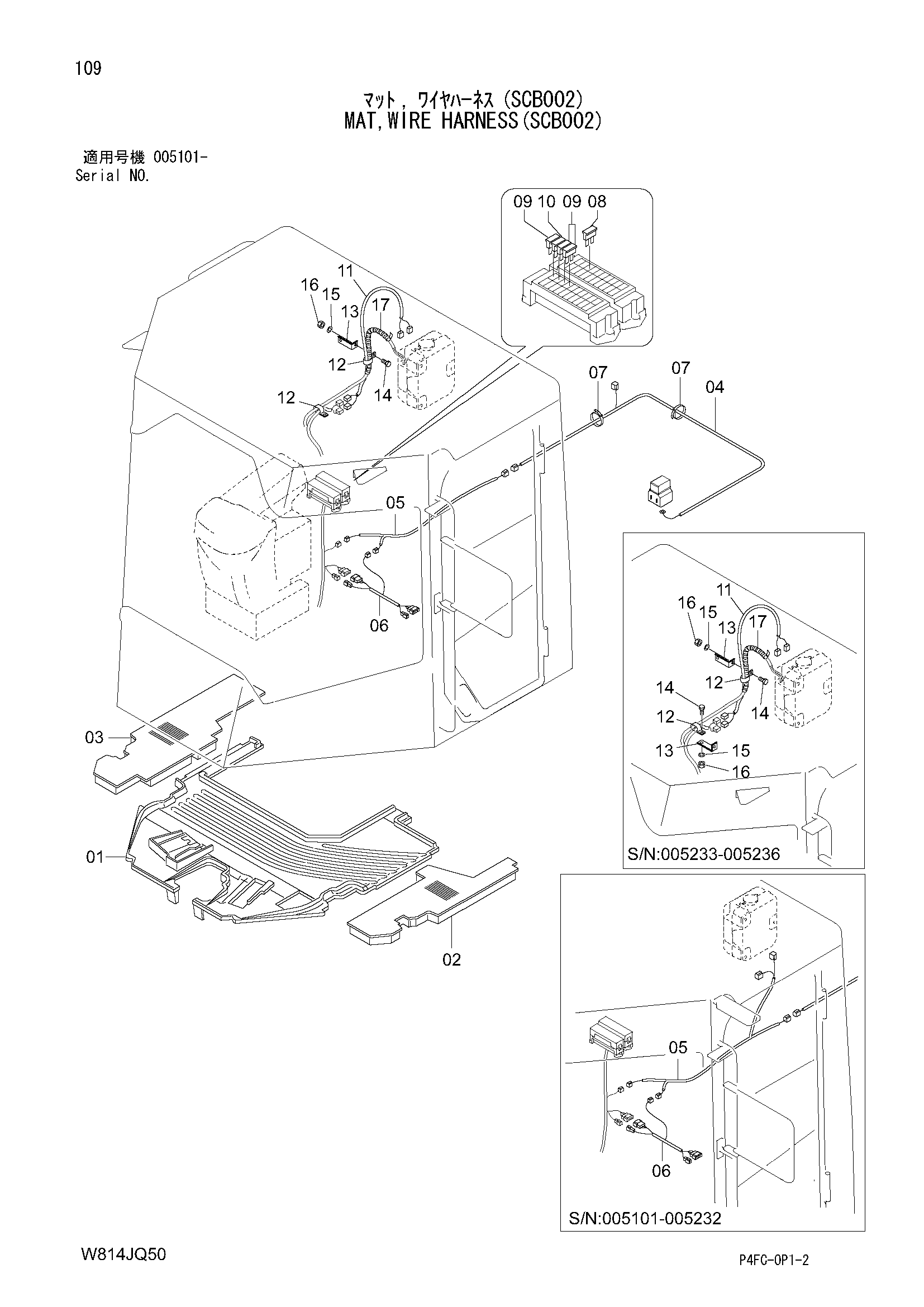

Заводская схема «Коврик, провод жгут проводов(SCB002)» для HITACHI ZW140. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263E6-70111 | Коврик пола | 1 |
| 01 | 563E6-70101 | Коврик пол(TC0001) | 1 |
| 02 | 563G6-73181 | Коврик пола | 1 |
| 03 | 563G6-73341 | Коврик пола | 1 |
| 04 | 563E6-72021 | Провод жгут проводов | 1 |
| 05 | 563E6-72042 | Провод жгут проводов | 1 |
| 06 | 268E6-72802 | Провод жгут проводов | 1 |
| 07 | 04913-11200 | Инсулокк | 10 |
| 08 | 26192-42421 | Предохранитель(10A) | 1 |
| 09 | 26192-42431 | Предохранитель(15A) | 4 |
| 10 | 26192-42441 | Предохранитель(20A) | 1 |
| 11 | 563E6-72171 | Провод жгут проводов | 1 |
| 12 | 263G2-43411 | Хомут | 2 |
| 13 | 26612-42081 | Кронштейн | 2 |
| 13 | 26612-42081 | Кронштейн | 1 |
| 14 | 01183-10020 | Болт | 2 |
| 14 | 01183-10020 | Болт | 1 |
| 15 | 02000-00010 | Шайба | 2 |
| 15 | 02000-00010 | Шайба | 1 |
| 16 | 01401-00010 | Гайка | 2 |
| 16 | 01401-00010 | Гайка | 1 |
| 17 | 04760-12090 | Армор, пластиковый | 1 |
| 17 | 04760-12115 | Армор, пластиковый | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW140 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
