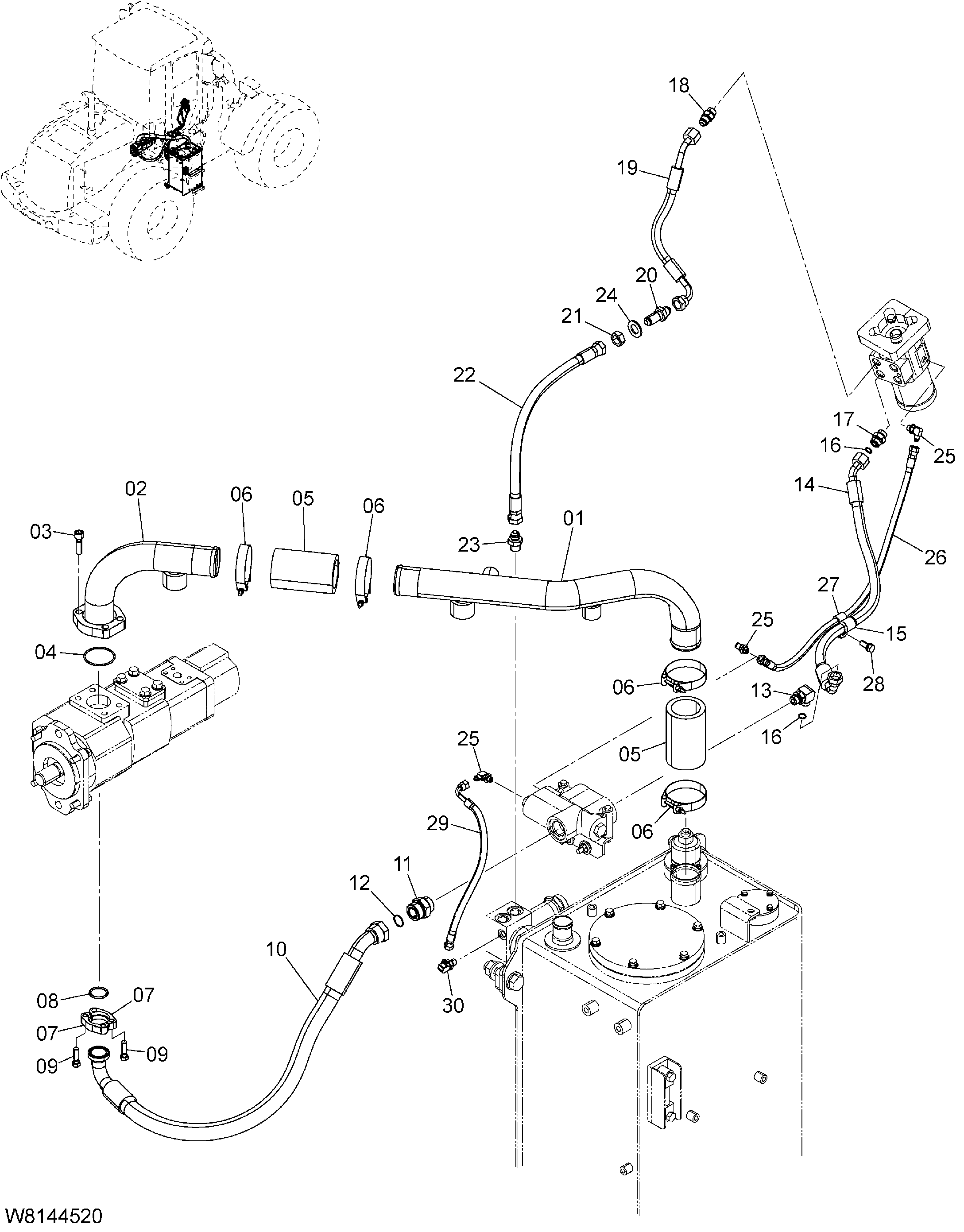

Рулевое управление трубопроводы(1) — HITACHI ZW140
Заводская схема «Рулевое управление трубопроводы(1)» для HITACHI ZW140. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263E7-62361 | Трубка всасывание | 1 |
| 02 | 263E7-62371 | Трубка | 1 |
| 03 | 01173-12040 | Болт | 4 |
| 04 | 03310-00600 | Уплотнительное кольцо | 1 |
| 05 | 26607-62541 | Шланг | 2 |
| 06 | HL4282482 | Хомут шланг | 4 |
| 07 | 26607-62571 | Разрезной фланец | 2 |
| 08 | 26607-62631 | Уплотнительное кольцо | 1 |
| 09 | 01116-10035 | Болт | 4 |
| 10 | 263E7-62411 | Шланг | 1 |
| 11 | 263E7-62501 | Адаптер S | 1 |
| 12 | HL4187328 | Уплотнительное кольцо | 1 |
| 13 | HL4187191 | Угловой штуцер S | 1 |
| 13A | 16312-52951 | Уплотнительное кольцо | 1 |
| 14 | 263E7-62421 | Шланг | 1 |
| 15 | 26752-42671 | Зажим | 1 |
| 16 | HL4138938 | Уплотнительное кольцо | 2 |
| 17 | HL4328871 | Адаптер S | 1 |
| 17A | 16312-52951 | Уплотнительное кольцо | 1 |
| 18 | HL4236730 | Адаптер S | 1 |
| 18A | 16312-52951 | Уплотнительное кольцо | 1 |
| 19 | 263E4-52091 | Шланг | 1 |
| 20 | 263G5-42201 | Адаптер S | 1 |
| 21 | HL4465189 | Гайка | 1 |
| 22 | 263E7-62431 | Шланг | 1 |
| 23 | HLA852144 | Адаптер S | 1 |
| 23A | 03320-00180 | Уплотнительное кольцо | 1 |
| 24 | 02000-00020 | Шайба | 1 |
| 25 | 26197-92081 | Угловой штуцер | 3 |
| 25A | 26097-62701 | Уплотнительное кольцо | 1 |
| 26 | 263E7-62451 | Шланг | 1 |
| 27 | 263G2-43261 | Хомут | 1 |
| 28 | 01183-10025 | Болт | 1 |
| 29 | 263E7-62441 | Шланг | 1 |
| 30 | HLA852322 | Угловой штуцер S | 1 |
| 30A | 03320-00110 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW140 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
