Задний крыло(SCB002) — HITACHI ZW140

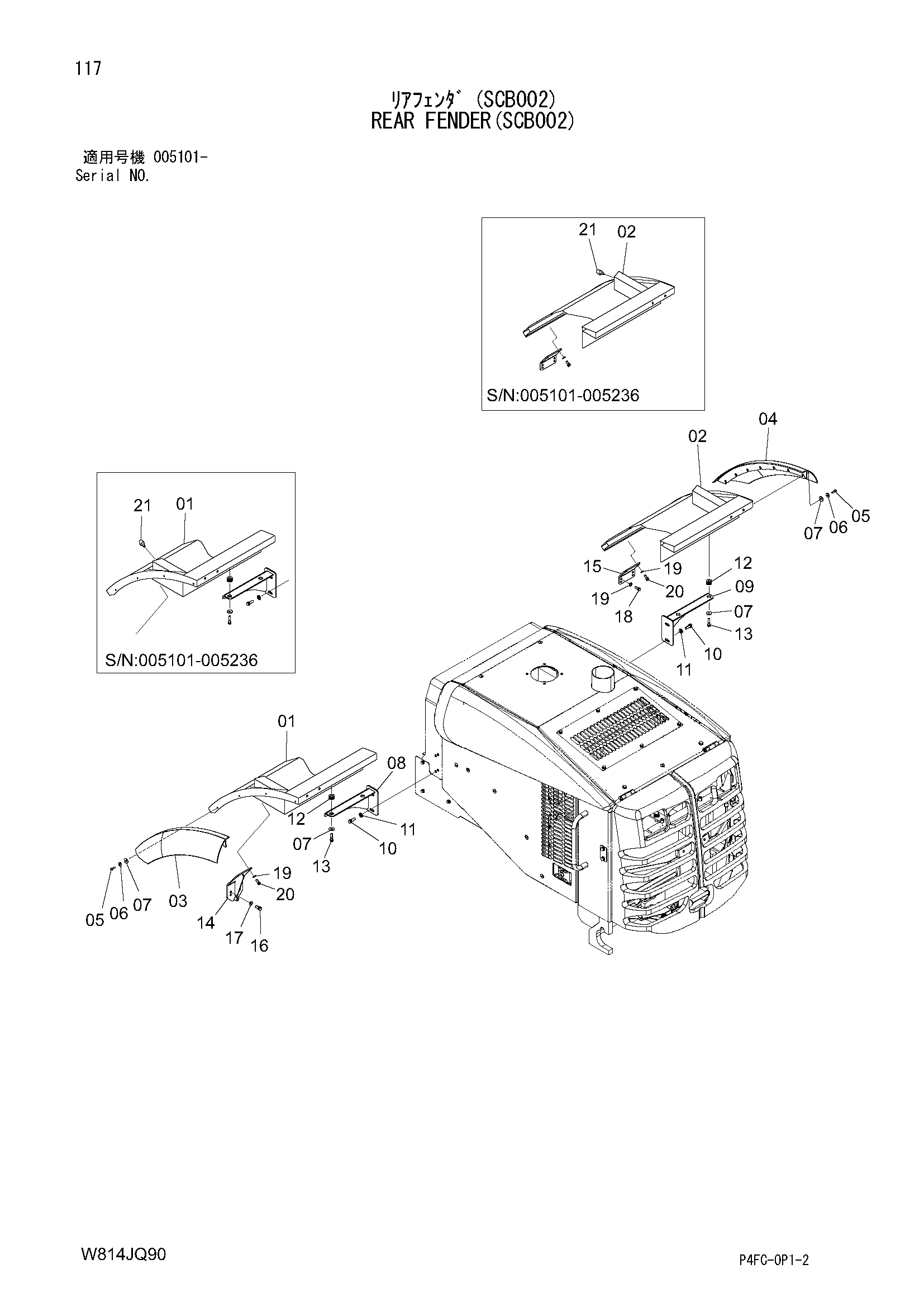

Заводская схема «Задний крыло(SCB002)» для HITACHI ZW140. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 563E6-50061 | Крыло задний LH | 1 |
| 01 | 563E6-50062 | Крыло задний LH | 1 |
| 02 | 563E6-50071 | Крыло задний RH | 1 |
| 02 | 563E6-50072 | Крыло задний RH | 1 |
| 03 | 263E6-52531 замена: 263E6-53041 | Крышка крыло LH | 1 |
| 03 | 263E6-53041 | Крышка(LH) | 1 |
| 04 | 263E6-52541 замена: 263E6-53051 | Крышка крыло RH | 1 |
| 04 | 263E6-53051 | Крышка(RH) | 1 |
| 05 | 01100-08025 | Болт | 8 |
| 06 | 21471-22311 | Шайба | 8 |
| 07 | 26606-52721 | Шайба | 12 |
| 08 | 263E6-52722 | Кронштейн LH | 1 |
| 09 | 263E6-52732 | Кронштейн RH | 1 |
| 10 | 01183-12035 | Болт | 4 |
| 11 | 26063-02111 | Шайба | 4 |
| 12 | 26407-32001 | Резиновый крепление | 4 |
| 13 | 01183-10045 | Болт | 4 |
| 14 | 263E6-52741 | Кронштейн | 1 |
| 15 | 263E6-52751 | Кронштейн | 1 |
| 16 | 01183-12030 | Болт | 2 |
| 17 | 02000-00012 | Шайба | 2 |
| 18 | 01183-10030 | Болт | 2 |
| 19 | 02000-00010 | Шайба | 6 |
| 20 | 01183-10025 | Болт | 4 |
| 21 | 263G6-74311 | Ограничитель | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW140 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
