Охлаждение устройство трубопроводы — HITACHI ZW140

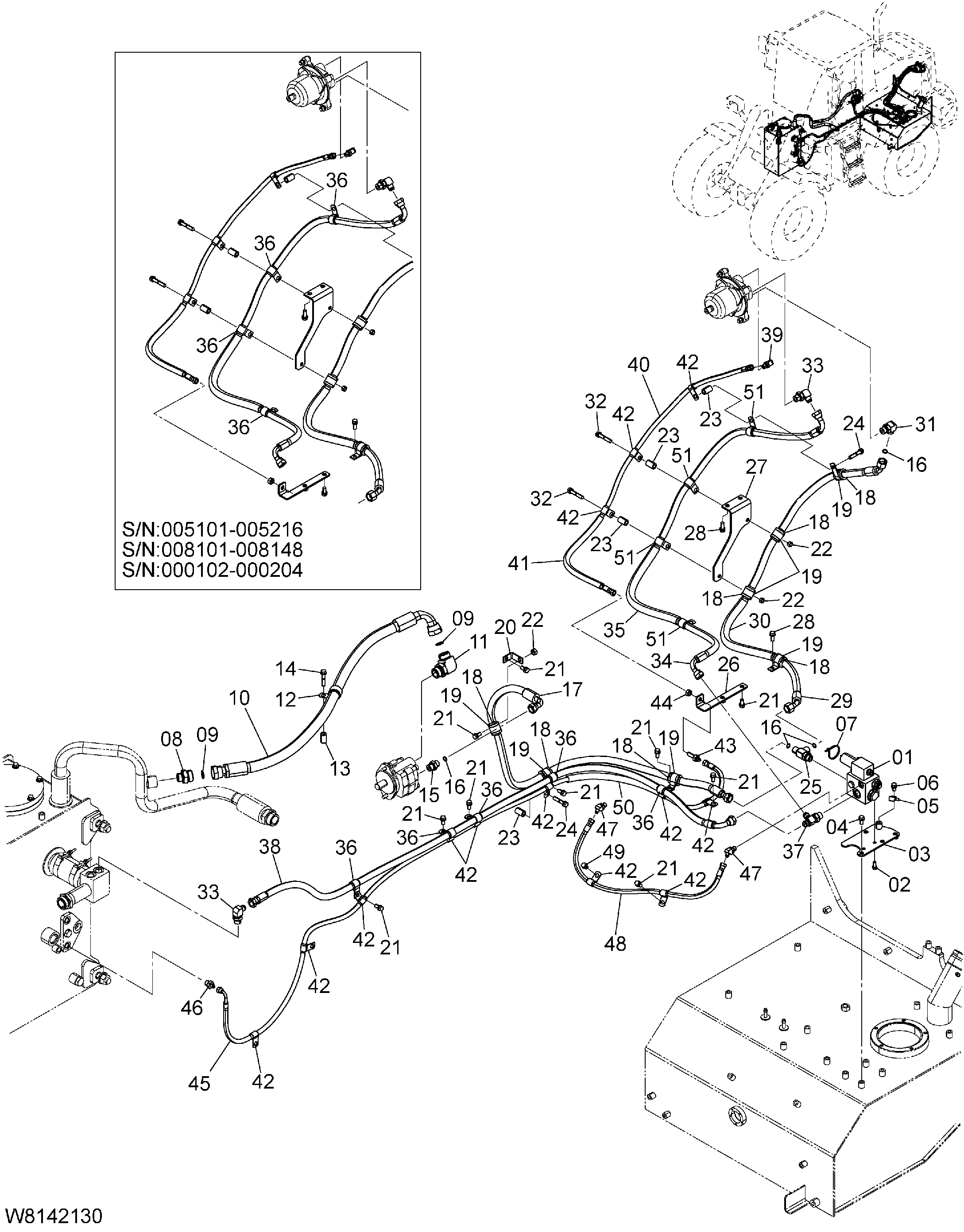

Заводская схема «Охлаждение устройство трубопроводы» для HITACHI ZW140. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263E2-12551 | Клапан предохранительный | 1 |
| 02 | 01183-08020 | Болт | 2 |
| 03 | 263E2-12601 | Кронштейн | 1 |
| 04 | 01183-10020 | Болт | 3 |
| 05 | HL4257159 | Кронштейн | 1 |
| 06 | 01183-10016 | Болт | 1 |
| 07 | 04913-11200 | Инсхулокк | 1 |
| 08 | HLA853168 | Адаптер S | 1 |
| 08A | 03320-00240 | Уплотнительное кольцо | 1 |
| 09 | HL4187328 | Уплотнительное кольцо | 2 |
| 10 | 263E2-12161 | Шланг | 1 |
| 11 | HLA853388 | Угловой штуцер S | 1 |
| 11A | 03320-00290 | Уплотнительное кольцо | 1 |
| 12 | 263G2-43341 | Хомут | 1 |
| 13 | 26756-75841 | Втулка | 1 |
| 14 | 01183-10050 | Болт | 1 |
| 15 | HLA853144 | Адаптер S | 1 |
| 15A | 03320-00180 | Уплотнительное кольцо | 1 |
| 16 | HL4138938 | Уплотнительное кольцо | 4 |
| 17 | 263E2-12451 | Шланг | 1 |
| 18 | 263E2-12621 | Резиновая прокладка | 7 |
| 19 | 26602-42381 | Зажим | 7 |
| 20 | 26812-42751 | Стойка | 1 |
| 21 | 01183-10020 | Болт | 10 |
| 22 | 01401-00010 | Гайка | 3 |
| 23 | 26756-75841 | Втулка | 4 |
| 24 | 01183-10050 | Болт | 2 |
| 25 | HLA853444 | TEE S | 1 |
| 25A | 03320-00180 | Уплотнительное кольцо | 1 |
| 26 | 263E2-12151 | Кронштейн | 1 |
| 27 | 263E2-12141 | Кронштейн | 1 |
| 28 | 01183-10025 | Болт | 3 |
| 29 | 263E2-12461 | Шланг | 1 |
| 30 | 04762-22040 | Корругате трубка | 1 |
| 31 | HLA853344 | Угловой штуцер S | 1 |
| 31A | 03320-00180 | Уплотнительное кольцо | 1 |
| 32 | 01183-10055 | Болт | 2 |
| 33 | HLA852344 | Угловой штуцер S | 2 |
| 33A | 03320-00180 | Уплотнительное кольцо | 1 |
| 34 | 263E2-12471 | Шланг | 1 |
| 35 | 04762-22048 | Корругате трубка | 1 |
| 36 | 263G2-43311 | Хомут | 9 |
| 36 | 263G2-43311 | Хомут | 5 |
| 37 | HLA852444 | Тройник | 1 |
| 37A | 03320-00180 | Уплотнительное кольцо | 1 |
| 38 | 263E2-12481 | Шланг | 1 |
| 39 | HLA852322 | Угловой штуцер S | 1 |
| 39A | 03320-00110 | Уплотнительное кольцо | 1 |
| 40 | 263E2-12211 | Шланг | 1 |
| 41 | 04762-15046 | Корругате трубка | 1 |
| 42 | 263G2-43261 | Хомут | 13 |
| 43 | HL4311094 | Адаптер S | 1 |
| 44 | 26609-32071 | Гайка | 1 |
| 45 | 263E2-12221 | Шланг | 1 |
| 46 | HLA852132 | Адаптер S | 1 |
| 46A | 03320-00140 | Уплотнительное кольцо | 1 |
| 47 | HLA852222 | Угловой штуцер S | 2 |
| 47A | 03320-00110 | Уплотнительное кольцо | 1 |
| 48 | 263E2-12491 | Шланг | 1 |
| 49 | 01183-10016 | Болт | 1 |
| 50 | 04762-15038 | Корругате трубка | 1 |
| 51 | 263G2-43291 | Хомут | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW140 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
