Электрооборудование(передний) [6CC, H3C, HCC, HEC] — HITACHI ZW140
Заводская схема «Электрооборудование(передний) [6CC, H3C, HCC, HEC]» для HITACHI ZW140. Каталожные номера деталей, позиции, применяемость и запрос цены.

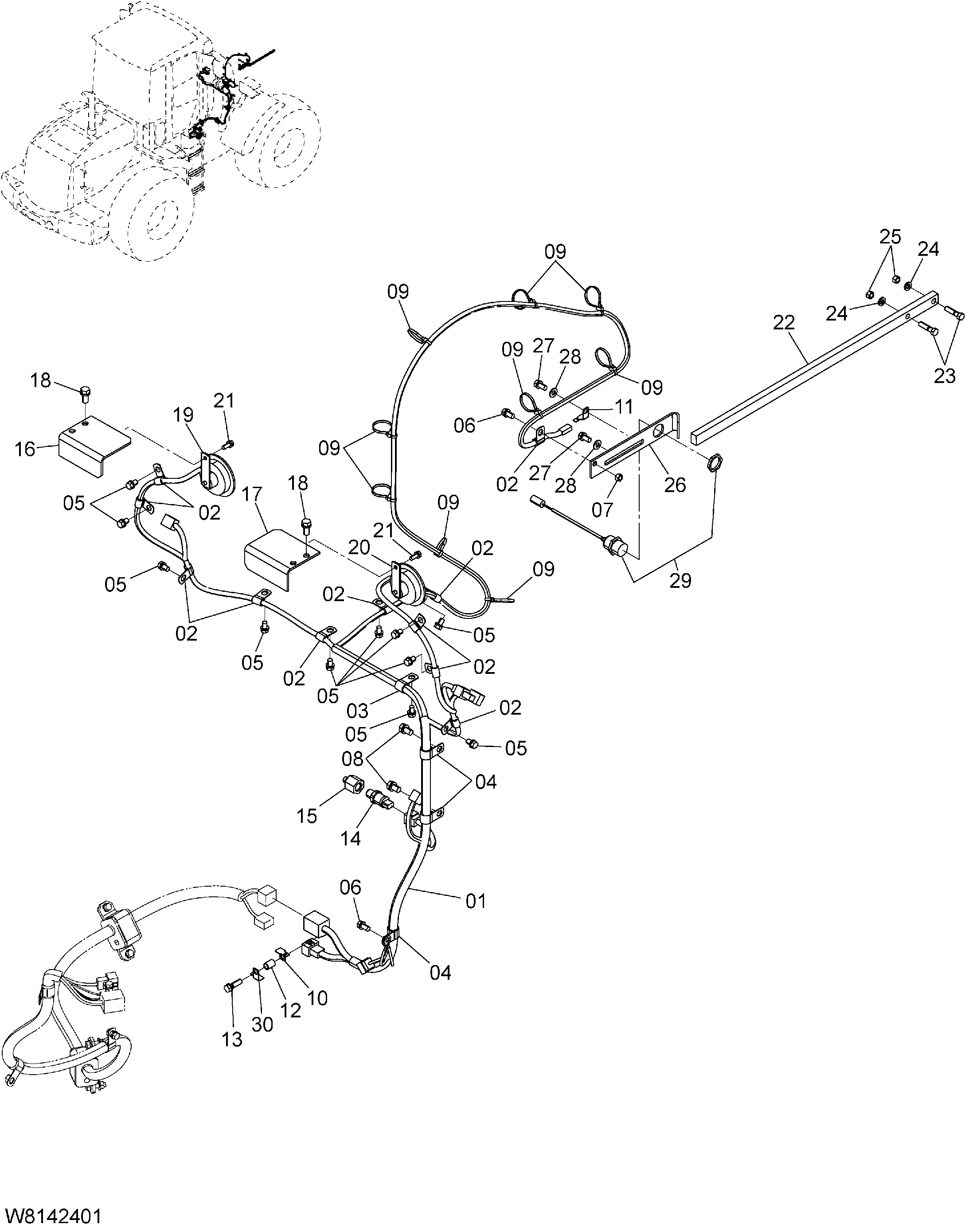

![Схема Электрооборудование(передний) [6CC, H3C, HCC, HEC] HITACHI ZW140](/catalog-drawings/c4/c43fad0f-6abd-4023-bb3d-7e0244d46862.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263E2-42071 | Провод жгут проводов передний | 1 |
| 02 | 263G2-43241 | Хомут | 11 |
| 03 | 263G2-43271 | Хомут | 1 |
| 04 | 263G2-43291 | Хомут | 3 |
| 05 | 01183-10016 | Болт | 11 |
| 06 | 01183-10020 | Болт | 2 |
| 07 | 01401-00010 | Гайка | 1 |
| 08 | 01183-12020 | Болт | 2 |
| 09 | HL4441695 | Зажим лента | 9 |
| 10 | HL4418301 | Кронштейн | 1 |
| 11 | HL4257159 | Кронштейн | 1 |
| 12 | 263G2-12301 | Трубка | 1 |
| 13 | 01183-10035 | Болт | 1 |
| 14 | HL4436271 | Выключатель прес | 1 |
| 14A | HL4365826 | 0 Кольцо | 1 |
| 15 | 263E2-42411 | Адаптер | 1 |
| 16 | 263F2-42181 | Кронштейн(LH) | 1 |
| 17 | 263F2-42191 | Кронштейн(RH) | 1 |
| 18 | 01183-12025 | Болт | 4 |
| 19 | 26562-42561 | Звуковой сигнал высокий | 1 |
| 20 | 26562-42571 | Звуковой сигнал нижний | 1 |
| 21 | 01183-08020 | Болт | 2 |
| 22 | 263F2-42111 | Штанга левелер | 1 |
| 23 | 01116-10040 | Болт | 2 |
| 24 | 02011-00010 | Шайба | 2 |
| 25 | 01401-10010 | Гайка | 2 |
| 26 | 26329-12242 | Кронштейн | 1 |
| 27 | 01183-10020 | Болт | 2 |
| 28 | 02000-00010 | Шайба | 2 |
| 29 | HL4637651 | Проксимитй выключатель | 1 |
| 30 | HL4257159 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW140 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
