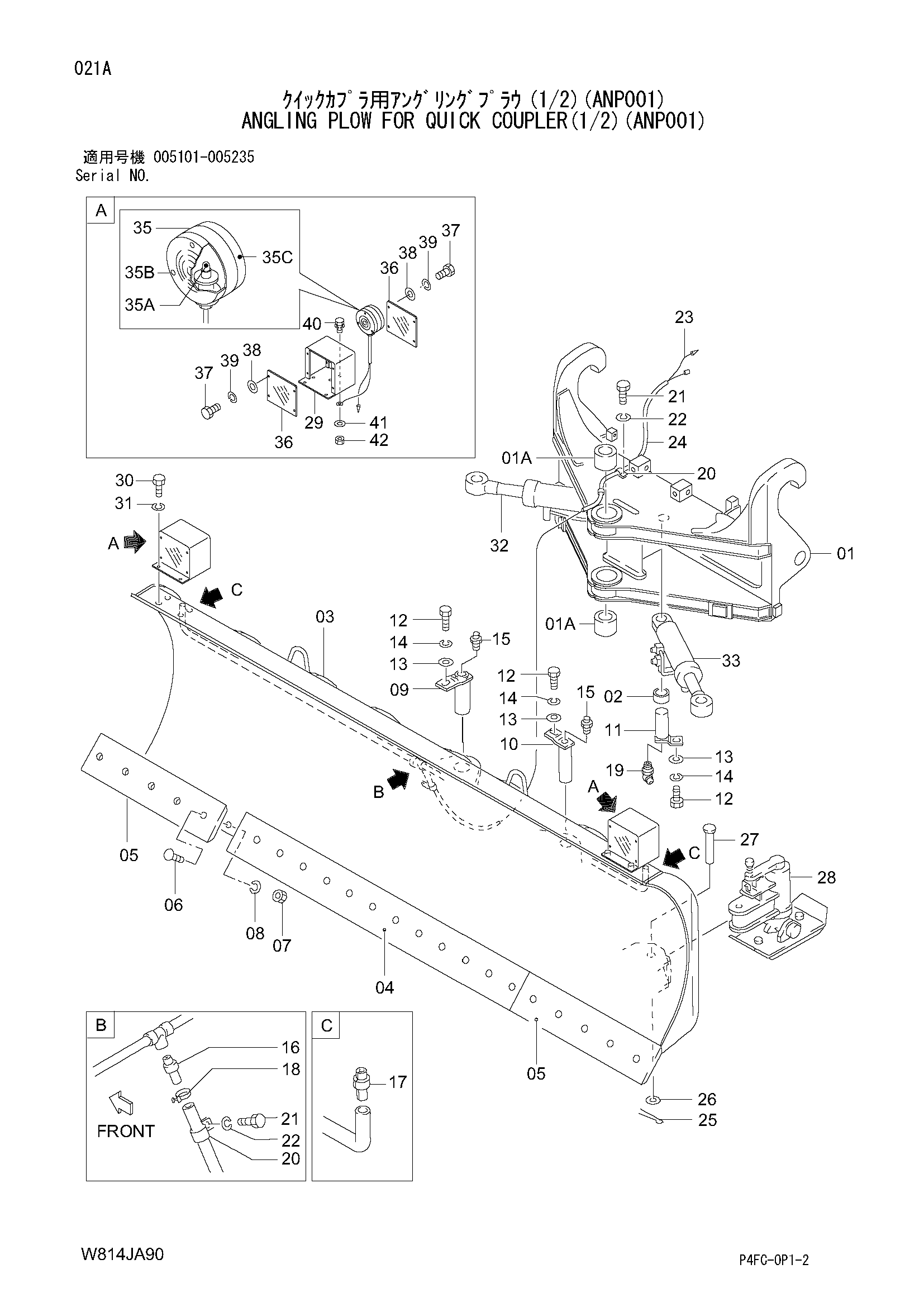

Поворотный плуг для быстрый быстросъёмное устройство(1/2)(ANP001) — HITACHI ZW140

Заводская схема «Поворотный плуг для быстрый быстросъёмное устройство(1/2)(ANP001)» для HITACHI ZW140. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	56480-52052	Поворотный плуг в сборе	1
	563C0-60751	Поворотный плуг в сборе	1
01	56480-52861	Водило	1
01	563C0-60721	Водило	1
01A	56190-71241	Втулка	2
02	25389-12831	Втулка	2
03	56443-01012	Отвал	1
04	58491-62061	Кромка режущий	1
05	56480-52011	Кромка режущий	2
06	56383-02131	Болт	22
07	56383-02201	Гайка	22
08	26123-30221	Шайба	22
09	56383-01081	Палец	2
10	56383-01071	Палец	2
11	56383-01061	Палец	2
12	01116-12025	Болт	6
13	26096-42351	Шайба	6
14	02010-00012	Шайба	6
15	04901-00100	Пресс-маслёнка	4
16	56383-02311	Резиновый соединение	1
17	56383-02321	Резиновый соединение	2
18	04911-00014	Зажим	1
19	04901-00190	Пресс-маслёнка	2
20	26312-42391	Зажим	3
21	01110-10016	Болт	3
22	02010-00010	Шайба	3
23	58491-65961	Проводка	1
24	58491-64901	Шланг защита	1
25	02200-08050	Палец, коттер	2
26	02000-00030	Шайба	2
27	56311-65901	Палец	2
28	56383-01021	Башмак	2
29	56190-78011	Защитный кожух	2
30	01110-10025	Болт	8
31	02010-00010	Шайба	8
32	56383-02041	Поворотный гидроцилиндр RH	1
33	56383-02051	Поворотный гидроцилиндр LH	1
35	56190-78001	Фонарь клеаранке	2
35A	56190-78031	Лампа(24V 6W)	1
35B	56190-78051	Рассеиватель	1
35C	56190-78041	Рассеиватель	1
36	56190-78021	Крышка	4
37	01100-08020	Болт	16
38	02000-00008	Шайба	16
39	02010-00008	Шайба	16
40	01183-04030	Болт	2
40	01183-04016	Болт	2
41	02000-00004	Шайба	2
42	01400-00004	Гайка	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZW140 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
