Пилотные гидролинии(3-золотник) [6CC, H3C, HCC, HEC] (3PL) — HITACHI ZW140
Заводская схема «Пилотные гидролинии(3-золотник) [6CC, H3C, HCC, HEC] (3PL)» для HITACHI ZW140. Каталожные номера деталей, позиции, применяемость и запрос цены.

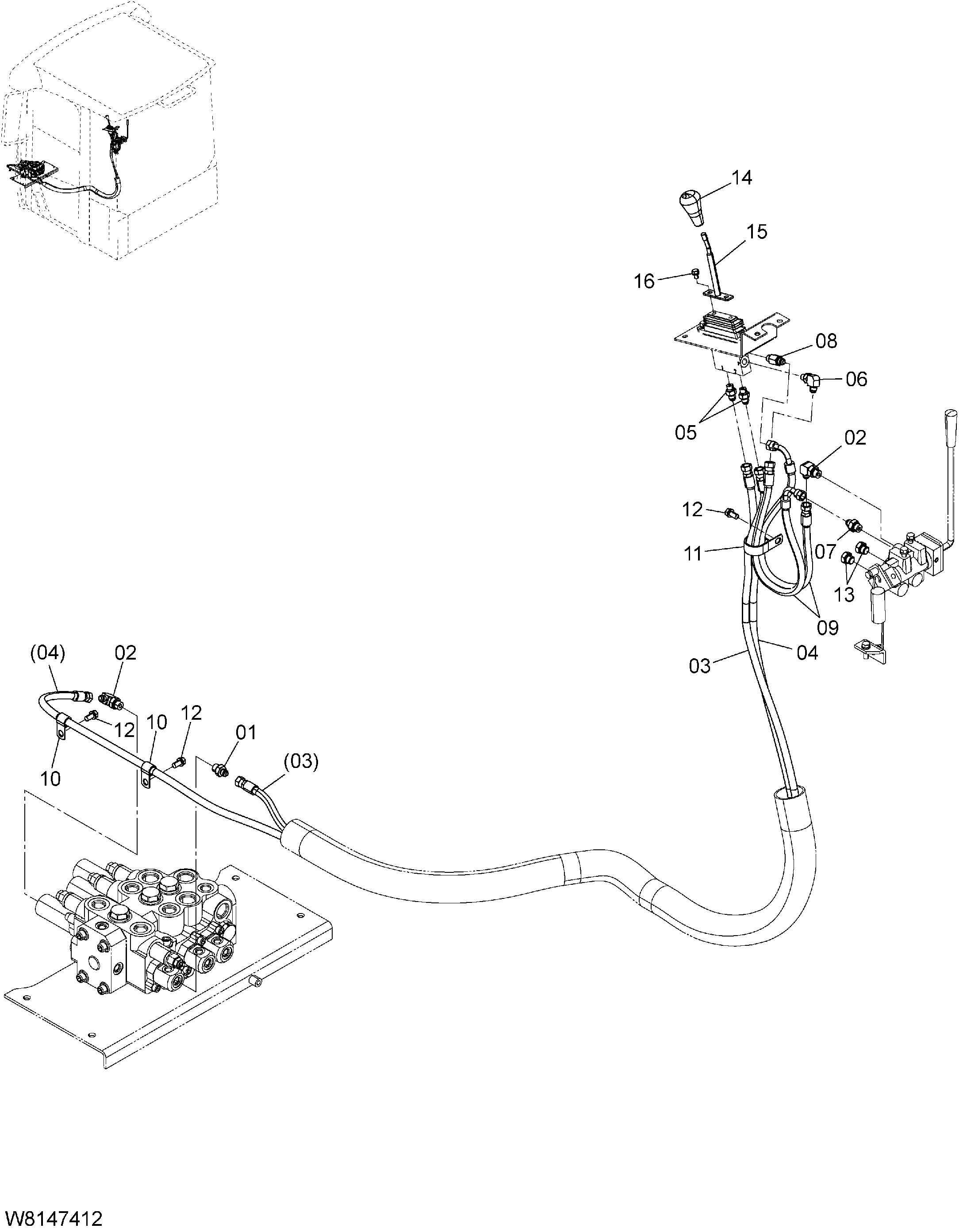

![Схема Пилотные гидролинии(3-золотник) [6CC, H3C, HCC, HEC] (3PL) HITACHI ZW140](/catalog-drawings/d9/d949ab8e-ae7e-48ba-a5d2-894b945cf670.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | HLA852133 | Адаптер S | 1 |
| 01A | 03320-00140 | Уплотнительное кольцо | 1 |
| 02 | HLA852333 | Угловой штуцер S | 2 |
| 02A | 03320-00140 | Уплотнительное кольцо | 1 |
| 03 | 263G7-42321 | Шланг | 1 |
| 04 | 563H7-42011 | Шланг | 1 |
| 05 | HLA852123 | Адаптер S | 2 |
| 05A | 03320-00110 | Уплотнительное кольцо | 1 |
| 06 | HLA852323 | Угловой штуцер S | 1 |
| 06A | 03320-00110 | Уплотнительное кольцо | 1 |
| 07 | HL4261938 | Фильтр | 1 |
| 07A | 03320-00140 | Уплотнительное кольцо | 1 |
| 08 | HL4209931 | Адаптер S | 1 |
| 08A | 03320-00110 | Уплотнительное кольцо | 1 |
| 09 | 263G7-42891 | Шланг | 2 |
| 10 | 263G2-43271 | Хомут | 2 |
| 11 | 263G2-43351 | Хомут | 1 |
| 12 | 01183-10020 | Болт | 3 |
| 13 | HLA885003 | Пробка | 2 |
| 13A | 03320-00140 | Уплотнительное кольцо | 1 |
| 14 | 26177-42021 | Рукоятка | 1 |
| 15 | 263G7-40422 | Рычаг | 1 |
| 16 | 01183-08012 | Болт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW140 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
