Основные гидролинии(для 3-золотник) [6CC, H3C, HCC, HEC] (AP3) — HITACHI ZW140

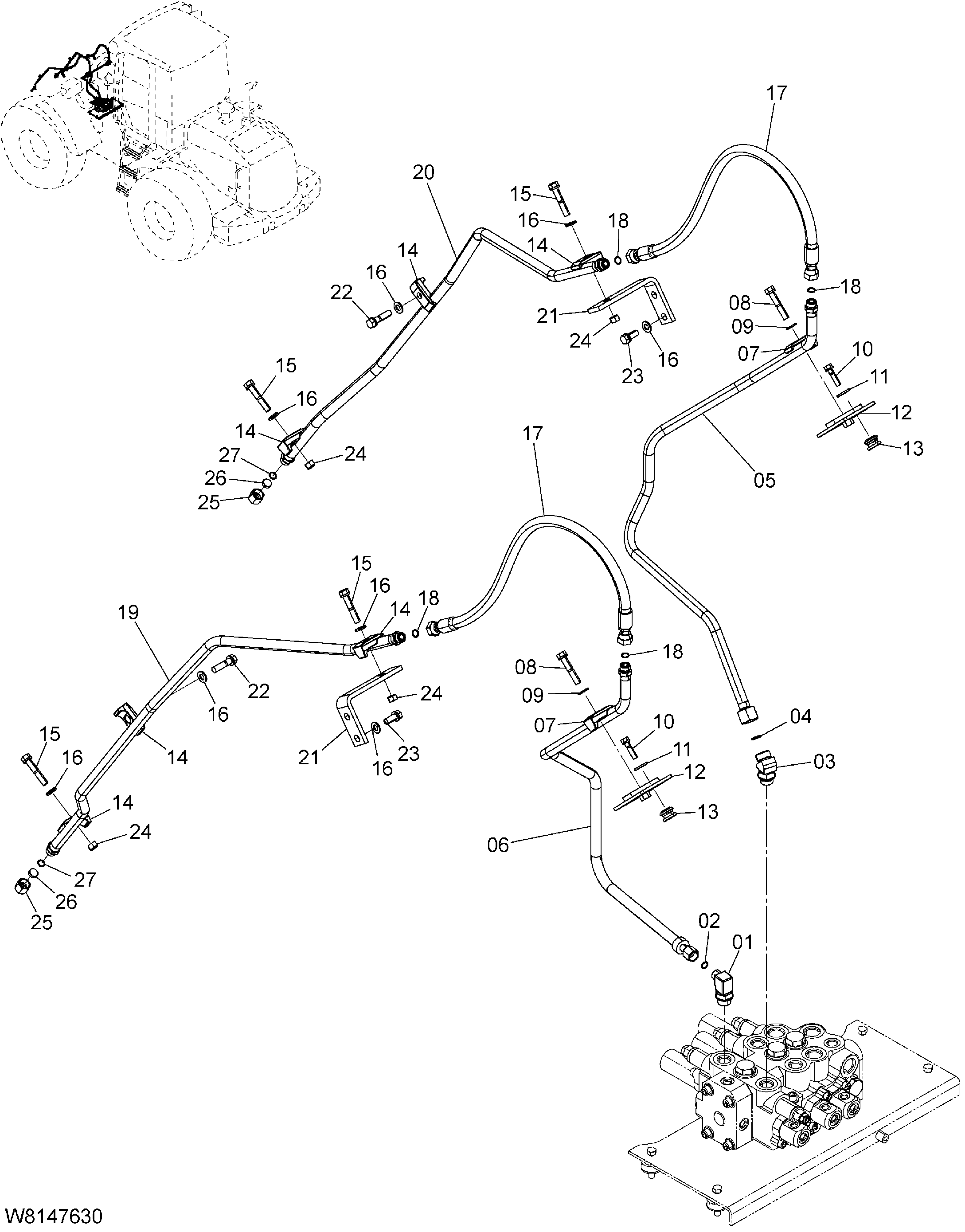

Заводская схема «Основные гидролинии(для 3-золотник) [6CC, H3C, HCC, HEC] (AP3)» для HITACHI ZW140. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Основные гидролинии(для 3-золотник) [6CC, H3C, HCC, HEC] (AP3) HITACHI ZW140](/catalog-drawings/77/772bda03-45d2-4656-a1e3-12905e4dbb5e.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | HLA853364 | Угловой штуцер S | 1 |
| 01A | 03320-00240 | Уплотнительное кольцо | 1 |
| 02 | HL4138938 | Уплотнительное кольцо | 1 |
| 03 | HLA853266 | Угловой штуцер S | 1 |
| 03A | 03320-00240 | Уплотнительное кольцо | 1 |
| 04 | HL4187308 | Уплотнительное кольцо | 1 |
| 05 | 563E7-62081 | Трубка | 1 |
| 06 | 563E7-62071 | Трубка | 1 |
| 07 | HL4190125 | Хомут | 2 |
| 08 | 01183-12065 | Болт | 2 |
| 09 | 02000-00012 | Шайба | 2 |
| 10 | 01183-10040 | Болт | 4 |
| 11 | 26606-52721 | Шайба | 4 |
| 12 | 563F7-62051 | Кронштейн | 2 |
| 13 | 26407-32001 | Резиновый крепление | 4 |
| 14 | HL4190125 | Хомут | 6 |
| 15 | 01183-12065 | Болт | 4 |
| 16 | 02000-00012 | Шайба | 10 |
| 17 | 563E7-62111 | Шланг | 2 |
| 18 | HL4138938 | Уплотнительное кольцо | 4 |
| 19 | 563C7-62061 | Трубка(LH) | 1 |
| 20 | 563C7-62071 | Трубка(RH) | 1 |
| 21 | 563C7-62051 | Кронштейн | 2 |
| 22 | 01183-12050 | Болт | 2 |
| 23 | 01183-12030 | Болт | 4 |
| 24 | 01401-00012 | Гайка | 4 |
| 25 | HL4189092 | Гайка | 2 |
| 26 | HL4189093 | Колпачок | 2 |
| 27 | HL4138938 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW140 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
