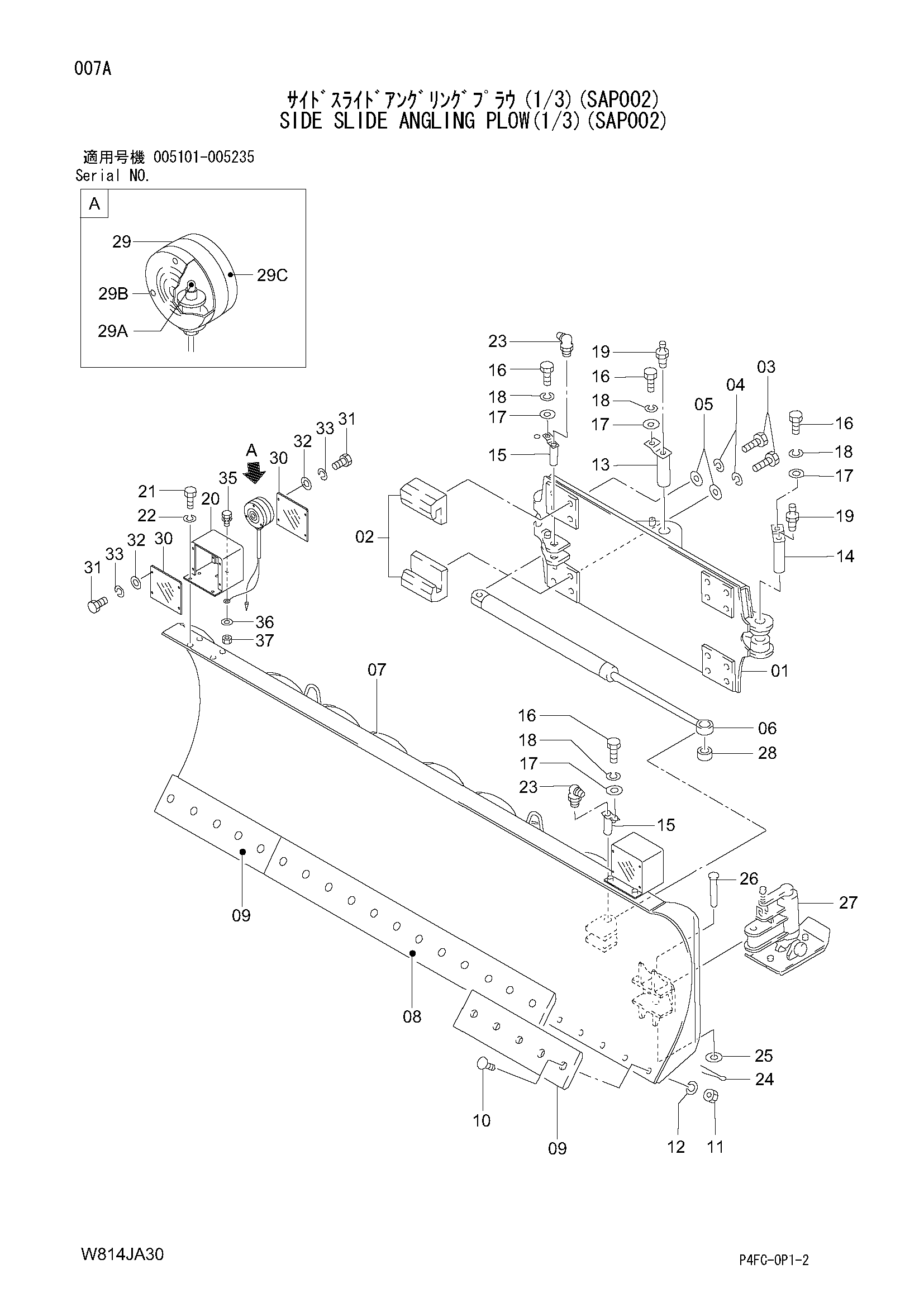

Боковой скольжение поворотный плуг(1/3)(SAP002) — HITACHI ZW140
Заводская схема «Боковой скольжение поворотный плуг(1/3)(SAP002)» для HITACHI ZW140. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 56480-52082 | Боковой скольжение поворотный плуг в сборе | 1 | |
| 01 | 56383-21041 | Кронштейн | 1 |
| 02 | 58231-62851 | Направляющая | 4 |
| 03 | 01116-20130 | Болт | 16 |
| 04 | 02010-00020 | Шайба | 16 |
| 05 | 26323-02001 | Шайба | 16 |
| 06 | 56433-22001 | Боковой скольжение гидроцилиндр | 1 |
| 07 | 56443-21002 | Отвал | 1 |
| 08 | 58491-62061 | Кромка режущий | 1 |
| 09 | 56480-52011 | Кромка режущий | 2 |
| 10 | 56383-02131 | Болт | 22 |
| 11 | 56383-02201 | Гайка | 22 |
| 12 | 26123-30221 | Шайба | 22 |
| 13 | 56383-01081 | Палец | 2 |
| 14 | 56383-01071 | Палец | 2 |
| 15 | 56383-22001 | Палец | 2 |
| 16 | 01116-12025 | Болт | 6 |
| 17 | 26096-42351 | Шайба | 6 |
| 18 | 02010-00012 | Шайба | 6 |
| 19 | 04901-00100 | Пресс-маслёнка | 4 |
| 20 | 56190-78011 | Защитный кожух | 2 |
| 21 | 01110-10025 | Болт | 8 |
| 22 | 02010-00010 | Шайба | 8 |
| 23 | 04901-00190 | Пресс-маслёнка | 2 |
| 24 | 02200-08050 | Палец коттер | 2 |
| 25 | 02000-00030 | Шайба | 2 |
| 26 | 56311-65901 | Палец | 2 |
| 27 | 56383-01021 | Башмак | 2 |
| 28 | 25389-12831 | Втулка | 2 |
| 29 | 56190-78001 | Фонарь клеаранке | 2 |
| 29A | 56190-78031 | Лампа(24V 6W) | 1 |
| 29B | 56190-78051 | Рассеиватель | 1 |
| 29C | 56190-78041 | Рассеиватель | 1 |
| 30 | 56190-78021 | Крышка | 4 |
| 31 | 01100-08020 | Болт | 16 |
| 32 | 02000-00008 | Шайба | 16 |
| 33 | 02010-00008 | Шайба | 16 |
| 35 | 01183-04030 | Болт | 2 |
| 35 | 01183-04016 | Болт | 2 |
| 36 | 02000-00004 | Шайба | 2 |
| 37 | 01400-00004 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW140 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
