Подъём рукоять(1) [6CC, H3C, HCC, HEC] (SLA) — HITACHI ZW140
Заводская схема «Подъём рукоять(1) [6CC, H3C, HCC, HEC] (SLA)» для HITACHI ZW140. Каталожные номера деталей, позиции, применяемость и запрос цены.

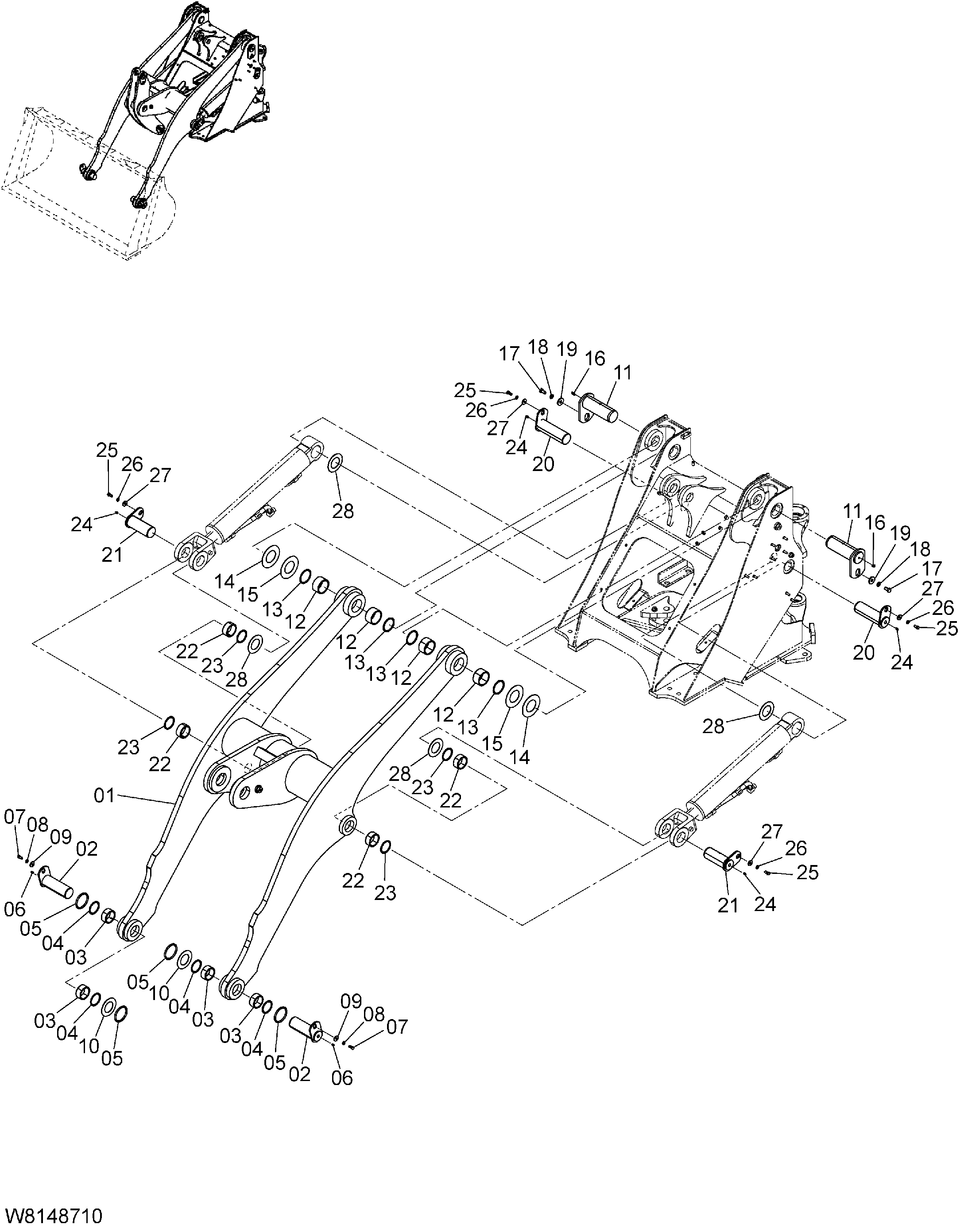

![Схема Подъём рукоять(1) [6CC, H3C, HCC, HEC] (SLA) HITACHI ZW140](/catalog-drawings/c7/c7b3e5c7-cf15-4840-82c4-ca65bc6f9c34.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263C8-70012 | Подъём рукоять | 1 |
| 02 | 263C8-72111 | Палец | 2 |
| 03 | HL4642627 | Втулка | 4 |
| 04 | 26388-72311 | Уплотнение пыль | 4 |
| 05 | 26418-72161 | Уплотнительное кольцо | 4 |
| 06 | 04901-00100 | Смазка штуцер | 2 |
| 07 | 01116-12025 | Болт | 2 |
| 08 | 02011-00012 | Шайба | 2 |
| 09 | 26096-42351 | Шайба | 2 |
| 10 | 26508-72281 | Проставка 2.3mm | 2 |
| 11 | 263E8-72151 | Палец | 2 |
| 12 | HL4642600 | Втулка | 4 |
| 13 | 56097-75211 | Уплотнение пыль | 4 |
| 14 | 263G8-72131 | Проставка 2.3mm | 2 |
| 15 | 263G8-72141 | Проставка 1.6mm | 2 |
| 16 | 04901-00160 | Смазка штуцер | 2 |
| 17 | 01110-16030 | Болт | 2 |
| 18 | 02010-00016 | Шайба | 2 |
| 19 | 26608-72321 | Шайба | 2 |
| 20 | 263F8-70101 | Палец в сборе | 2 |
| 21 | 263E8-72131 | Палец | 2 |
| 22 | HL4642627 | Втулка | 4 |
| 23 | 26388-72311 | Уплотнение пыль | 4 |
| 24 | 04901-00100 | Смазка штуцер | 4 |
| 25 | 01116-12025 | Болт | 4 |
| 26 | 02011-00012 | Шайба | 4 |
| 27 | 26096-42351 | Шайба | 4 |
| 28 | 26508-72281 | Проставка 2.3mm | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW140 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
