Смазка трубопроводы(1) [6CC, H3C, HCC, HEC] — HITACHI ZW140
Заводская схема «Смазка трубопроводы(1) [6CC, H3C, HCC, HEC]» для HITACHI ZW140. Каталожные номера деталей, позиции, применяемость и запрос цены.

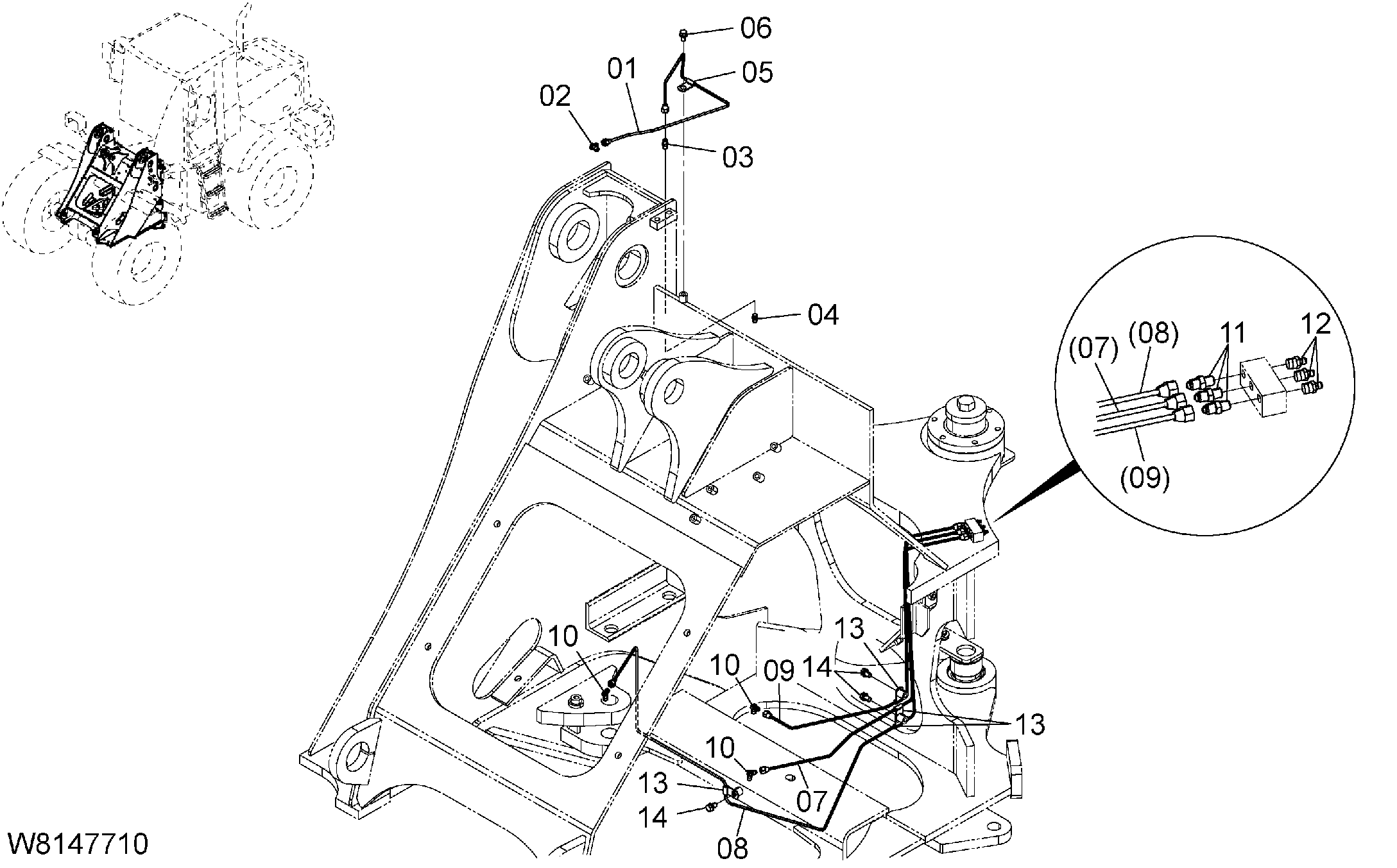

![Схема Смазка трубопроводы(1) [6CC, H3C, HCC, HEC] HITACHI ZW140](/catalog-drawings/91/91105515-55c7-4a4f-8cac-4fe945e14d2f.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263C7-72011 | Трубка смазка | 1 |
| 02 | 26269-12161 | Разъём | 1 |
| 03 | 26269-12151 | Разъём | 1 |
| 04 | 04901-00160 | Смазка штуцер | 1 |
| 05 | 263G2-43211 | Хомут | 1 |
| 06 | 01183-10016 | Болт | 1 |
| 07 | 263C7-72021 | Трубка смазка | 1 |
| 08 | 263C7-72032 | Трубка смазка | 1 |
| 09 | 263C7-72041 | Трубка смазка | 1 |
| 10 | 26269-12161 | Разъём | 3 |
| 11 | 26269-12151 | Разъём | 3 |
| 12 | 04901-00100 | Смазка штуцер | 3 |
| 13 | 263G2-43211 | Хомут | 4 |
| 14 | 01183-10016 | Болт | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW140 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
