Кхарге трубопроводы — HITACHI ZW140

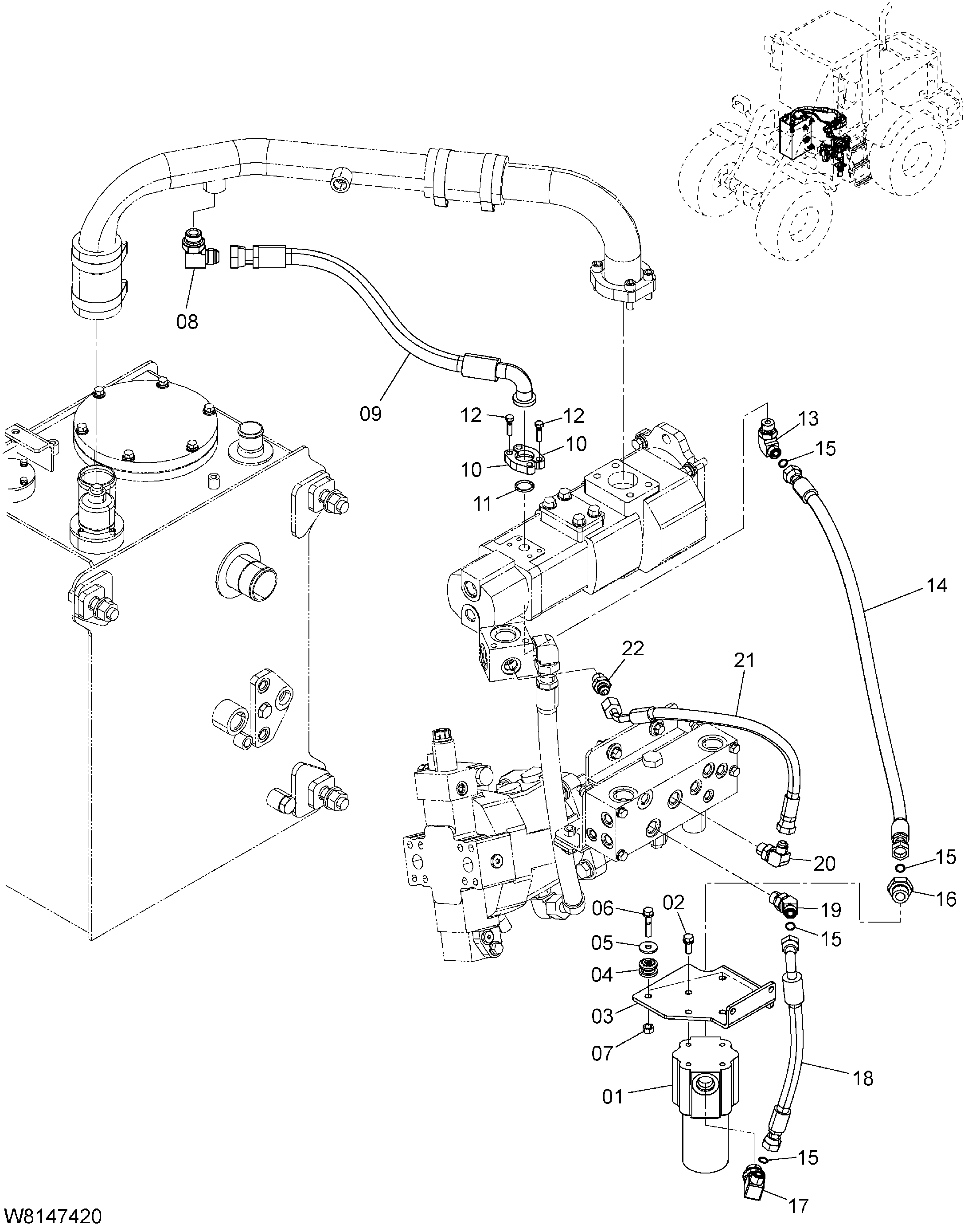

Заводская схема «Кхарге трубопроводы» для HITACHI ZW140. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 26557-42461 | Фильтр в сборе | 1 |
| 01A | 26557-42481 | Головка | 1 |
| 01B | 26557-42491 | Корпус | 1 |
| 01C | 26557-42471 | Элемент фильтр | 1 |
| 01D | 03350-00650 | Уплотнительное кольцо | 1 |
| 01E | 26557-42511 | Кольцо задний UP | 1 |
| 02 | 01183-10025 | Болт | 3 |
| 03 | 263E7-42161 | Кронштейн | 1 |
| 04 | 26407-32001 | Резиновый крепление | 3 |
| 05 | 26606-52721 | Шайба | 3 |
| 06 | 01183-10045 | Болт | 3 |
| 07 | 01401-00010 | Гайка | 3 |
| 08 | HLA852366 | Угловой штуцер S | 1 |
| 08A | 03320-00240 | Уплотнительное кольцо | 1 |
| 09 | 263E7-42101 | Шланг | 1 |
| 10 | 26607-62561 | Фланец разрезной | 2 |
| 11 | 26607-62621 | Уплотнительное кольцо | 1 |
| 12 | 01106-08030 | Болт | 4 |
| 13 | HLA853344 | Угловой штуцер S | 1 |
| 13A | 03320-00180 | Уплотнительное кольцо | 1 |
| 14 | 263E7-42051 | Шланг | 1 |
| 15 | HL4138938 | Уплотнительное кольцо | 4 |
| 16 | HLA853164 | Адаптер S | 1 |
| 16A | 03320-00240 | Уплотнительное кольцо | 1 |
| 17 | HLA853364 | Угловой штуцер S | 1 |
| 18 | 263E7-42061 | Шланг | 1 |
| 19 | HLA853244 | Угловой штуцер S | 1 |
| 19A | 03320-00180 | Уплотнительное кольцо | 1 |
| 20 | HLA852344 | Угловой штуцер S | 1 |
| 20A | 03320-00180 | Уплотнительное кольцо | 1 |
| 21 | 263E7-42072 | Шланг | 1 |
| 22 | HLA852144 | Адаптер S | 1 |
| 22A | 03320-00180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW140 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
