Электрооборудование (задний консоль) — HITACHI ZW120-G

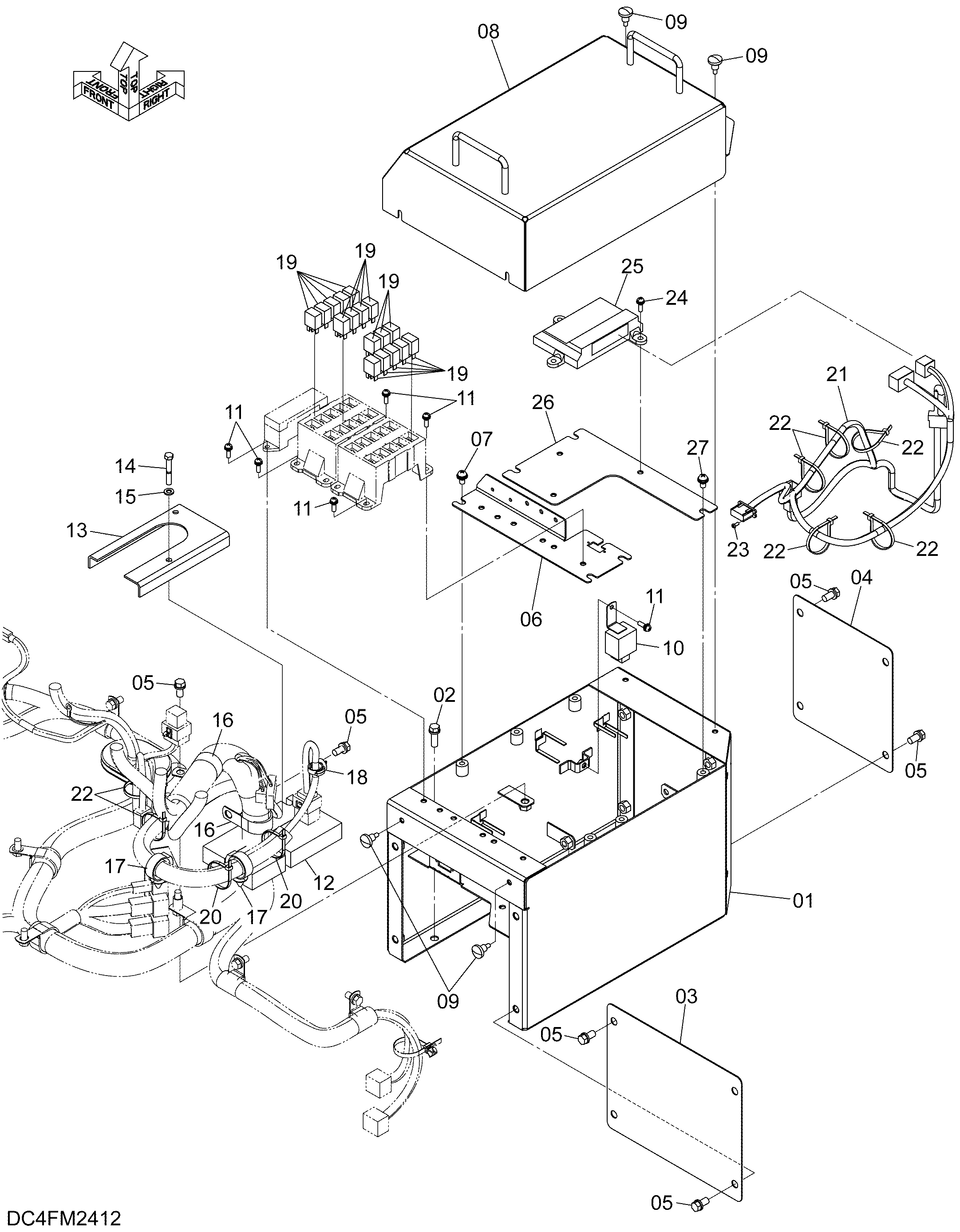

Заводская схема «Электрооборудование (задний консоль)» для HITACHI ZW120-G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 563A2-42331 | Короб | 1 |
| 02 | 01183-10030 | Болт | 5 |
| 03 | 563A2-42351 | Пластина | 1 |
| 04 | 563A2-42361 | Пластина | 1 |
| 05 | 01183-10020 | Болт | 10 |
| 06 | 563A2-42371 | Кронштейн | 1 |
| 07 | 01033-08016 | Винт | 3 |
| 08 | 563A2-42341 | Крышка | 1 |
| 09 | 26196-52481 | Кноб фастенер | 4 |
| 10 | HL4695509 | Фласхер | 1 |
| 11 | 01033-06020 | Винт | 11 |
| 12 | 263G2-43832 | Коврик | 1 |
| 13 | 263G2-43842 | Пластина | 1 |
| 14 | 01100-08050 | Болт | 2 |
| 15 | 02010-00008 | Шайба | 2 |
| 16 | HL4190291 | Зажим | 2 |
| 17 | HL4449019 | Зажим | 2 |
| 18 | HL4631913 | Зажим | 1 |
| 19 | HL4436534 | Реле | 17 |
| 20 | 04913-11200 | Инсхулокк | 2 |
| 21 | 563A2-42181 | Провод жгут проводов | 1 |
| 22 | 04913-11200 | Инсхулокк | 5 |
| 23 | 14092-52141 | Винт | 2 |
| 24 | 01033-06020 | Винт | 3 |
| 25 | HL4686356 | Контроллер | 1 |
| 26 | 563A2-42571 | Пластина | 1 |
| 27 | 01033-08016 | Винт | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW120-G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
