Опора двигателя — HITACHI ZW120-G

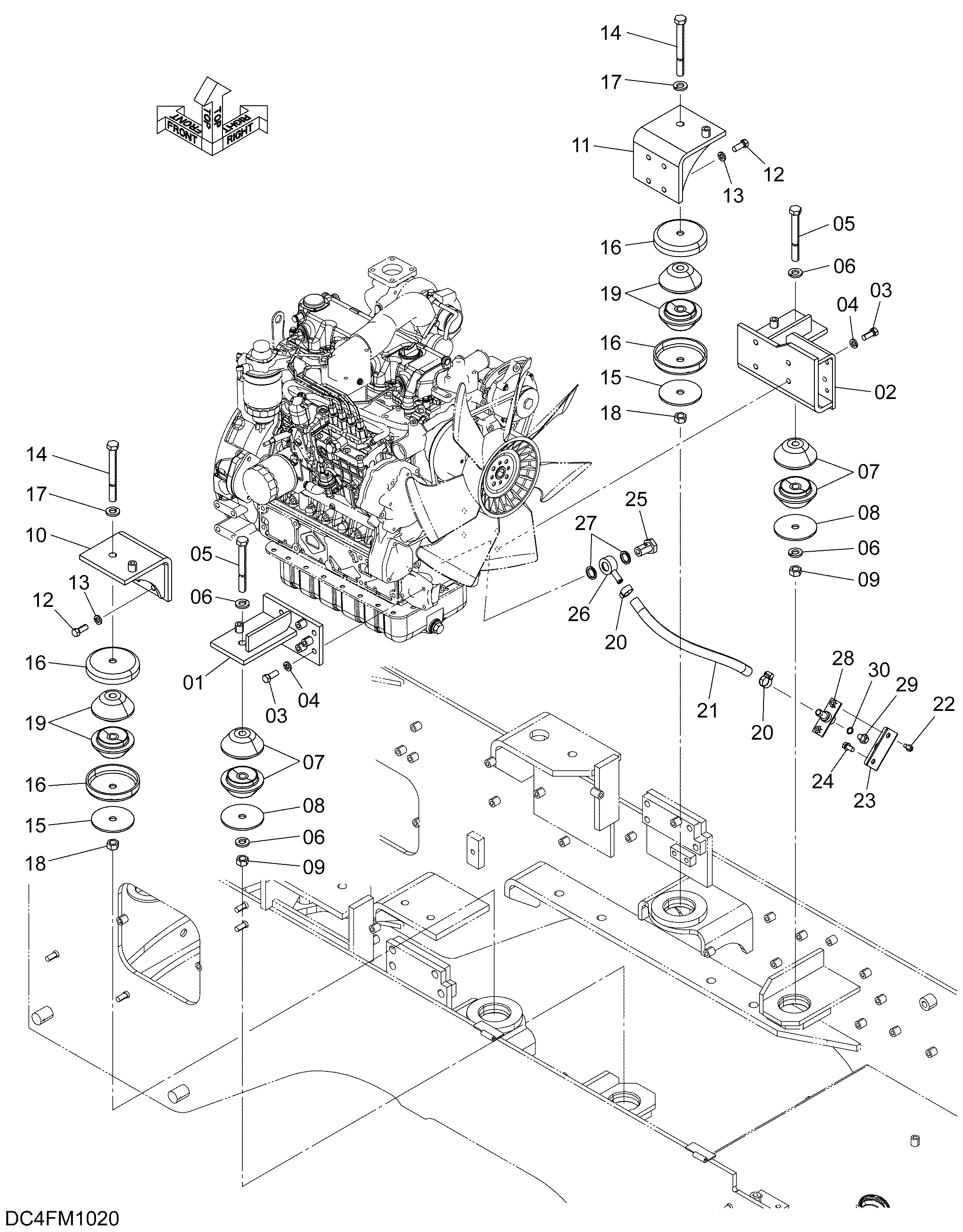

Заводская схема «Опора двигателя» для HITACHI ZW120-G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263A1-02061 | Кронштейн (LH) | 1 |
| 02 | 263A1-02071 | Кронштейн (RH) | 1 |
| 03 | 01106-12030 | Болт | 8 |
| 04 | 02011-00012 | Шайба | 8 |
| 05 | 01116-16135 | Болт | 2 |
| 06 | HLJ222016 | Шайба | 4 |
| 07 | HL4177883 | Резиновая прокладка | 4 |
| 08 | 26191-02011 | Пластина | 2 |
| 09 | 01401-50016 | Гайка | 2 |
| 10 | 263A1-02041 | Кронштейн (LH) | 1 |
| 11 | 263A1-02051 | Кронштейн (RH) | 1 |
| 12 | 01106-12030 | Болт | 8 |
| 13 | 02011-00012 | Шайба | 8 |
| 14 | 01116-16150 | Болт | 2 |
| 15 | 26191-02011 | Пластина | 2 |
| 16 | 26191-02102 | Ограничитель | 4 |
| 17 | HLJ222016 | Шайба | 2 |
| 18 | 01401-50016 | Гайка | 2 |
| 19 | HL4177883 | Резиновая прокладка | 4 |
| 20 | 24067-62261 | Зажим | 2 |
| 21 | 263A1-02081 | Шланг | 1 |
| 22 | 01183-08020 | Болт | 2 |
| 23 | 263A1-02091 | Кронштейн | 1 |
| 24 | 01183-10020 | Болт | 2 |
| 25 | 26061-02211 | Болт соединение | 1 |
| 26 | 26061-02201 | Трубка соединение | 1 |
| 27 | 26171-02031 | Прокладка | 2 |
| 28 | 26061-02051 | Соединение | 1 |
| 29 | 26061-02071 | Пробка | 1 |
| 30 | 26061-02061 | Прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW120-G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
