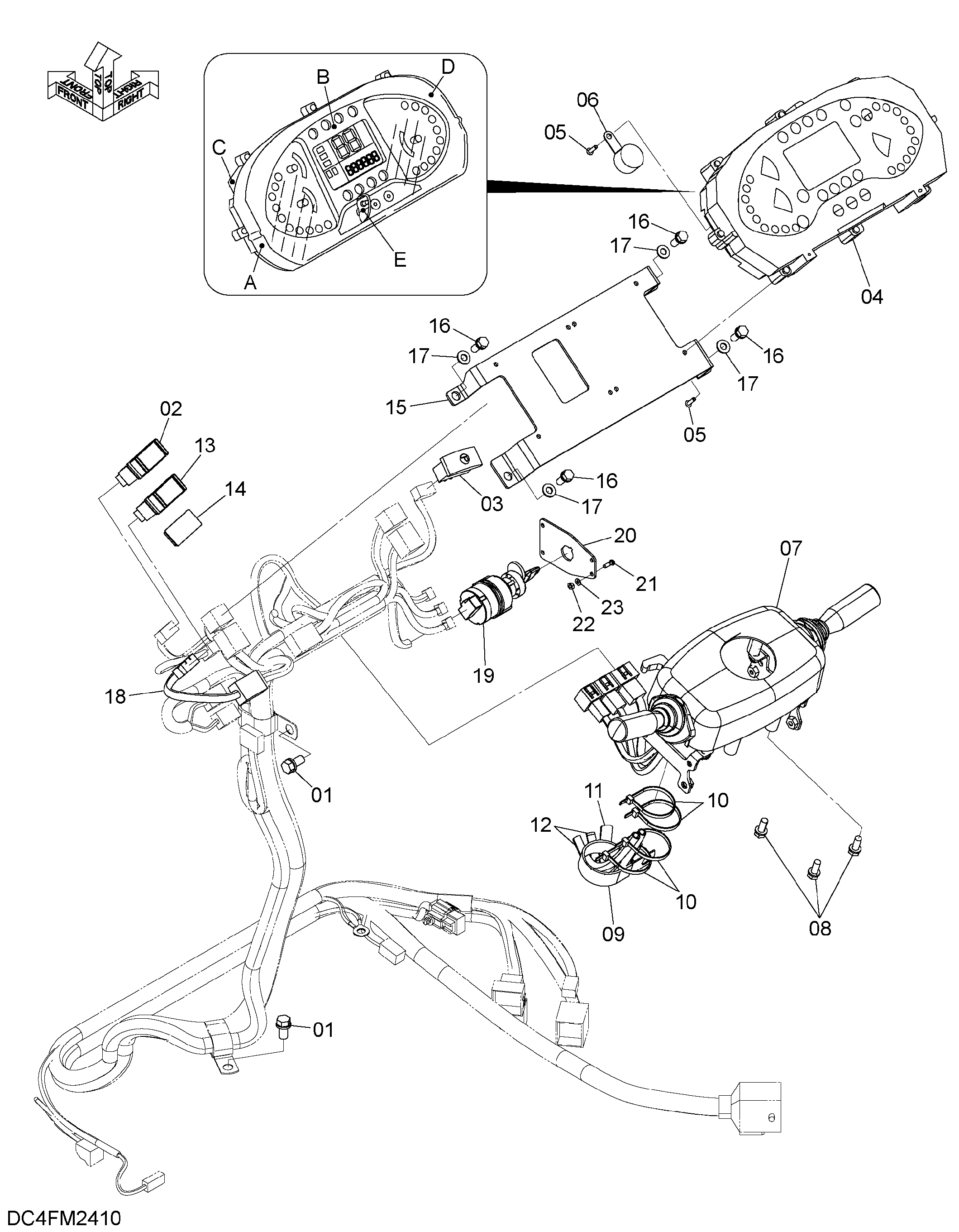

Электрооборудование (рулевое управление колумн) — HITACHI ZW120-G
Заводская схема «Электрооборудование (рулевое управление колумн)» для HITACHI ZW120-G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 01183-10020 | Болт | 2 |
| 02 | 263G2-43561 | Выключатель | 1 |
| 03 | 263G2-43581 | Выключатель | 1 |
| 04 | 263A2-42111 | Монитор | 1 |
| 04B | 263G2-47111 | Пластина баккле | 1 |
| 04C | 263G2-47121 | Корпус | 1 |
| 04D | 263G2-47131 | Стекло | 1 |
| 05 | 263G2-43941 | Винт | 7 |
| 06 | H4374009 | Зуммер | 1 |
| 07 | 263A2-42091 | Колумн рычаг | 1 |
| 08 | 01183-08020 | Болт | 3 |
| 09 | HL4190265 | Зажим | 1 |
| 10 | 04913-11200 | Инсхулокк | 4 |
| 11 | 04762-10015 | Корругатед трубка | 1 |
| 12 | 04762-07050 | Корругатед трубка | 1 |
| 13 | 263G2-43571 | Выключатель | 1 |
| 14 | H4620283 | Колпачок | 1 |
| 15 | 563A2-42311 | Кронштейн | 1 |
| 16 | 01183-08020 | Болт | 4 |
| 17 | 02000-00008 | Шайба | 4 |
| 18 | 563A2-42611 | Жгут проводов | 1 |
| 20 | 563A2-42381 | Пластина | 1 |
| 21 | 01033-04012 | Винт | 4 |
| 22 | 01400-00004 | Гайка | 4 |
| 23 | 02000-00004 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW120-G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
