Фуле трубопроводы — HITACHI ZW120-G

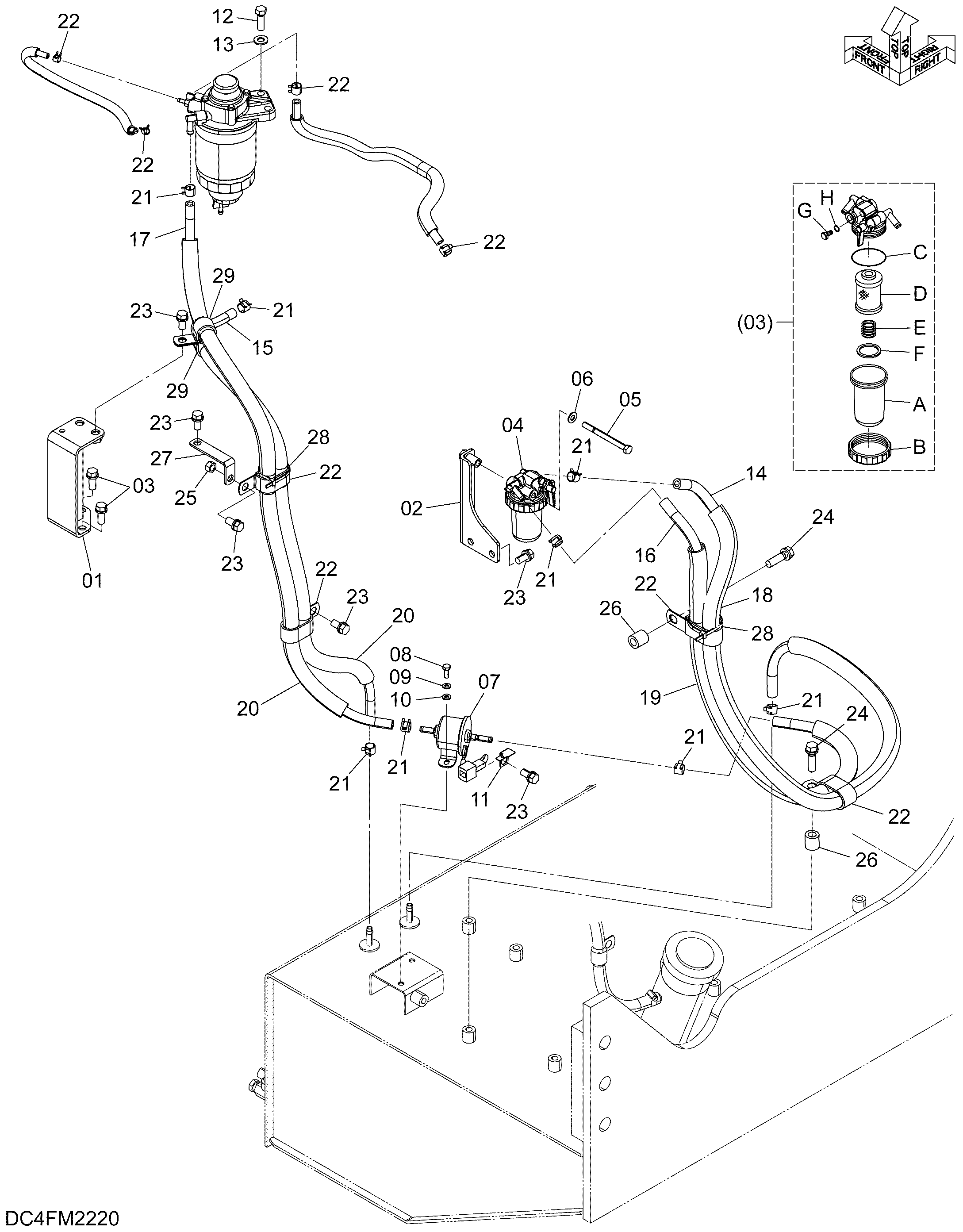

Заводская схема «Фуле трубопроводы» для HITACHI ZW120-G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 563A2-22001 | Кронштейн | 1 |
| 02 | 263A2-22011 | Кронштейн | 1 |
| 03 | 01183-10025 | Болт | 2 |
| 04 | 263A2-22101 | Сепаратор водяной | 1 |
| 05 | 01100-08090 | Болт | 1 |
| 06 | 02000-00008 | Шайба | 1 |
| 07 | 263A2-42531 | Насос топливный | 1 |
| 08 | 01100-06016 | Винт | 2 |
| 09 | 02010-00006 | Шайба | 2 |
| 10 | 02000-00006 | Шайба | 2 |
| 11 | H4257159 | Кронштейн | 1 |
| 12 | 01106-10030 | Болт | 2 |
| 13 | 02003-00010 | Шайба плаин | 2 |
| 14 | 263B2-22011 | Шланг | 1 |
| 15 | 563A2-22011 | Шланг | 1 |
| 16 | 263A2-22041 | Шланг | 1 |
| 17 | 563A2-22021 | Шланг | 1 |
| 18 | 04762-19110 | Трубка корругате | 1 |
| 19 | 04762-19065 | Трубка корругате | 1 |
| 20 | 04762-19080 | Трубка корругате | 2 |
| 21 | 04914-00013 | Зажим | 8 |
| 22 | HL4192034 | Зажим | 4 |
| 23 | 01183-10020 | Болт | 7 |
| 24 | 01183-10035 | Болт | 2 |
| 25 | 01401-00010 | Гайка | 1 |
| 26 | 26555-42141 | Коллер | 2 |
| 27 | 26612-42081 | Кронштейн | 1 |
| 28 | 04913-11200 | Инсхулокк | 2 |
| 29 | HL4190263 | Зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW120-G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
