Гидробак — HITACHI ZW120-G

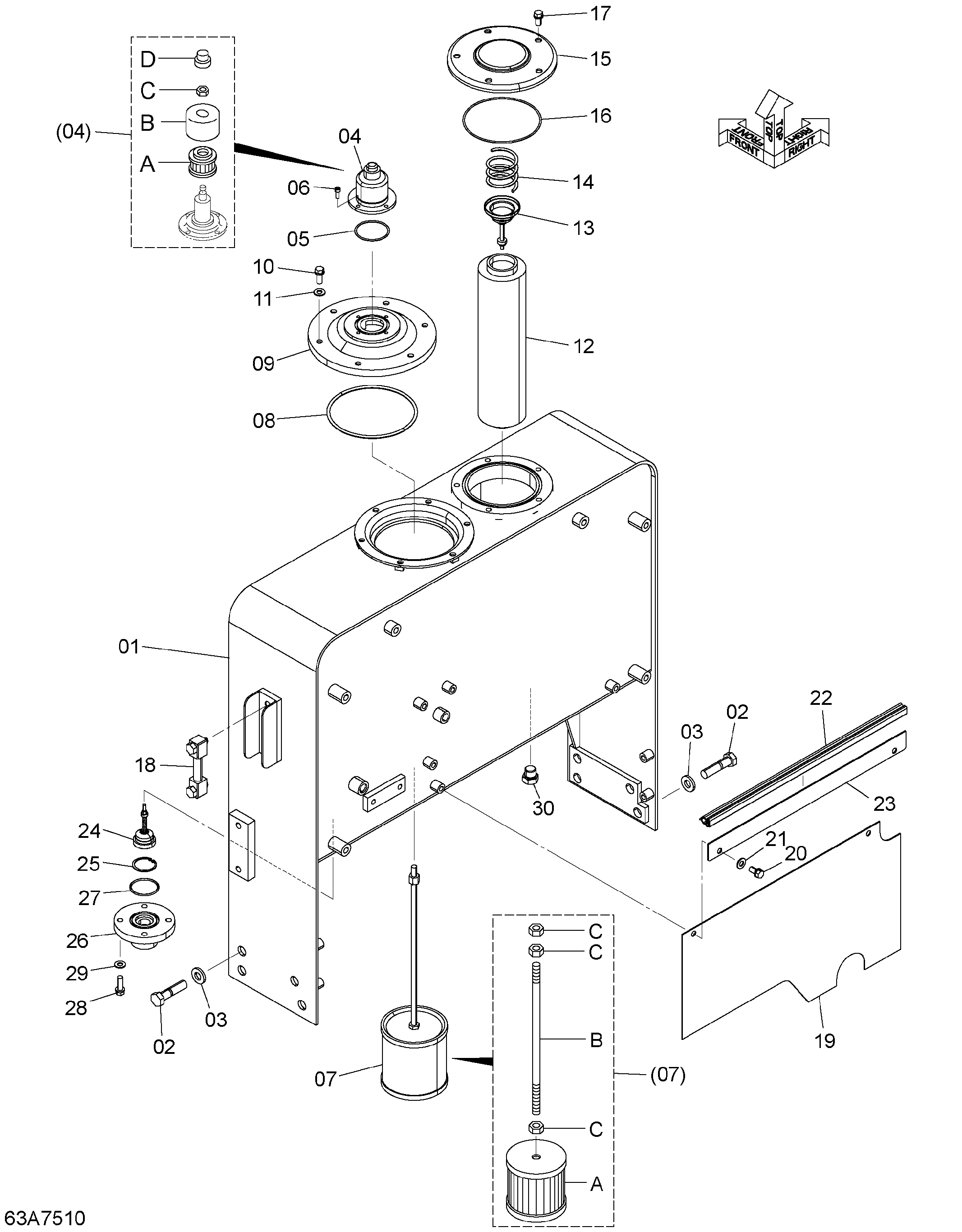

Заводская схема «Гидробак» для HITACHI ZW120-G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263A7-50131 | Бак масляный | 1 |
| 02 | 01116-16065 | Болт | 8 |
| 03 | HLJ222016 | Шайба | 8 |
| 04 | HL4434017 | Сапун воздушный | 1 |
| 04A | HL4437838 | Элемент | 1 |
| 04B | HL4437837 | Крышка | 1 |
| 04C | HL4371825 | Гайка | 1 |
| 04D | HL4437836 | Колпачок | 1 |
| 05 | 03310-00600 | Уплотнительное кольцо | 1 |
| 06 | 26197-52191 | Болт разъём | 4 |
| 07 | HL4305118 | Фильтр всасывание | 1 |
| 07A | HL4285577 | Сетчатый фильтр | 1 |
| 07B | HL4355550 | Болт | 1 |
| 07C | HLJ950010 | Гайка | 3 |
| 08 | 03310-01600 | Уплотнительное кольцо | 1 |
| 09 | HL9184556 | Крышка | 1 |
| 10 | 01183-10025 | Болт | 6 |
| 11 | 02000-00010 | Шайба | 6 |
| 12 | HL4129280 | Элемент фильтр | 1 |
| 13 | HL4094438 | Клапан | 1 |
| 14 | HL4094439 | Пружина | 1 |
| 15 | 26197-52371 | Крышка | 1 |
| 16 | 03310-01450 | Уплотнительное кольцо | 1 |
| 17 | 01183-10020 | Болт | 5 |
| 18 | 263G7-52421 | Указатель уровень | 1 |
| 19 | 263A7-52131 | Резиновая прокладка | 1 |
| 20 | 01183-10020 | Болт | 2 |
| 21 | 02000-00010 | Шайба | 2 |
| 22 | 263A7-52171 | Стрип веатхер | 1 |
| 23 | 263A7-52161 | Пластина | 1 |
| 24 | HL4305173 | Клапан обратный | 1 |
| 25 | 02110-00042 | Стопорное кольцо | 1 |
| 26 | 263A7-52081 | Фланец | 1 |
| 27 | 03350-00500 | Уплотнительное кольцо | 1 |
| 28 | 01183-10030 | Болт | 4 |
| 29 | 02000-00010 | Шайба | 4 |
| 30 | HLA885004 | Пробка | 1 |
| 30A | HL4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW120-G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
