Каталог запчастей HITACHI
Гидромотор HST — HITACHI ZW120

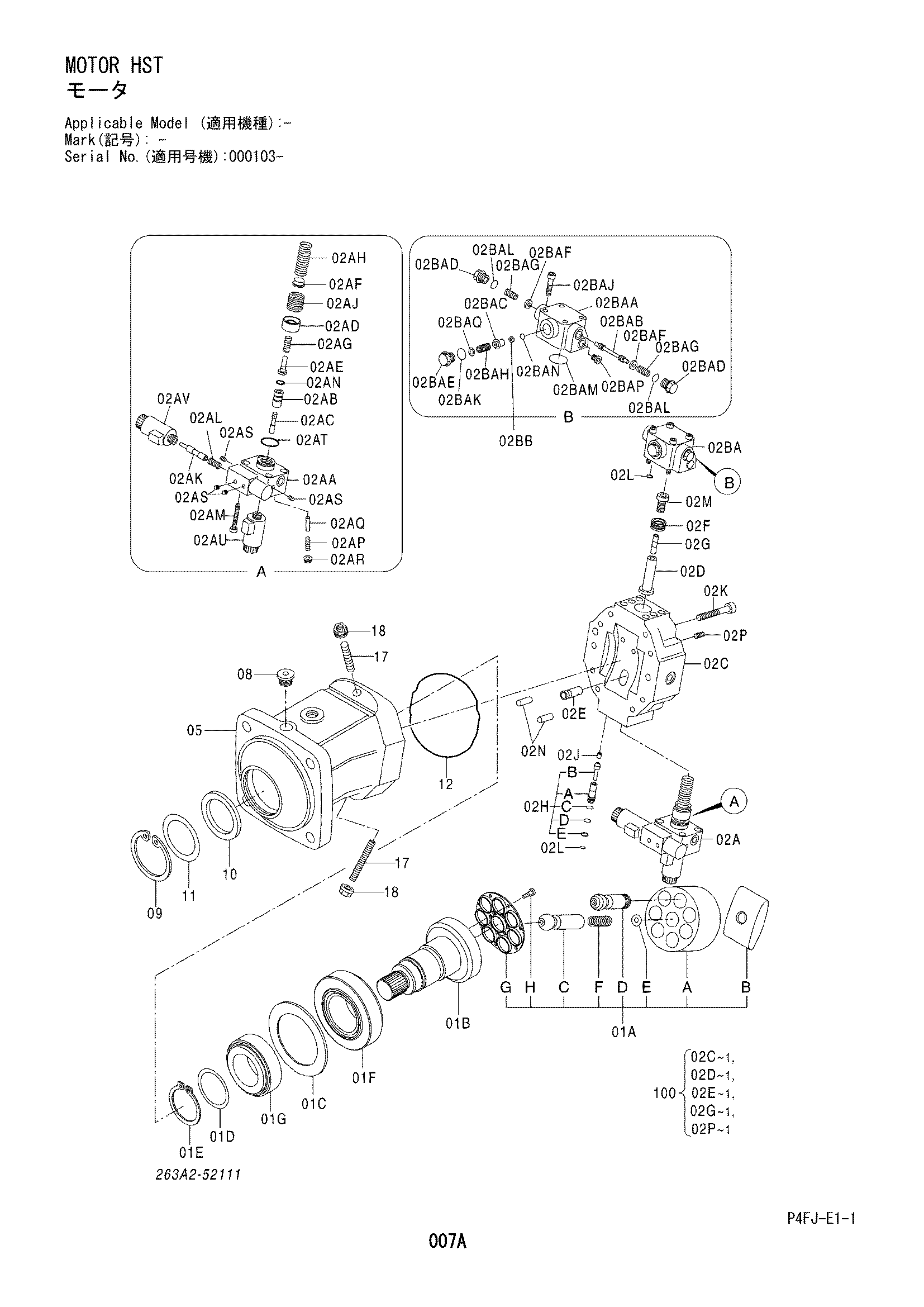

Заводская схема «Гидромотор HST» для HITACHI ZW120. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 263B2-52001 | Гидромотор HST | 1 | |
| 01 | 26392-57401 | * Поворотный группа | 1 |
| 01A | 26392-57511 | ** Блок гидроцилиндр | 1 |
| 01AA | 26392-57661 | *** Блок гидроцилиндр | 1 |
| 01AB | 26392-57671 | *** Пластина управление | 1 |
| 01AC | 26392-57681 | *** Палец центральный | 1 |
| 01AD | 26392-57691 | *** Поршень | 7 |
| 01AE | 26392-57701 | *** Регулировочная шайба | 1 |
| 01AE | 26392-57711 | *** Регулировочная шайба | 1 |
| 01AE | 26392-57721 | *** Регулировочная шайба | 1 |
| 01AE | 26392-57731 | *** Регулировочная шайба | 1 |
| 01AE | 26392-57741 | *** Регулировочная шайба | 1 |
| 01AE | 26392-57751 | *** Регулировочная шайба | 1 |
| 01AE | 26392-57761 | *** Регулировочная шайба | 1 |
| 01AE | 26392-57771 | *** Регулировочная шайба | 1 |
| 01AF | 26392-57781 | *** Пружина | 1 |
| 01AG | 26392-57791 | *** Пластина | 1 |
| 01AH | 263E2-57251 | *** Винт | 14 |
| 01B | 26392-57521 | ** Вал | 1 |
| 01C | 26392-57531 | ** Пиеаке дистанке | 1 |
| 01D | 26392-57541 | ** Регулировочная шайба | 1 |
| 01D | 26392-57551 | ** Регулировочная шайба | 1 |
| 01D | 26392-57561 | ** Регулировочная шайба | 1 |
| 01D | 26392-57571 | ** Регулировочная шайба | 1 |
| 01D | 26392-57581 | ** Регулировочная шайба | 1 |
| 01D | 26392-57591 | ** Регулировочная шайба | 1 |
| 01D | 26392-57601 | ** Регулировочная шайба | 1 |
| 01D | 26392-57611 | ** Регулировочная шайба | 1 |
| 01D | 26392-57621 | ** Регулировочная шайба | 1 |
| 01E | 26392-57631 | ** Кольцо стопорный | 1 |
| 01F | 26392-57641 | ** Подшипник | 1 |
| 01G | 26392-57651 | ** Подшипник | 1 |
| 02 | 263B2-57001 | * Управление | 1 |
| 02A | 263E2-57261 | ** Управление детали | 1 |
| 02AA | 263E2-57301 | *** Корпус управление | 1 |
| 02AB | 305255-12130 | *** Втулка | 1 |
| 02AC | 263E2-57321 | *** Золотник | 1 |
| 02AD | 26392-58031 | *** Сиденье пружина | 1 |
| 02AE | 305255-12160 | *** Сиденье пружина | 1 |
| 02AF | 263E2-57341 | *** Сиденье пружина | 1 |
| 02AG | 263E2-57351 | *** Пружина | 1 |
| 02AH | 263E2-57361 | *** Пружина | 1 |
| 02AJ | 305255-12210 | *** Пружина | 1 |
| 02AK | 26392-58071 | *** Поршень управление | 1 |
| 02AL | 26392-58091 | *** Пружина | 1 |
| 02AM | 26392-58101 | *** Болт | 4 |
| 02AN | 305255-12250 | *** Кольцо стопорный | 1 |
| 02AP | 305255-12270 | *** Винт | 1 |
| 02AQ | 302256-12210 | *** Палец | 1 |
| 02AR | 305255-12290 | *** Гайка | 1 |
| 02AS | 373421-35330 | *** Пробка | 5 |
| 02AT | 305255-12220 | *** O кольцо | 1 |
| 02AU | 263E2-57371 | *** Электромагнитный | 1 |
| 02AV | 263E2-57381 | *** Электромагнитный управление | 1 |
| 02B | XZ56AD-00306 | ** Клапан давление | 1 |
| 02BA | 263E2-57391 | *** Клапан давление | 1 |
| 02BAA | 263E2-57411 | **** Корпус | 1 |
| 02BAB | 26392-58231 | **** Золотник | 1 |
| 02BAC | 26392-58241 | **** Плунжер | 1 |
| 02BAD | 263E2-57421 | **** Пробка | 2 |
| 02BAE | 263E2-57431 | **** Пробка | 1 |
| 02BAF | 26392-58271 | **** Сиденье пружина | 2 |
| 02BAG | 26392-58281 | **** Пружина | 2 |
| 02BAH | 263E2-57441 | **** Пружина | 1 |
| 02BAJ | 26392-58301 | **** Болт | 4 |
| 02BAK | 263E2-57451 | **** O кольцо | 1 |
| 02BAL | 263E2-57461 | **** O кольцо | 2 |
| 02BAM | 26392-58331 | **** O кольцо | 1 |
| 02BAN | 26392-58341 | **** Кольцо стопорный | 1 |
| 02BAP | 302256-12190 | **** Пробка | 1 |
| 02BAQ | 26392-58361 | **** Регулировочная шайба | 1 |
| 02BAQ | 26392-58371 | **** Регулировочная шайба | 1 |
| 02BAQ | 26392-58381 | **** Регулировочная шайба | 1 |
| 02BB | 263E2-57401 | *** Орфике | 1 |
| 02F | 263B2-57011 | ** PISTON AND RIN | 1 |
| 02H | 301257-12610 | ** Клапан обратный | 2 |
| 02HA | 301257-12620 | *** Направляющая клапан | 1 |
| 02HB | 301257-12630 | *** Болт | 1 |
| 02HC | 305255-12620 | *** O кольцо | 1 |
| 02HD | 302256-12360 | *** Кольцо задний UP | 1 |
| 02HE | 301257-12640 | *** O кольцо | 1 |
| 02J | 305255-12570 | ** Сиденье клапан | 2 |
| 02K | 26392-57911 | ** Болт | 8 |
| 02L | 305255-12610 | ** O кольцо | 6 |
| 02M | 26392-57961 | ** Болт | 1 |
| 02N | 26392-57981 | ** Палец | 2 |
| 05 | 26392-57421 | * Корпус | 1 |
| 08 | 26392-57431 | * Пробка | 1 |
| 09 | 26392-57441 | * Кольцо стопорный | 1 |
| 010 | 26392-57451 | * Уплотнение масляный | 1 |
| 011 | 26392-57461 | * Регулировочная шайба | 1 |
| 012 | 26392-57471 | * O кольцо | 1 |
| 017 | 305255-00211 | * Винт | 2 |
| 018 | 305255-00180 | * Гайка | 2 |
| 100 | 263B2-57021 | Комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW120 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
