Насос HST — HITACHI ZW120

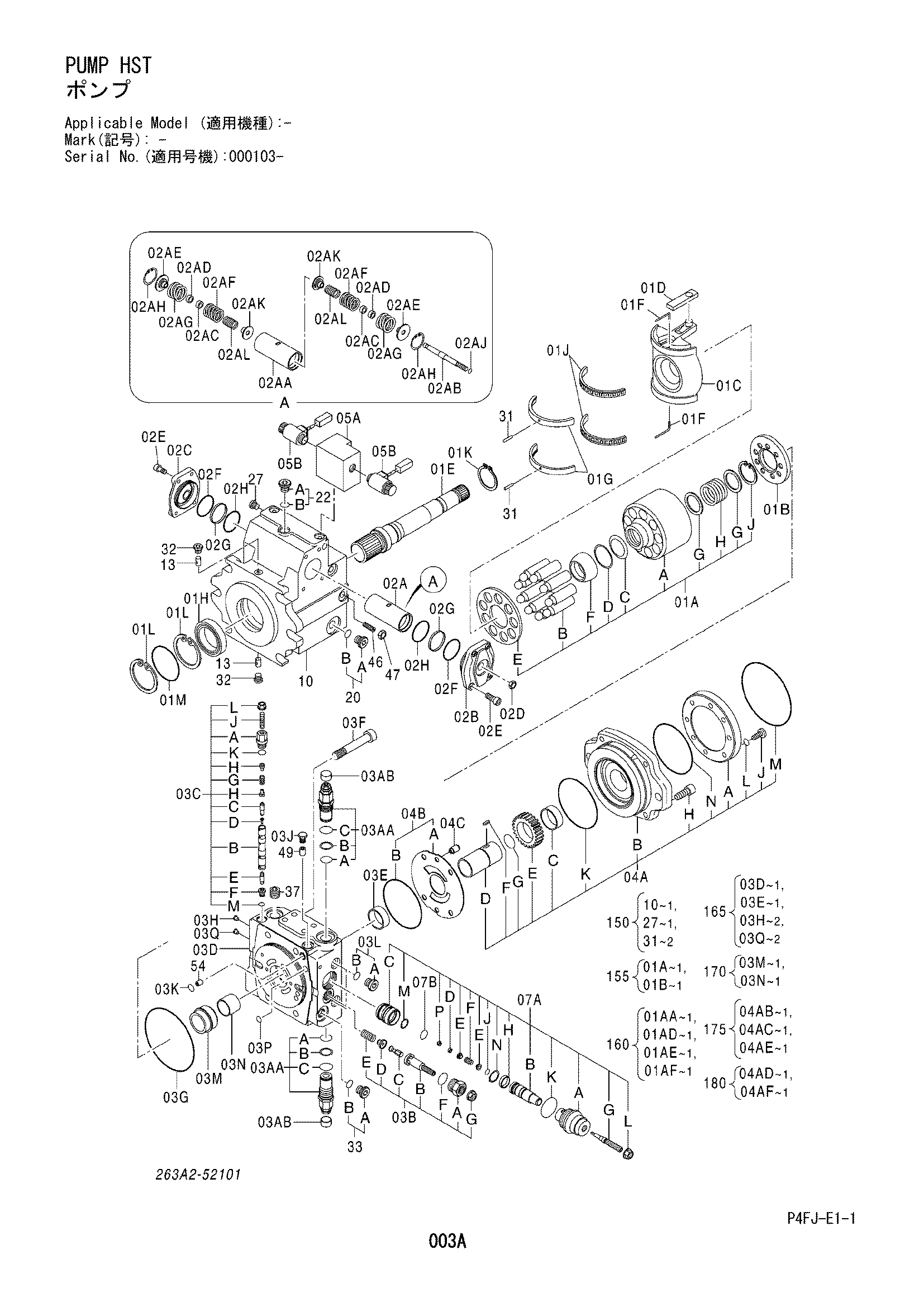

Заводская схема «Насос HST» для HITACHI ZW120. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 263A2-52101 | Насос HST | 1 | |
| 01 | 263A2-57121 | * Поворотный группа | 1 |
| 01AB | 263A2-57651 | *** Поршень | 9 |
| 01AC | 263A2-57281 | *** Пружина | 1 |
| 01AG | 263A2-57291 | *** Регулировочная шайба | 2 |
| 01AH | 263A2-57301 | *** Пружина | 1 |
| 01AJ | 263A2-57311 | *** Кольцо стопорный | 1 |
| 01C | 263A2-57211 | ** Пластина свасх | 1 |
| 01D | 305251-11150 | ** Направляющая | 1 |
| 01E | 263A2-57221 | ** Вал | 1 |
| 01F | 263A2-57231 | ** Палец | 2 |
| 01G | 263A2-57241 | ** Линер подшипник | 1 |
| 01H | 305251-11240 | ** Подшипник | 1 |
| 01J | 263A2-57251 | ** Подшипник | 1 |
| 01K | 301257-11370 | ** Кольцо стопорный | 1 |
| 01L | 305251-11270 | ** Кольцо стопорный | 2 |
| 01M | 263A2-57261 | ** Кольцо уплотнение | 1 |
| 02 | 263A2-57131 | * Управление гидравлический | 1 |
| 02A | 263A2-57331 | ** Поршень | 1 |
| 02AA | 263A2-57401 | *** Поршень | 1 |
| 02AB | 263A2-57411 | *** Шток | 1 |
| 02AC | 301253-12150 | *** Кольцо | 2 |
| 02AC | 301253-12140 | *** Кольцо | 2 |
| 02AC | 301253-12160 | *** Кольцо | 2 |
| 02AC | 301253-12170 | *** Кольцо | 2 |
| 02AC | 301253-12180 | *** Кольцо | 2 |
| 02AC | 301253-12190 | *** Кольцо | 2 |
| 02AC | 301253-12220 | *** Кольцо | 2 |
| 02AC | 301253-12210 | *** Кольцо | 2 |
| 02AD | 301253-12230 | *** Кольцо | 2 |
| 02AE | 263A2-57421 | *** Втулка | 2 |
| 02AF | 263A2-57431 | *** Пружина | 2 |
| 02AG | 263A2-57441 | *** Пружина | 2 |
| 02AH | 263A2-57451 | *** Кольцо стопорный | 2 |
| 02AJ | 840722-41230 | *** O кольцо | 1 |
| 02AK | 263A2-57461 | *** Втулка | 2 |
| 02AL | 263A2-57471 | *** Пружина | 2 |
| 02B | 263A2-57341 | ** Крышка | 1 |
| 02C | 263A2-57351 | ** Крышка | 1 |
| 02D | 301253-12380 | ** Гайка | 1 |
| 02E | 263A2-57361 | ** Болт | 8 |
| 02F | 263A2-57371 | ** O кольцо | 2 |
| 02G | 263A2-57381 | ** Кольцо направляющая | 2 |
| 02H | 263A2-57391 | ** Кольцо | 2 |
| 03 | 263A2-57141 | * Пластина порт | 1 |
| 03A | 62M251-13110 | ** Клапан предохранительный | 2 |
| 03AA | 62M251-13120 | *** Клапан предохранительный | 1 |
| 03AAA | 263C2-57321 | **** O кольцо | 1 |
| 03AAB | 263C2-57331 | **** Кольцо баккуп | 1 |
| 03AAC | 263C2-57341 | **** O кольцо | 1 |
| 03B | 305251-13170 | ** Клапан предохранительный | 1 |
| 03BA | 305251-13180 | *** Пробка | 1 |
| 03BB | 305251-13190 | *** Винт регулировка | 1 |
| 03BC | 301253-13240 | *** Поршень клапан | 1 |
| 03BD | 305251-13220 | *** Сиденье пружина | 1 |
| 03BE | 305251-13230 | *** Пружина | 1 |
| 03BF | 303252-18310 | *** O кольцо | 1 |
| 03BG | 305251-13240 | *** Гайка | 1 |
| 03C | 263A2-57481 | ** Клапан | 1 |
| 03CA | 263A2-57531 | *** Пробка | 1 |
| 03CB | 263A2-57541 | *** Барел | 1 |
| 03CC | 305251-13290 | *** Поппет | 1 |
| 03CD | 305251-13310 | *** Поршень | 1 |
| 03CE | 305251-13320 | *** Золотник | 1 |
| 03CF | 305251-13330 | *** Сиденье клапан | 1 |
| 03CG | 305251-13340 | *** Пружина | 1 |
| 03CH | 305251-13350 | *** Сиденье пружина | 2 |
| 03CJ | 305251-13360 | *** Винт | 1 |
| 03CK | 305251-13370 | *** O кольцо | 1 |
| 03CL | 305251-13380 | *** Гайка | 1 |
| 03CM | 305251-13390 | *** O кольцо | 1 |
| 03F | 263C2-57291 | ** Болт | 4 |
| 03G | 263A2-57491 | ** O кольцо | 1 |
| 03J | 323256-17340 | ** Пробка | 1 |
| 03K | 840722-41230 | ** O кольцо | 1 |
| 03L | 305251-00220 | ** Пробка | 2 |
| 03P | 305251-12230 | ** O кольцо | 2 |
| 04 | 263A2-57151 | * Интернал шестерня насос A | 1 |
| 04A | 263A2-57661 | ** Насос интернал шестерня | 1 |
| 04AA | 263A2-57551 | *** Фланец | 1 |
| 04AG | 305251-14160 | *** Кольцо | 1 |
| 04AH | 263A2-57561 | *** Болт | 4 |
| 04AJ | 263A2-57571 | *** Болт | 8 |
| 04AK | 263A2-57581 | *** O кольцо | 1 |
| 04AL | 263A2-57591 | *** Уплотнение | 8 |
| 04AM | 301253-13310 | *** O кольцо | 1 |
| 04AN | 323252-13120 | *** O кольцо | 1 |
| 04B | 263A2-57671 | ** Пластина веар | 1 |
| 04BA | 263A2-57621 | *** Пластина веар | 1 |
| 04BB | 263A2-57631 | *** O кольцо | 1 |
| 04C | 305251-14230 | ** Элемент | 2 |
| 05 | 263A2-57161 | * Клапан директионал | 1 |
| 05A | 301253-15110 | ** Корпус клапан | 1 |
| 05B | 263E2-57381 | ** Электромагнитный управление | 2 |
| 07 | 263C2-57171 | * Картридж управление | 1 |
| 07A | 263C2-57451 | ** Картридж | 1 |
| 07AA | 305251-16110 | *** Корпус | 1 |
| 07AB | 263C2-57471 | *** Плунжер | 1 |
| 07AC | 305251-16130 | *** Втулка | 1 |
| 07AD | 323252-18210 | *** Шайба | 1 |
| 07AE | 323252-18220 | *** Втулка | 2 |
| 07AF | 305251-16150 | *** Пружина | 1 |
| 07AG | 305251-16160 | *** Палец | 1 |
| 07AH | 305251-16170 | *** Кольцо | 1 |
| 07AJ | 323252-18290 | *** Кольцо стопорный | 1 |
| 07AK | 305251-16180 | *** O кольцо | 1 |
| 07AL | 305251-13380 | *** Гайка | 1 |
| 07AM | 02110-00016 | *** Кольцо стопорный | 1 |
| 07AN | 305251-16190 | *** Кольцо стопорный | 1 |
| 07AP | 323252-18370 | *** Гайка | 1 |
| 07B | 263C2-57461 | ** Орифике | 1 |
| 13 | 62M251-00130 | * Палец соединение | 2 |
| 20 | 263C2-57181 | * Пробка | 1 |
| 20A | 263C2-57501 | ** Пробка | 1 |
| 20B | 03320-00224 | ** O кольцо | 1 |
| 22 | 305251-00220 | * Пробка | 4 |
| 22A | 323252-00110 | ** Пробка | 1 |
| 22B | 03320-00110 | ** O кольцо | 1 |
| 32 | 323256-17340 | * Пробка | 2 |
| 33 | 263C2-57191 | * Пробка | 2 |
| 33A | 323252-10210 | ** Пробка | 1 |
| 33B | 03320-00180 | ** O кольцо | 1 |
| 37 | 305251-00240 | * Пробка | 1 |
| 46 | 263A2-57181 | * Винт | 1 |
| 47 | 305251-00270 | * Гайка | 1 |
| 49 | 263A2-57191 | * Орифике | 1 |
| 54 | 323256-17250 | * Орифике | 1 |
| 150 | 263A2-57201 | Комплект корпус | 1 |
| 155 | 263A2-57271 | Комплект блок гидроцилиндр | 1 |
| 160 | 263A2-57321 | Комплект блок гидроцилиндр | 1 |
| 165 | 263A2-57501 | Комплект пластина порт | 1 |
| 170 | 263A2-57511 | Комплект пластина порт | 1 |
| 175 | 263A2-57601 | Комплект шестерня | 1 |
| 180 | 263A2-57611 | Комплект шестерня | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW120 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
