Планет водило в сборе — HITACHI ZW120

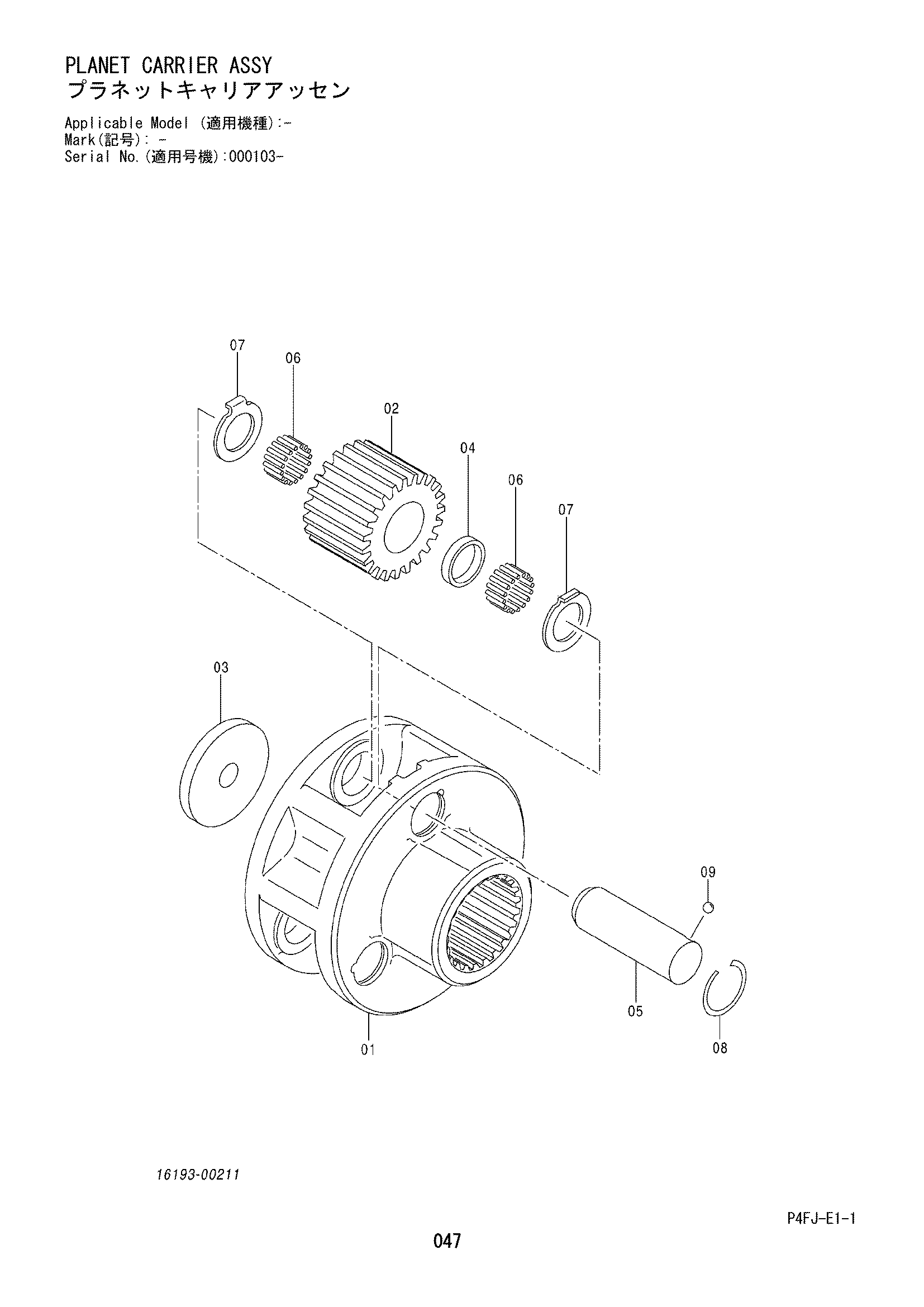

Заводская схема «Планет водило в сборе» для HITACHI ZW120. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 16393-00211 | Планет водило в сборе | 1 | |
| 01 | 16393-02631 | * Водило планет | 1 |
| 02 | 16393-02651 | * Шестерня планет | 3 |
| 03 | 16193-03101 | * Пластина фиксатор | 1 |
| 04 | 16403-02381 | * Проставка каток | 3 |
| 05 | 16403-02304 | * Вал | 3 |
| 06 | 16403-02481 | * Каток неедле | 168 |
| 07 | 16403-02371 | * Шайба упорный | 6 |
| 08 | 16423-02411 | * Кольцо стопорный | 3 |
| 09 | 03190-00008 | * Шарик | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW120 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
