Трансмиссия трубопроводы — HITACHI ZW120

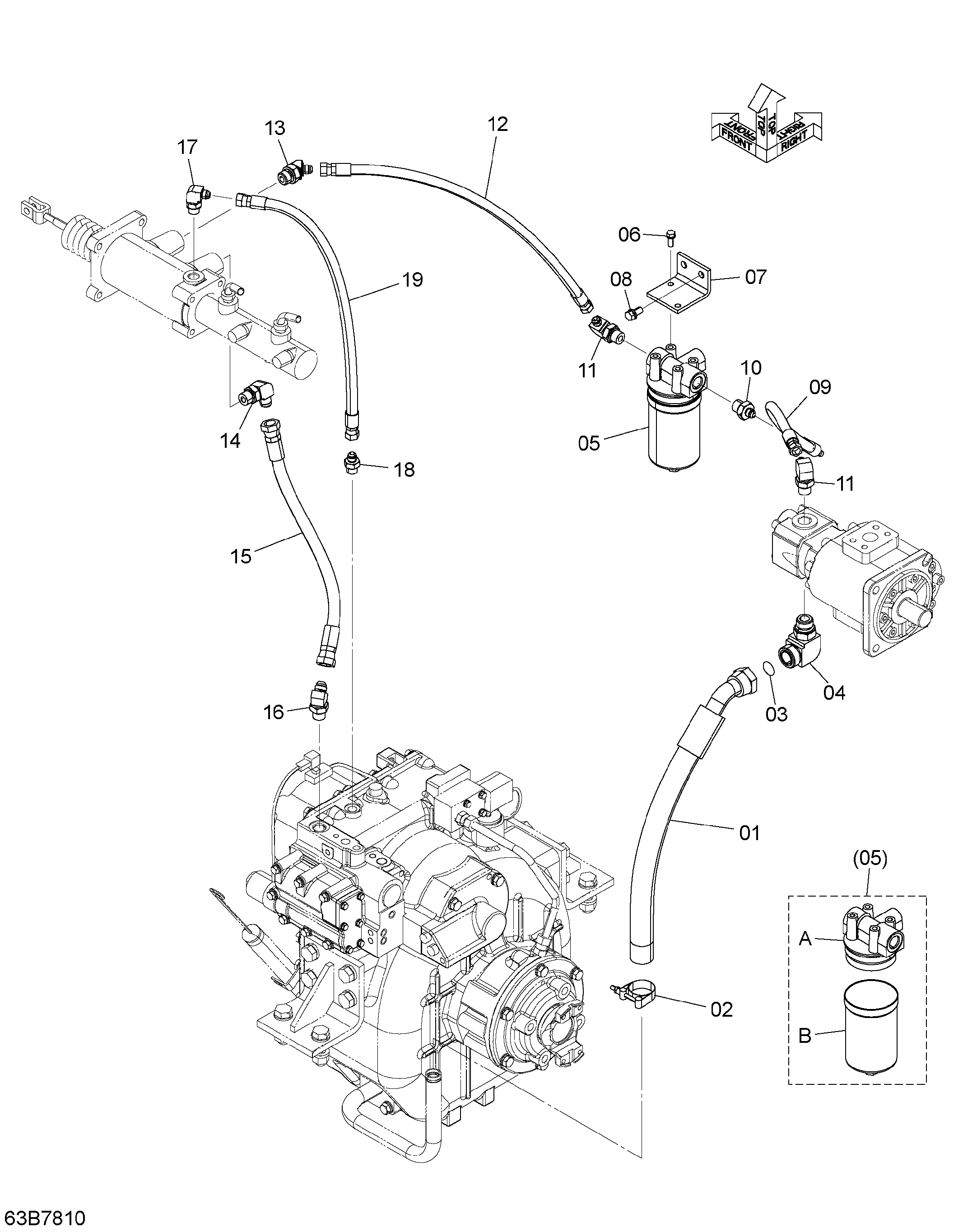

Заводская схема «Трансмиссия трубопроводы» для HITACHI ZW120. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263B7-82011 | Шланг | 1 |
| 02 | HL4296061 | Шланг зажим | 1 |
| 03 | HL4187328 | Уплотнительное кольцо | 1 |
| 04 | HLA853368 | Угловой штуцер S | 1 |
| 04A | 03320-00240 | Уплотнительное кольцо | 1 |
| 05 | 263A7-62401 | Фильтр масляный | 1 |
| 05A | HL4630525 | Элемент фильтр | 1 |
| 06 | 01183-08020 | Болт | 2 |
| 07 | 263A7-82001 | Кронштейн | 1 |
| 08 | 01183-10020 | Болт | 2 |
| 09 | 263A7-82011 | Шланг | 1 |
| 10 | HLA852143 | Адаптер S | 1 |
| 10A | 03320-00180 | Уплотнительное кольцо | 1 |
| 11 | HLA852343 | Угловой штуцер S | 2 |
| 11A | 03320-00180 | Уплотнительное кольцо | 1 |
| 12 | 263A7-82021 | Шланг | 1 |
| 13 | HLA852243 | Угловой штуцер S | 1 |
| 13A | 03320-00180 | Уплотнительное кольцо | 1 |
| 14 | HLA852344 | Угловой штуцер S | 1 |
| 14A | 03320-00180 | Уплотнительное кольцо | 1 |
| 15 | 263B7-82001 | Шланг | 1 |
| 16 | HLA852244 | Угловой штуцер S | 1 |
| 16A | 03320-00180 | Уплотнительное кольцо | 1 |
| 17 | HLA852333 | Угловой штуцер S | 1 |
| 17A | 03320-00140 | Уплотнительное кольцо | 1 |
| 18 | HLA852133 | Адаптер S | 1 |
| 18A | 03320-00140 | Уплотнительное кольцо | 1 |
| 19 | 263B5-42161 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW120 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
