Башмак (ANP002, SAP002, ANP001, SAP001) — HITACHI ZW120

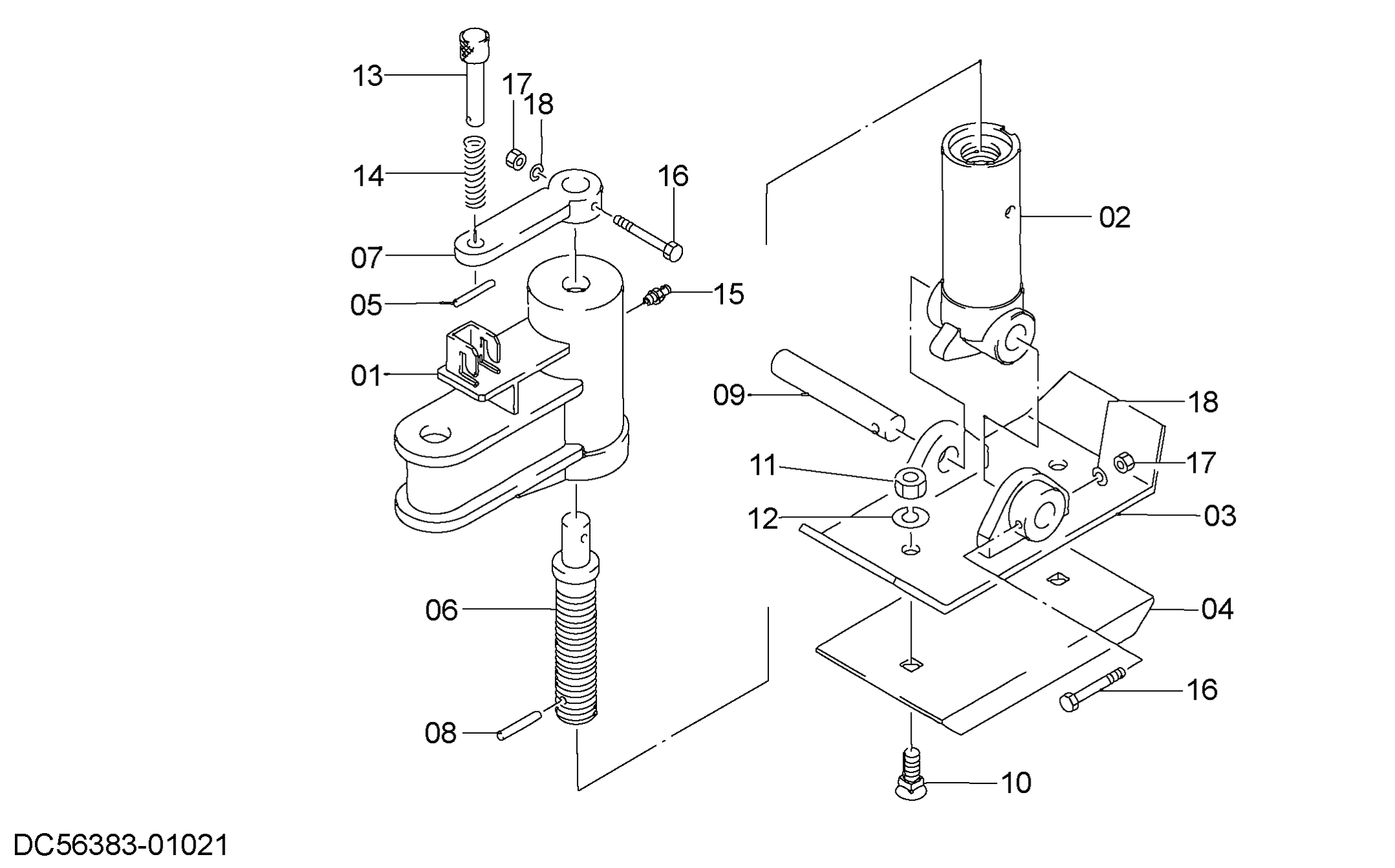

Заводская схема «Башмак (ANP002, SAP002, ANP001, SAP001)» для HITACHI ZW120. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 56383-01021 | Башмак в сборе | 2 | |
| 01 | 56383-01031 | Трубка наружный | 2 |
| 02 | 56383-01041 | Трубка внутренний | 2 |
| 03 | 56383-01051 | Башмак | 2 |
| 04 | 56383-02061 | Пластина | 2 |
| 05 | 02270-08060 | Пружинный штифт | 2 |
| 06 | 56311-64762 | Винт | 2 |
| 07 | 56371-61272 | Рукоятка | 2 |
| 08 | 02242-10050 | Палец тапер | 2 |
| 09 | 56311-64752 | Палец | 2 |
| 10 | 56371-61181 | Болт | 4 |
| 11 | 56383-02201 | Гайка | 4 |
| 12 | 26123-30221 | Шайба | 4 |
| 13 | 58491-64912 | Палец | 2 |
| 14 | 58641-61552 | Пружина | 2 |
| 15 | 04901-00100 | Пресс-маслёнка | 2 |
| 16 | 01100-10080 | Болт | 4 |
| 17 | 01400-00010 | Гайка | 4 |
| 18 | 02010-00010 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW120 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
