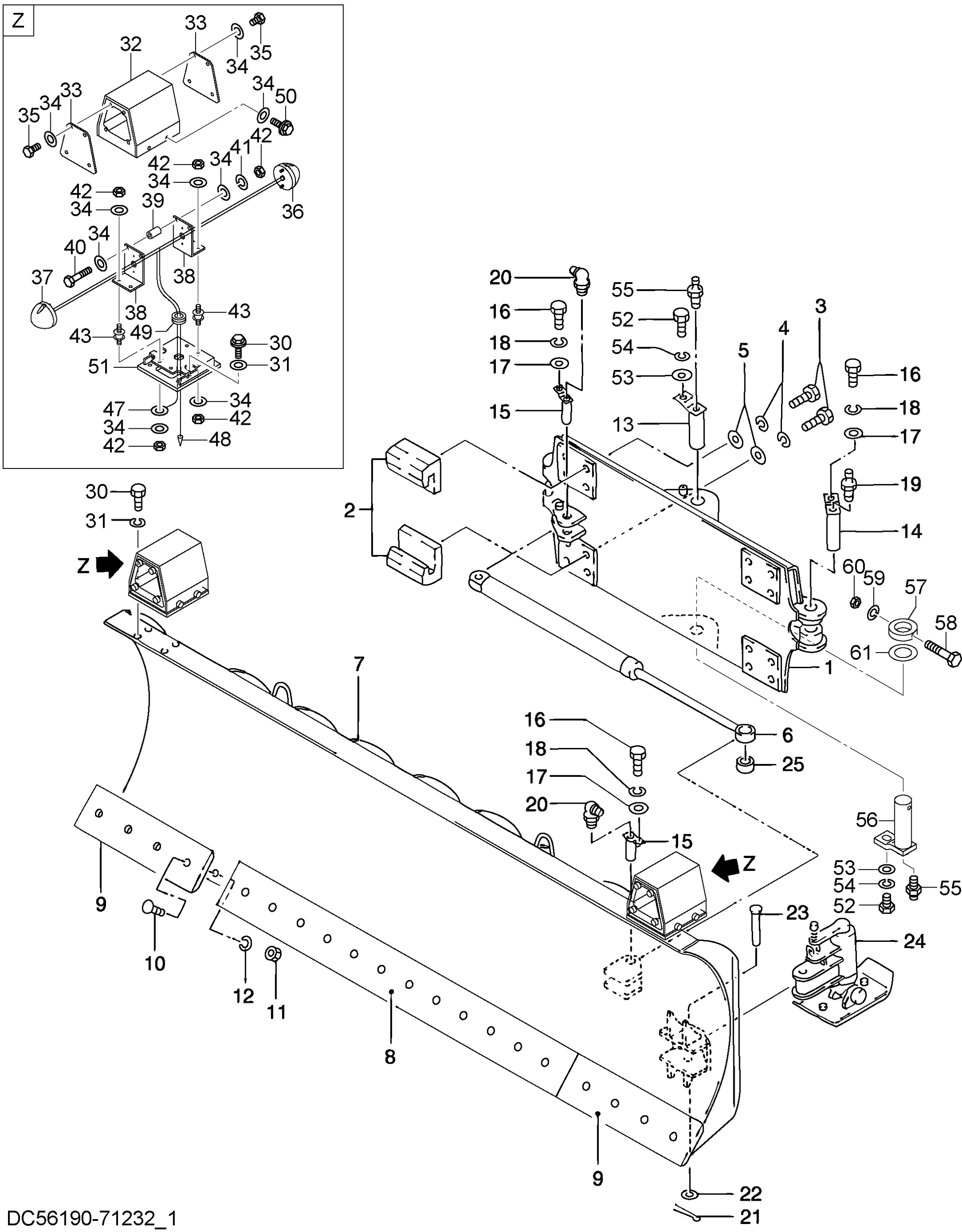

Боковой скольжение поворотный плуг (1/2)(SAP002) — HITACHI ZW120

Заводская схема «Боковой скольжение поворотный плуг (1/2)(SAP002)» для HITACHI ZW120. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	56383-21041	Кронштейн	1
2	58231-62851	Направляющая	4
3	01116-20130	Болт	16
4	02010-00020	Шайба	16
5	26323-02001	Шайба	16
6	56433-22001	Боковой скольжение гидроцилиндр	1
7	56433-21002	Отвал в сборе	1
8	58491-62061	Куттинг-едге	1
9	56390-70201	Куттинг-едге	2
10	56383-02131	Болт	22
11	56383-02201	Гайка	22
12	26123-30221	Шайба	22
13	56383-01081	Палец в сборе	1
14	56383-01071	Палец в сборе	2
15	56383-22001	40Палец	2
16	01116-12025	Болт	4
17	26096-42351	Шайба	4
18	02010-00012	Шайба	4
19	04901-00100	Пресс-маслёнка	2
20	04901-00190	Пресс-маслёнка	2
21	02200-08050	Шплинт	2
22	02000-00030	Шайба	2
23	56311-65901	Палец	2
24	56383-01021	Башмак в сборе	2
25	25389-12831	Втулка	2
30	01183-10025	Болт и шайба	8
31	02000-00010	Шайба	8
32	563A0-60141	Крышка в сборе	2
33	563A0-62041	Крышка пластина	4
34	02000-00008	Шайба	44
35	01100-08025	Болт	16
36	56480-57081	LED фонарь в сборе	2
37	56480-57091	LED фонарь в сборе	2
38	563A0-62051	Кронштейн фонарь	4
39	56480-58181	Втулка	4
40	01100-08050	Болт	4
41	02010-00008	Шайба	4
42	01400-00008	Гайка	28
43	202P2-42501	Крепление резиновый	8
47	24582-42111	Клемма	2
48	58490-50931	Клемма	2
49	21471-24371	Уплотнительная втулка	2
50	01183-08020	Болт и шайба	8
51	563A0-60131	Фонарь крепление в сборе	2
52	01116-12025	Болт	2
53	26096-42351	Шайба	2
54	02010-00012	Шайба	2
55	04901-00100	Пресс-маслёнка	2
56	56480-62111	Палец в сборе	1
57	56480-62141	Коллер	1
58	01116-10110	Болт	1
59	02010-00010	Шайба	1
60	01401-00010	Гайка	1
61	56480-62131	Регулировочная шайба	1
