Впускной, выпускной трубопроводы — HITACHI ZW120

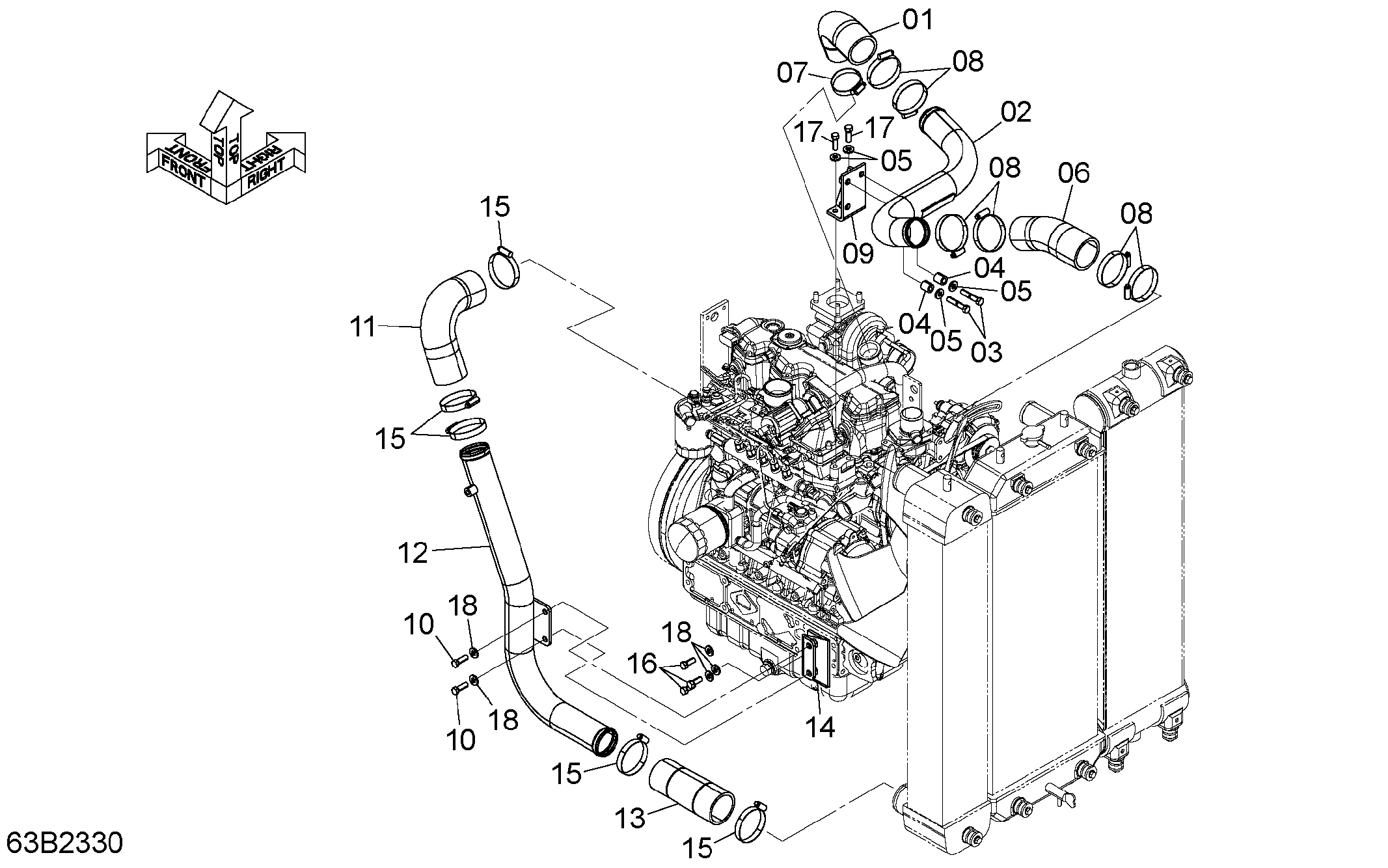

Заводская схема «Впускной, выпускной трубопроводы» для HITACHI ZW120. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263B2-32001 | Шланг | 1 |
| 02 | 263B2-32061 | Трубка воздушный | 1 |
| 03 | 01116-10050 | Болт | 2 |
| 04 | 26555-42141 | Втулка | 2 |
| 05 | HLJ222010 | Шайба | 4 |
| 06 | 263B2-32011 | Шланг | 1 |
| 07 | 24067-62331 | Зажим | 1 |
| 08 | 26607-63541 | Зажим шланг | 6 |
| 09 | 263B2-32041 | Кронштейн | 1 |
| 10 | 01116-10030 | Болт | 2 |
| 11 | 263B2-32021 | Шланг | 1 |
| 12 | 263B2-32071 | Трубка воздушный | 1 |
| 13 | 263B2-32031 | Шланг | 1 |
| 14 | 263B2-32051 | Кронштейн | 1 |
| 15 | 26607-63541 | Зажим шланг | 5 |
| 16 | 01116-10025 | Болт | 3 |
| 17 | 01116-10030 | Болт | 2 |
| 18 | HLJ222010 | Шайба | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW120 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
