Кондиционер (2) — HITACHI ZW120

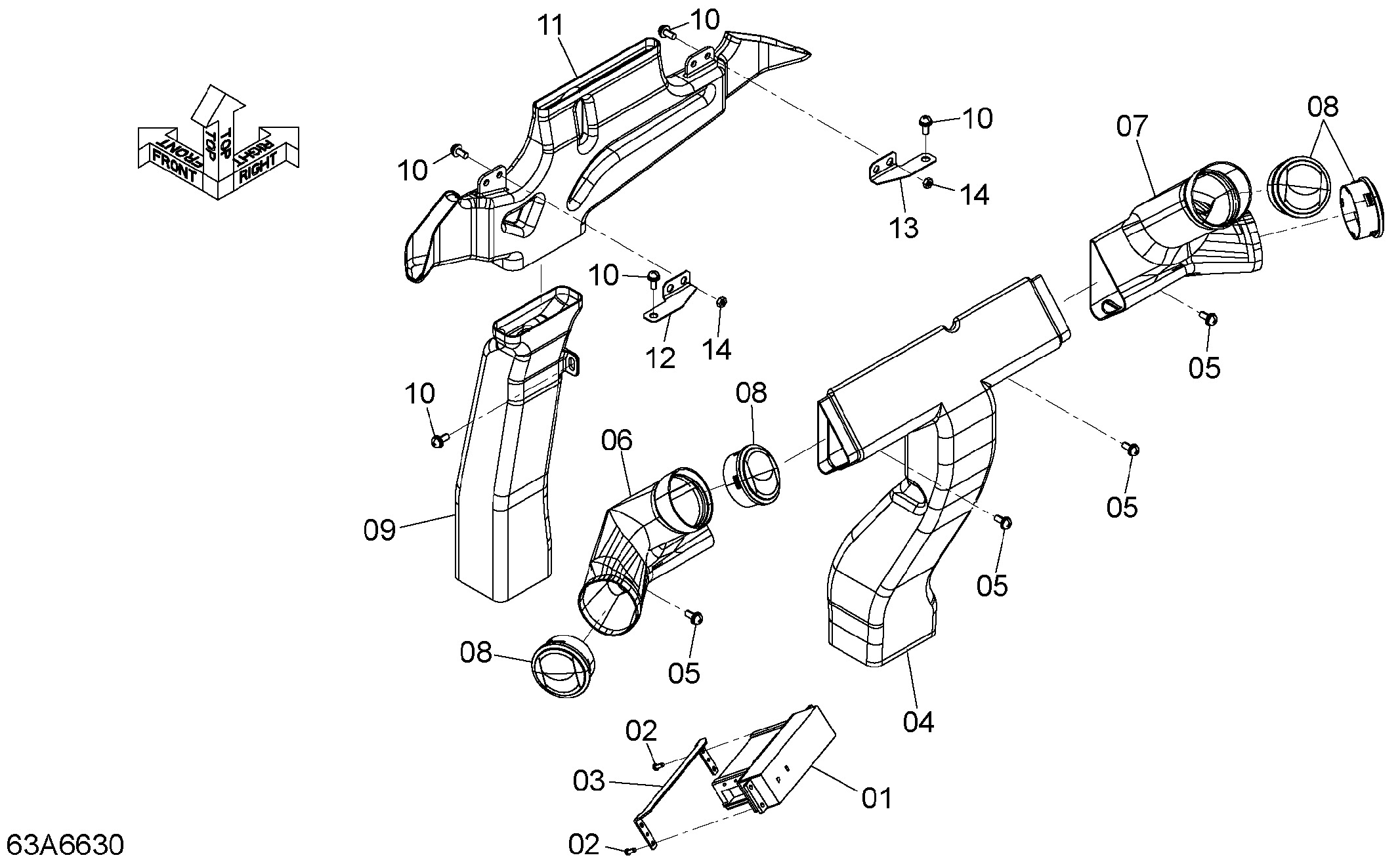

Заводская схема «Кондиционер (2)» для HITACHI ZW120. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263G6-72121 | Контроллер | 1 |
| 02 | 01044-05012 | Винт таппинг | 4 |
| 03 | 263G6-73731 | Кронштейн | 1 |
| 04 | 263G6-72681 | Воздуховод | 1 |
| 05 | 01033-08020 | Винт | 4 |
| 06 | 263G6-72691 | Воздуховод | 1 |
| 07 | 263G6-72701 | Воздуховод | 1 |
| 08 | HL4693195 | Лоувер | 4 |
| 09 | 263G6-72711 | Воздуховод | 1 |
| 10 | 01033-08020 | Винт | 7 |
| 11 | 263G6-72721 | Воздуховод | 1 |
| 12 | 263G6-72972 | Пластина | 1 |
| 13 | 263G6-72982 | Пластина | 1 |
| 14 | 01400-00008 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW120 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
