Рама — HITACHI ZW120

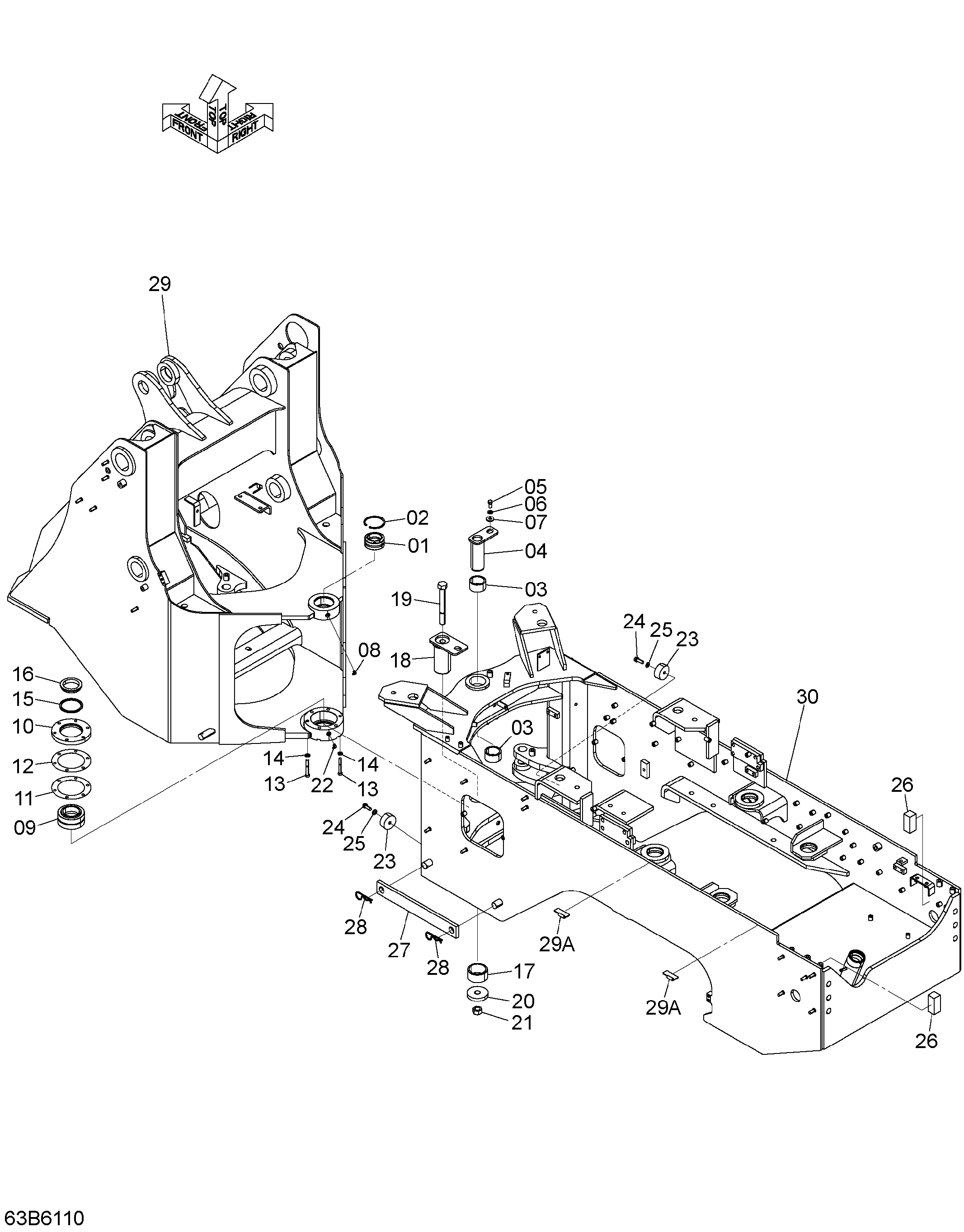

Заводская схема «Рама» для HITACHI ZW120. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 26436-12961 | Втулка | 1 |
| 02 | 02110-00090 | Стопорное кольцо | 1 |
| 03 | 26436-12861 | Втулка | 2 |
| 04 | 26416-12321 | Палец | 1 |
| 05 | 01116-12025 | Болт | 1 |
| 06 | 02011-00012 | Шайба | 1 |
| 07 | 26096-42351 | Шайба | 1 |
| 08 | 04901-00160 | Смазка штуцер | 1 |
| 09 | 263C6-12291 | Втулка | 1 |
| 10 | 26436-12981 | Колпачок | 1 |
| 11 | 26436-13021 | Регулировочная шайба 0.1mm | 6 |
| 12 | 26436-13031 | Регулировочная шайба 0.2mm | 1 |
| 13 | 01116-12080 | Болт | 6 |
| 14 | 02011-00012 | Шайба | 6 |
| 15 | 26436-13011 | Уплотнение пыль | 2 |
| 16 | 26416-12811 | Втулка | 1 |
| 17 | 26416-12801 | Втулка | 1 |
| 18 | 26416-12331 | Палец | 1 |
| 19 | 01106-24200 | Болт | 1 |
| 20 | 26416-12821 | Фланец | 1 |
| 21 | 26316-13761 | У-нут | 1 |
| 22 | 04901-00160 | Смазка штуцер | 1 |
| 23 | 26406-12941 | Резиновый амортизатор | 2 |
| 24 | 01183-12035 | Болт | 2 |
| 25 | 02000-00012 | Шайба | 2 |
| 26 | 263B6-42341 | Изолятор | 2 |
| 27 | 26389-12091 | Тяга защитный | 1 |
| 28 | 26389-12101 | Комплект палец | 2 |
| 29 | 263B6-10061 | Рама (передний) | 1 |
| 30 | 263B6-11051 | Рама (задний) | 1 |
| 30A | 26606-52541 | Петля | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW120 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
