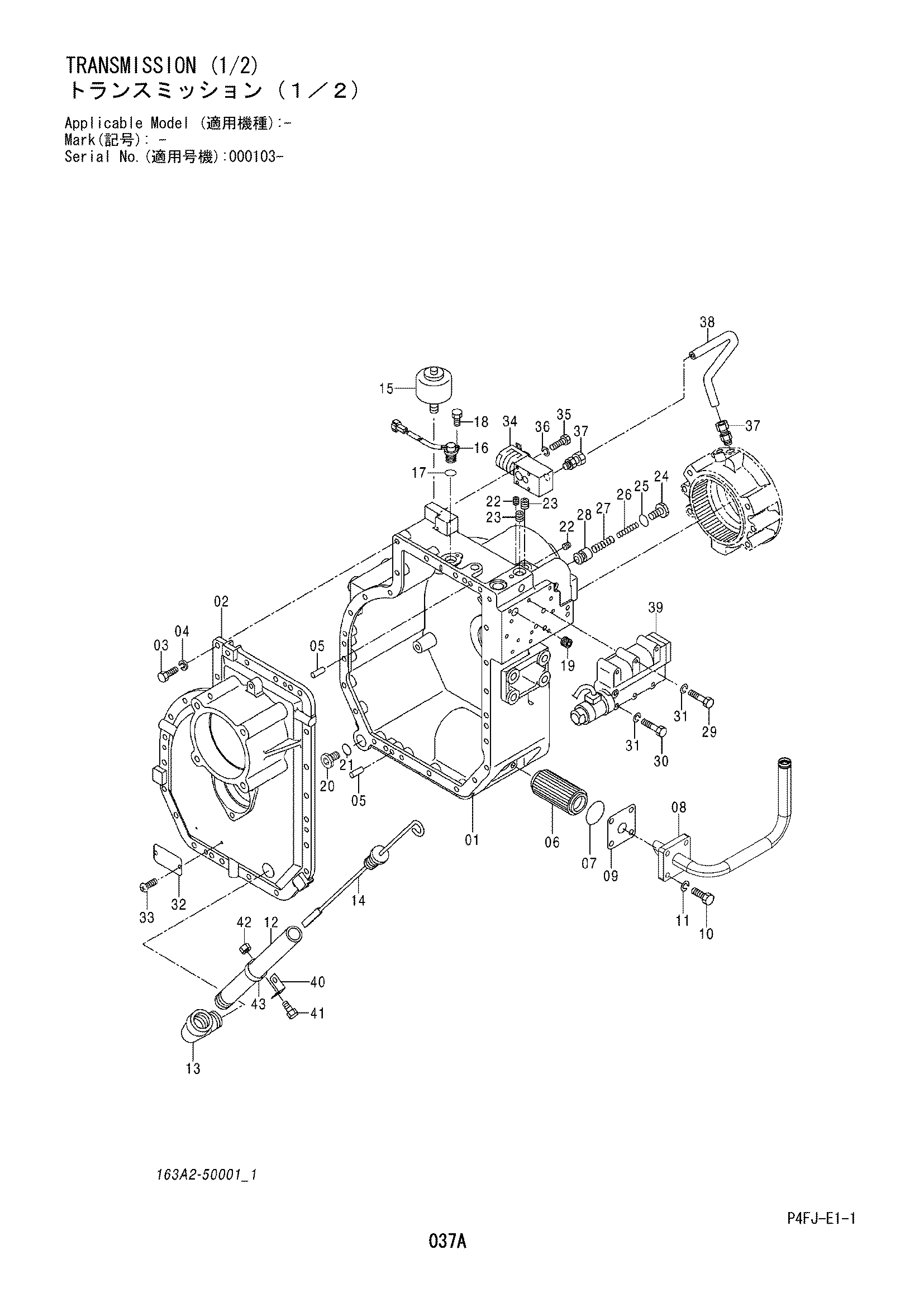

Трансмиссия (1/2) — HITACHI ZW120

Заводская схема «Трансмиссия (1/2)» для HITACHI ZW120. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	163B2-50001	Трансмиссия	1
01	0007663	* Корпус	1
02	0007665	* Крышка	1
03	01116-10030	* Болт	23
04	02010-00010	* Шайба	23
05	02212-10025	* Палец	2
06	16402-53831	* Страинер	1
07	03310-00500	* O кольцо	1
08	8113084	* Трубка всасывание	1
09	16402-53511	* Прокладка	1
10	01110-10030	* Болт	4
11	02010-00010	* Шайба	4
12	16193-43861	* Трубка	1
13	04012-01010	* Угловой штуцер	1
14	16193-42201	* Указатель масляный	1
15	16903-02714	* Сапун	1
16	16393-42061	* Датчик скорость	1
17	16193-43171	* O кольцо	1
18	01106-06012	* Болт	1
19	16193-42221	* Кхоке	1
20	16682-52131	* Пробка	1
21	03320-00224	* O кольцо	1
22	14813-82411	* Пробка	12
23	14813-82431	* Пробка	2
24	16682-52131	* Пробка	1
25	03300-00224	* O кольцо	1
26	16193-42231	* Пружина	1
27	16193-42241	* Пружина	1
28	16193-42251	* Клапан поршень	1
29	01106-08055	* Болт	3
30	01106-08065	* Болт	4
31	02010-00008	* Шайба	7
32	09300-00902	* Информационная табличка	1
33	14092-52141	* Винт	2
34	4688176	* Клапан	1
35	01116-06050	* Болт	4
36	02000-00006	* Шайба	4
37	18563-42562	* Разъём	2
38	16193-44131	* Трубка	1
39	16193-40341	* Клапан управление	1
40	16393-42171	* Регулировочная шайба	2
41	16193-44161	* Стойка	1
42	01183-10020	* Болт и шайба	1
43	01401-00010	* Гайка	1
44	26507-82031	* Зажим	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZW120 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
