Крышка (2) — HITACHI ZW120

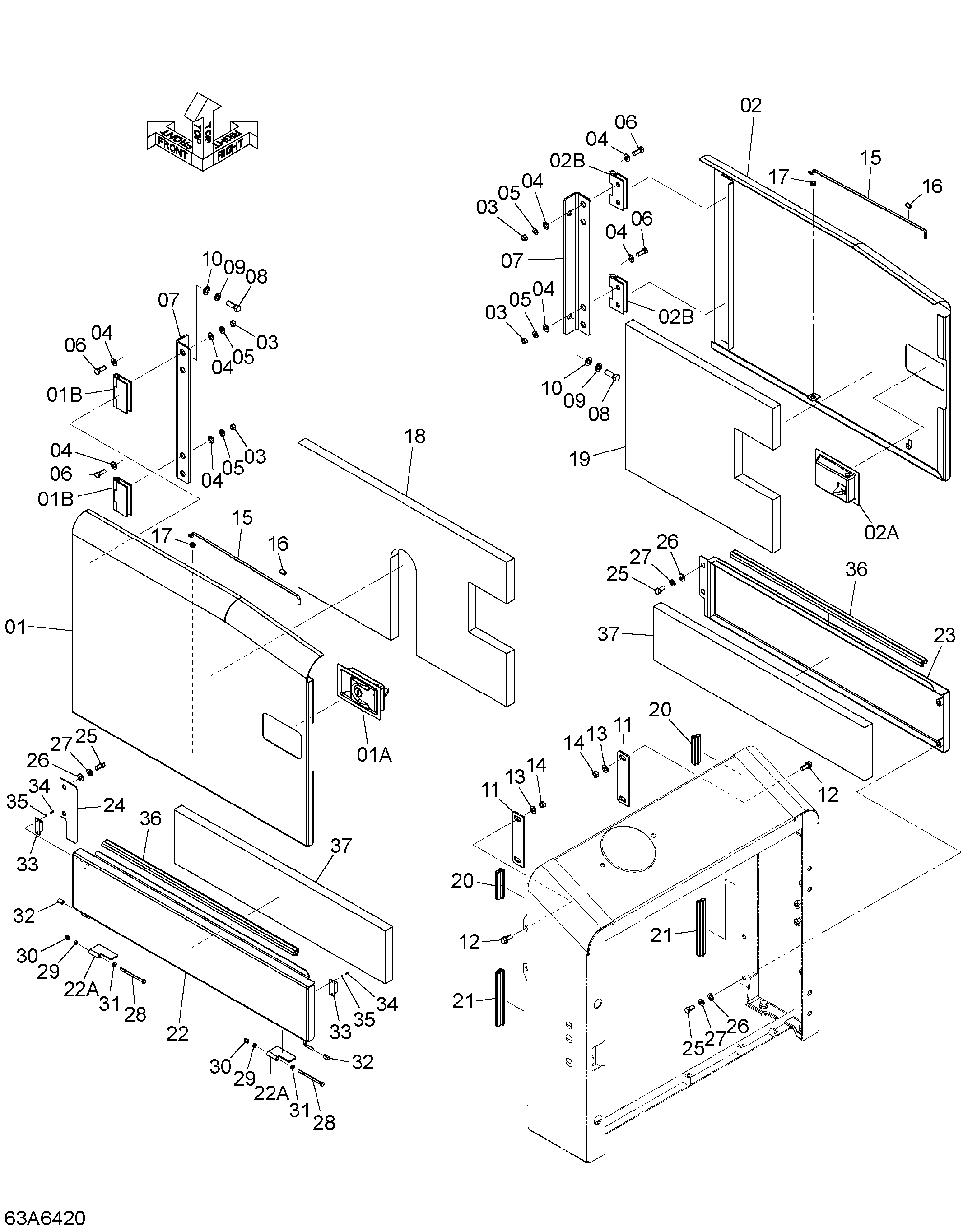

Заводская схема «Крышка (2)» для HITACHI ZW120. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	263A6-43311	Панель боковой (LH)	1
01A	HL4409394	Блокировка в сборе	1
01B	26196-42261	Петля	2
02	263A6-43321	Панель боковой (RH)	1
02A	HL4409394	Блокировка в сборе	1
02B	26196-42261	Петля	2
03	01401-50010	Гайка	8
04	02003-00010	Шайба плаин	16
05	02011-00010	Шайба	8
06	01116-10025	Болт	8
07	263A6-43371	Угол	2
08	01116-12035	Болт	4
09	02011-00012	Шайба	4
10	02003-00012	Шайба плаин	4
11	26796-43071	Ограничитель	2
12	01183-10025	Болт	4
13	02000-00010	Шайба	4
14	01401-00010	Гайка	4
15	26386-42271	Шток	2
16	26386-42281	Резиновая прокладка	2
17	21471-24121	Уплотнительная втулка	2
18	263A6-43331	Коврик соунд прооф	1
19	263A6-43341	Коврик соунд прооф	1
20	26606-43361	Веатхер стрип	2
21	26906-42901	Веатхер стрип	2
22	263A6-43091	Панель боковой (LH)	1
22A	26606-52541	Петля	2
23	263A6-43101	Панель боковой (RH)	1
24	263A6-43111	Пластина	1
25	01116-10020	Болт	6
26	02003-00010	Шайба плаин	6
27	02011-00010	Шайба	6
28	01109-06090	Болт	2
29	01400-30006	Гайка	2
30	26516-52021	Гайка	2
31	26606-52511	Втулка	2
32	26386-42281	Резиновая прокладка	2
33	26686-42411	Защёлка магнетик	2
34	01030-03008	Винт	4
35	02010-00003	Шайба	4
36	26906-42931	Веатхер стрип	2
37	263A6-43361	Коврик соунд прооф	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZW120 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
