Общий назначение ковш (с навесной режущий кромка) 1.5m3 — HITACHI ZW120

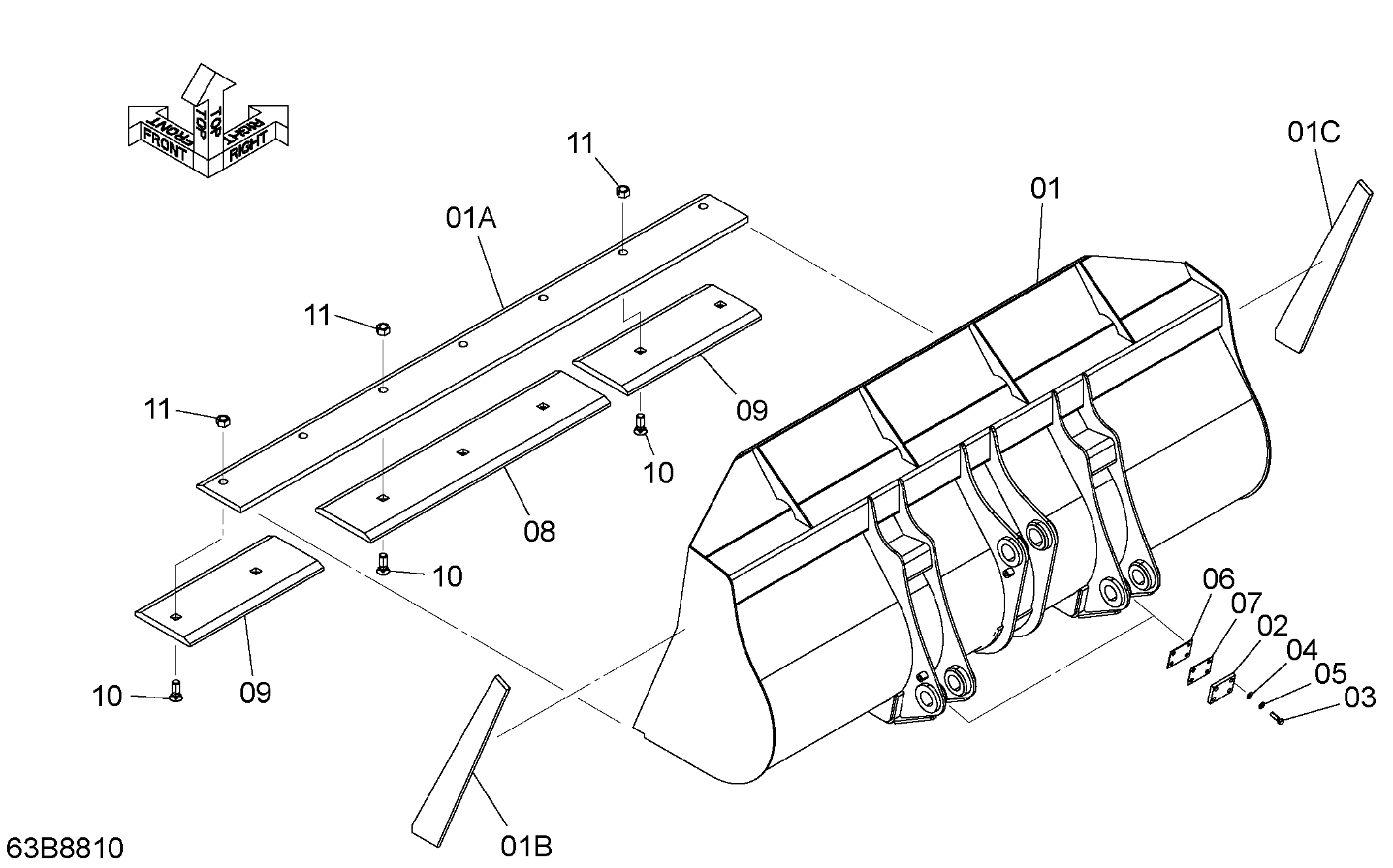

Заводская схема «Общий назначение ковш (с навесной режущий кромка) 1.5m3» для HITACHI ZW120. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 263B8-80001 | Ковш в сборе | 1 | |
| 01 | 263B8-80101 | Ковш | 1 |
| 01A | 26418-82141 | Кромка режущий | 1 |
| 01B | 263B8-82011 | Кромка сиде-лх | 1 |
| 01C | 263B8-82021 | Кромка сиде-рх | 1 |
| 02 | 26198-82121 | Ограничитель | 2 |
| 03 | 01116-12040 | Болт | 8 |
| 04 | 02002-00012 | Шайба | 8 |
| 05 | 02011-00012 | Шайба | 8 |
| 06 | 26198-82131 | Регулировочная шайба 2.3mm | 2 |
| 07 | 26398-82111 | Регулировочная шайба 1.6mm | 2 |
| 08 | 26418-82061 | Кромка двойной(центральный) | 1 |
| 09 | 26418-82071 | Кромка двойной(корнер) | 2 |
| 10 | 56430-51061 | Болт | 7 |
| 11 | 56600-54751 | Гайка | 7 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW120 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
