Гидроцилиндр(лифтарм) — HITACHI ZW120

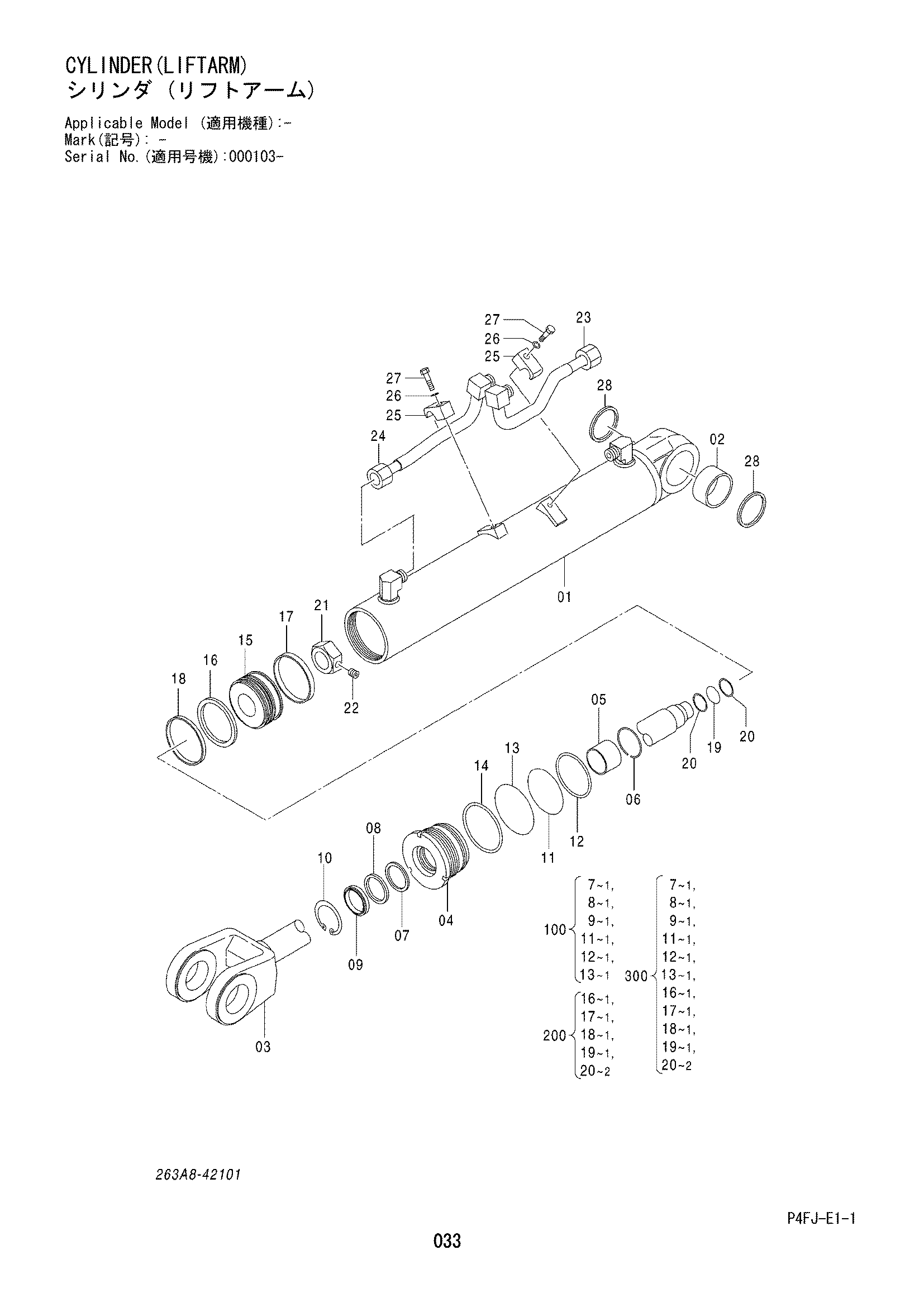

Заводская схема «Гидроцилиндр(лифтарм)» для HITACHI ZW120. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 263B8-42121 | Гидроцилиндр(лифтарм) | 1 | |
| 01 | 263B8-47001 | * Трубка | 1 |
| 02 | HL4642627 | * Втулка | 2 |
| 03 | 263B8-47011 | * Шток | 1 |
| 04 | 263B8-47021 | * Шток крышка | 1 |
| 05 | 263A8-57031 | * Втулка | 1 |
| 06 | 263B8-47041 | * Кольцо ретаининг | 1 |
| 07 | 263A8-57051 | * Уплотнение буффер | 1 |
| 08 | 263A8-57061 | * U манжета | 1 |
| 09 | 263A8-57071 | * Стеклоочиститель пыль | 1 |
| 10 | 263A8-57081 | * Кольцо ретаининг | 1 |
| 11 | 03350-01000 | * O кольцо | 1 |
| 12 | 263B8-47091 | * Кольцо баккуп | 1 |
| 13 | 03350-01050 | * O кольцо | 1 |
| 14 | 263B8-47101 | * Поршень | 1 |
| 15 | 263B8-47111 | * Уплотнение поршень | 1 |
| 16 | 263B8-47121 | * Кольцо веар | 1 |
| 17 | 263B8-47131 | * Кольцо пыль | 1 |
| 18 | 03350-00450 | * O кольцо | 1 |
| 19 | 263B8-47141 | * Кольцо баккуп | 2 |
| 20 | 263A8-47161 | * Гайка поршень | 1 |
| 21 | 263A8-47171 | * Винт комплект | 1 |
| 22 | 263B8-47171 | * Трубка H | 1 |
| 23 | 263B8-47181 | * Трубка R | 1 |
| 24 | 263B8-47191 | * Трубка хомут | 2 |
| 25 | 263B8-47201 | * Шайба пружина | 2 |
| 26 | 263B8-47211 | * Болт | 2 |
| 27 | 263B8-47221 | * Стеклоочиститель палец | 2 |
| 100 | 263B8-47241 | Комплект уплотнение шток крышка | 1 |
| 200 | 263B8-47251 | Комплект уплотнение поршень | 1 |
| 300 | 263B8-47261 | Комплект уплотнение | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW120 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
