Охлаждение устройство детали — HITACHI ZW120

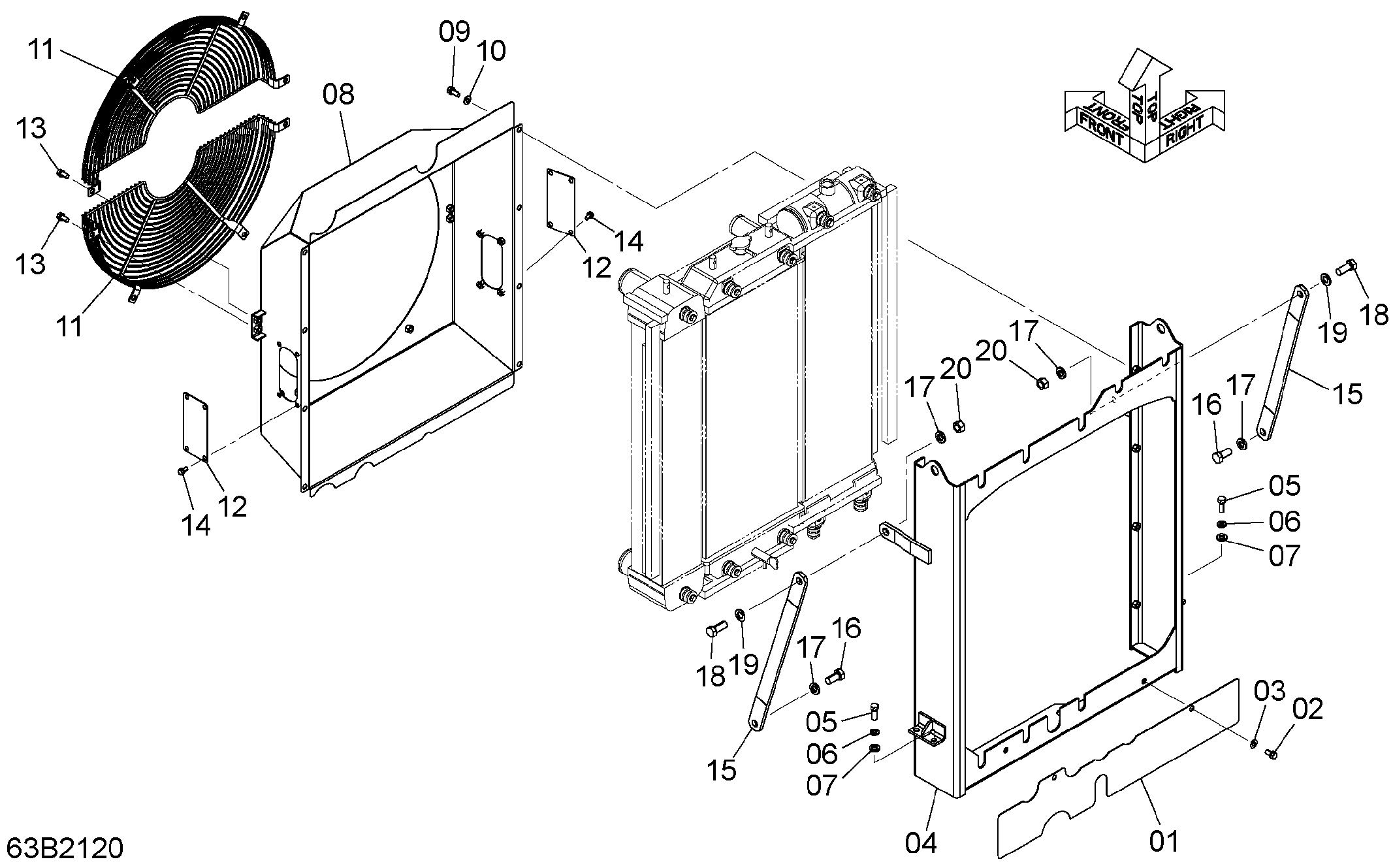

Заводская схема «Охлаждение устройство детали» для HITACHI ZW120. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263B2-12331 | Пластина | 1 |
| 02 | 01183-10025 | Болт | 2 |
| 03 | 02000-00010 | Шайба | 2 |
| 04 | 263B2-12151 | Рама радиатор | 1 |
| 05 | 01116-12030 | Болт | 4 |
| 06 | 02011-00012 | Шайба | 4 |
| 07 | HLJ222012 | Шайба | 4 |
| 08 | 263B2-12261 | Кожух | 1 |
| 09 | 01183-10025 | Болт | 8 |
| 10 | 02000-00010 | Шайба | 8 |
| 11 | 263A2-12401 | Вентилятор гард | 2 |
| 12 | 263A2-12281 | Пластина | 2 |
| 13 | 01183-10020 | Болт | 8 |
| 14 | 01183-08016 | Болт | 8 |
| 15 | 263A2-12311 | Стойка | 2 |
| 16 | 01116-16035 | Болт | 2 |
| 17 | 02011-00016 | Шайба блокировка | 4 |
| 18 | 01116-16040 | Болт | 2 |
| 19 | 02000-00016 | Шайба | 2 |
| 20 | 01401-50016 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW120 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
