Электрооборудование (трансмиссия) — HITACHI ZW120

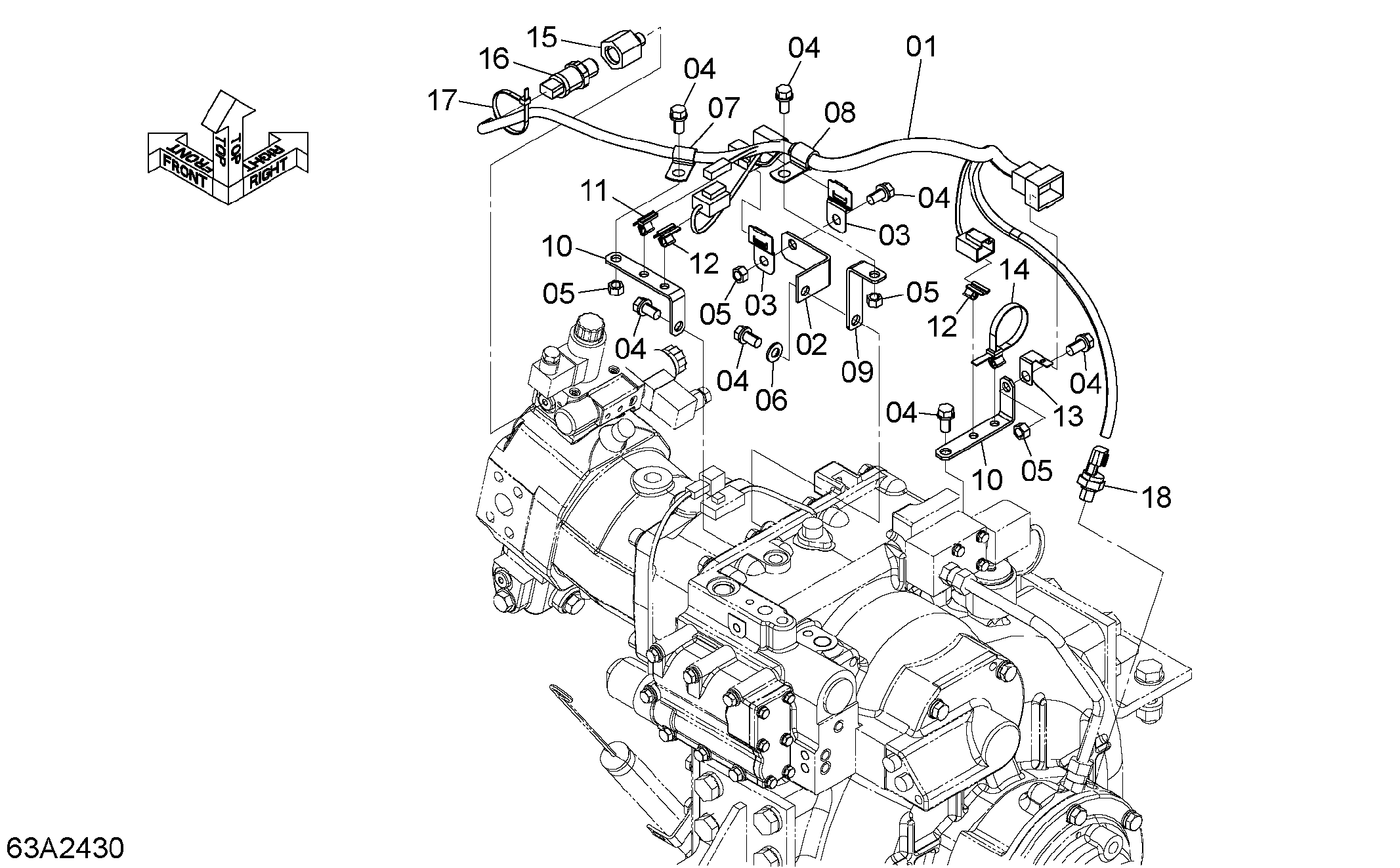

Заводская схема «Электрооборудование (трансмиссия)» для HITACHI ZW120. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263A2-42171 | Провод жгут проводов | 1 |
| 02 | 263A2-42441 | Кронштейн | 1 |
| 03 | 263G2-44731 | Кронштейн | 2 |
| 04 | 01183-10020 | Болт | 7 |
| 05 | 01401-00010 | Гайка | 4 |
| 06 | 02000-00010 | Шайба | 1 |
| 07 | HL4190261 | Зажим | 1 |
| 08 | HL4190273 | Зажим | 1 |
| 09 | 26612-42081 | Кронштейн | 1 |
| 10 | 263A2-42391 | Кронштейн | 2 |
| 11 | 16193-42421 | Конект зажим | 1 |
| 12 | HL4337290 | Зажим | 2 |
| 13 | HL4257159 | Кронштейн | 1 |
| 14 | HL4254600 | Зажим | 1 |
| 15 | 263E2-42411 | Адаптер | 1 |
| 15A | 03320-00110 | Уплотнительное кольцо | 1 |
| 16 | HL4436271 | Датчик прес. | 1 |
| 16A | HL4365826 | Уплотнительное кольцо | 1 |
| 17 | 04913-11200 | Инсхулокк | 1 |
| 18 | HL4436535 | Датчик прес. | 1 |
| 18A | 03320-00110 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW120 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
