Смазка трубопроводы (1) — HITACHI ZW120

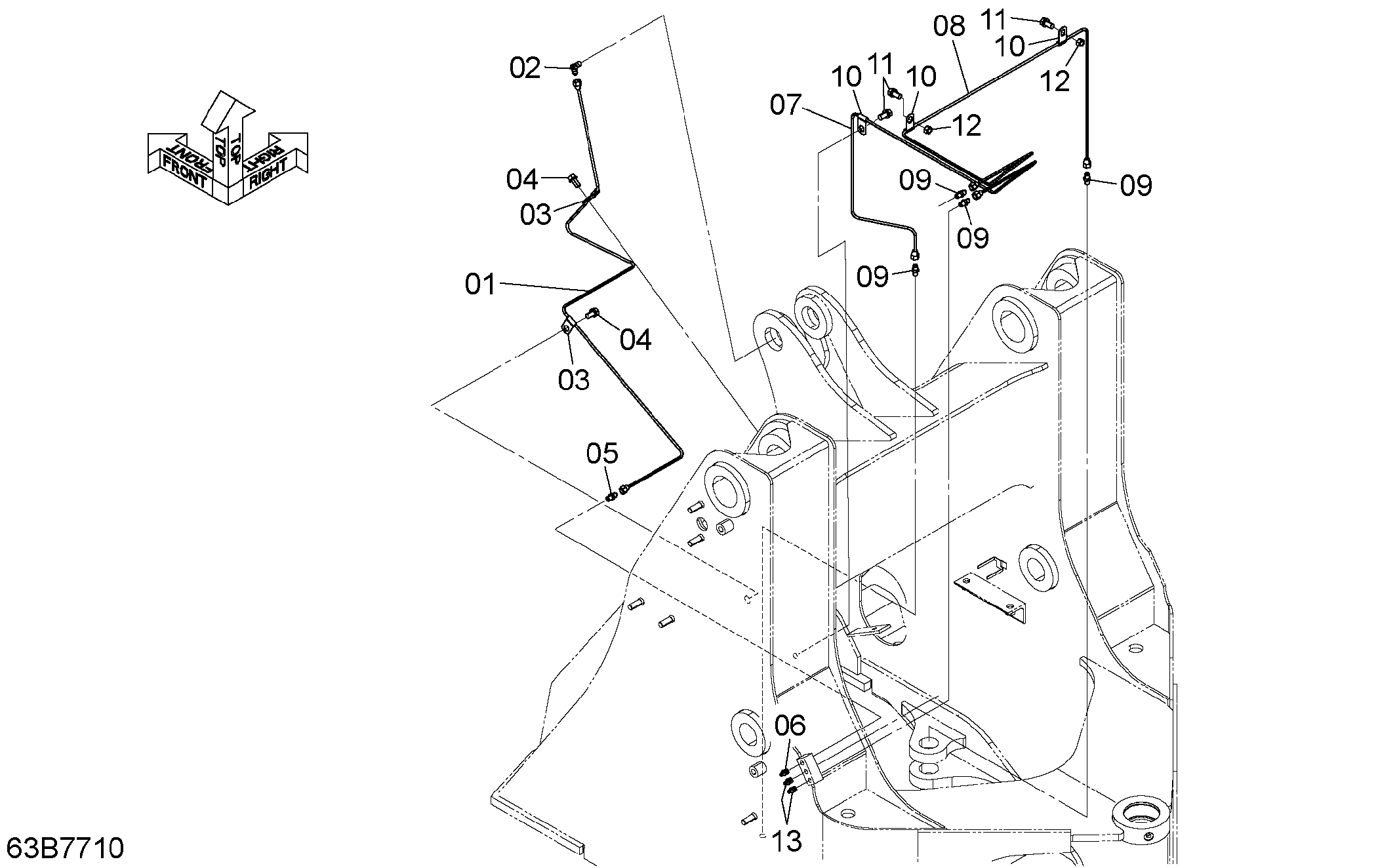

Заводская схема «Смазка трубопроводы (1)» для HITACHI ZW120. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263B7-72211 | Трубка смазка | 1 |
| 02 | 26269-12161 | Разъём | 1 |
| 03 | HL4190260 | Зажим | 2 |
| 04 | 01183-10020 | Болт | 2 |
| 05 | 26269-12151 | Разъём | 1 |
| 06 | 04901-00100 | Смазка штуцер | 1 |
| 07 | 263B7-72221 | Трубка смазка | 1 |
| 08 | 263B7-72231 | Трубка смазка | 1 |
| 09 | 26269-12151 | Разъём | 4 |
| 10 | HL4190260 | Зажим | 3 |
| 11 | 01183-10020 | Болт | 3 |
| 12 | 01401-00010 | Гайка | 2 |
| 13 | 04901-00100 | Смазка штуцер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW120 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
