Основные гидролинии (2) — HITACHI ZW120

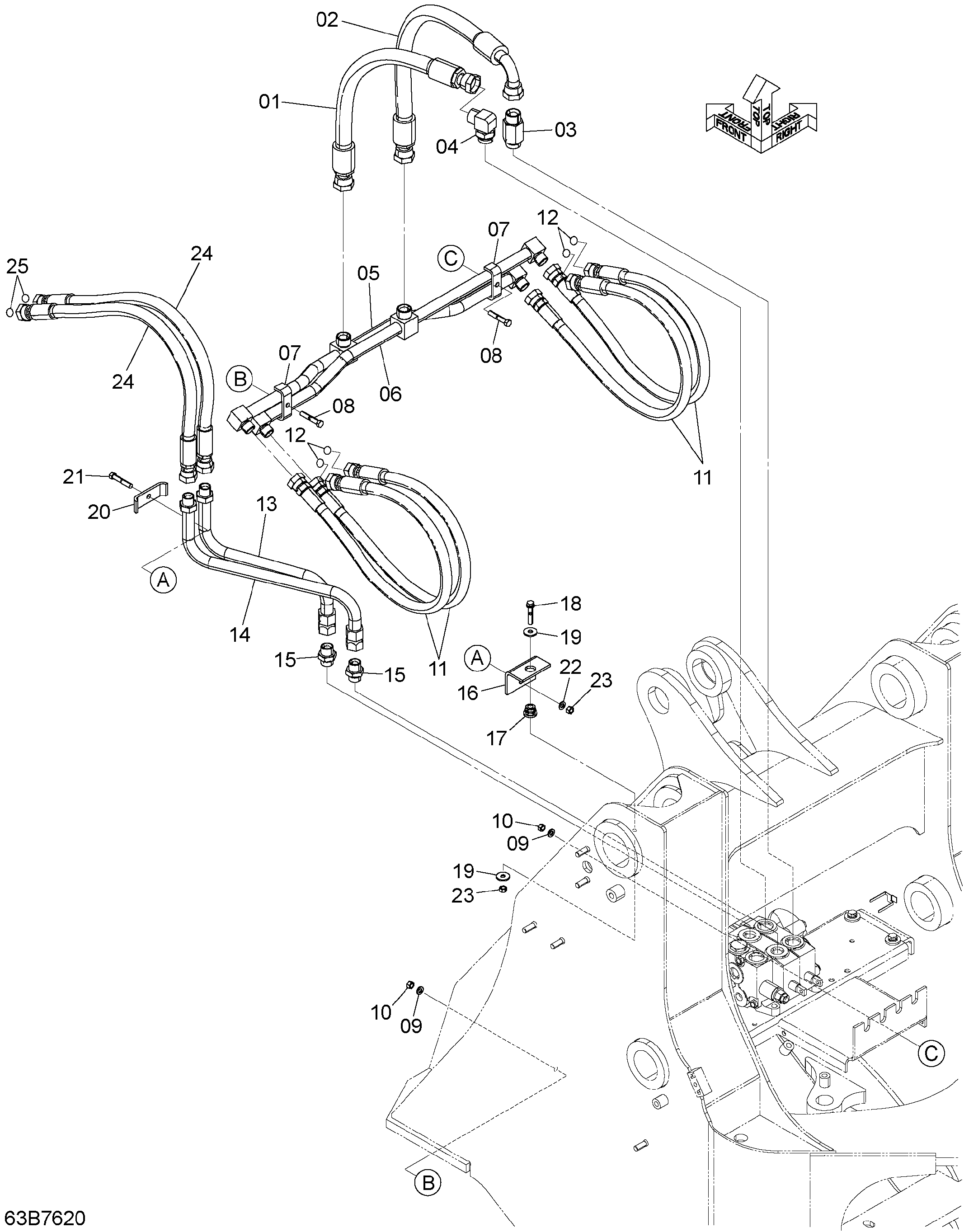

Заводская схема «Основные гидролинии (2)» для HITACHI ZW120. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 26397-62631 | Шланг | 1 |
| 02 | 26397-62641 | Шланг | 1 |
| 03 | 26437-62351 | Штуцер | 1 |
| 03A | 03320-00290 | Уплотнительное кольцо | 1 |
| 04 | 26437-62341 | Угловой штуцер | 1 |
| 04A | 03320-00290 | Уплотнительное кольцо | 1 |
| 05 | 26397-62541 | Трубка A2 | 1 |
| 06 | 26397-62551 | Трубка B2 | 1 |
| 07 | 26437-62381 | Хомут | 2 |
| 08 | 01110-10055 | Болт | 2 |
| 09 | 02010-00010 | Шайба | 2 |
| 10 | 01401-00010 | Гайка | 2 |
| 11 | 263B7-62251 | Шланг | 4 |
| 12 | HL4187308 | Уплотнительное кольцо | 4 |
| 13 | 26397-62511 | Трубка | 1 |
| 14 | 26397-62521 | Трубка | 1 |
| 15 | 04134-20606 | Штуцер | 2 |
| 16 | 26407-62101 | Кронштейн | 1 |
| 17 | 26407-32001 | Резиновый крепление | 1 |
| 18 | 01183-10050 | Болт | 1 |
| 19 | 26606-52721 | Шайба | 2 |
| 20 | 56443-02071 | Хомут | 1 |
| 21 | 01110-10055 | Болт | 1 |
| 22 | 02010-00010 | Шайба | 1 |
| 23 | 01401-00010 | Гайка | 2 |
| 24 | 263B7-62261 | Шланг | 2 |
| 25 | HL4187308 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW120 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
