Боковой скольжение поворотный плуг (2/2)(SAP002) — HITACHI ZW120

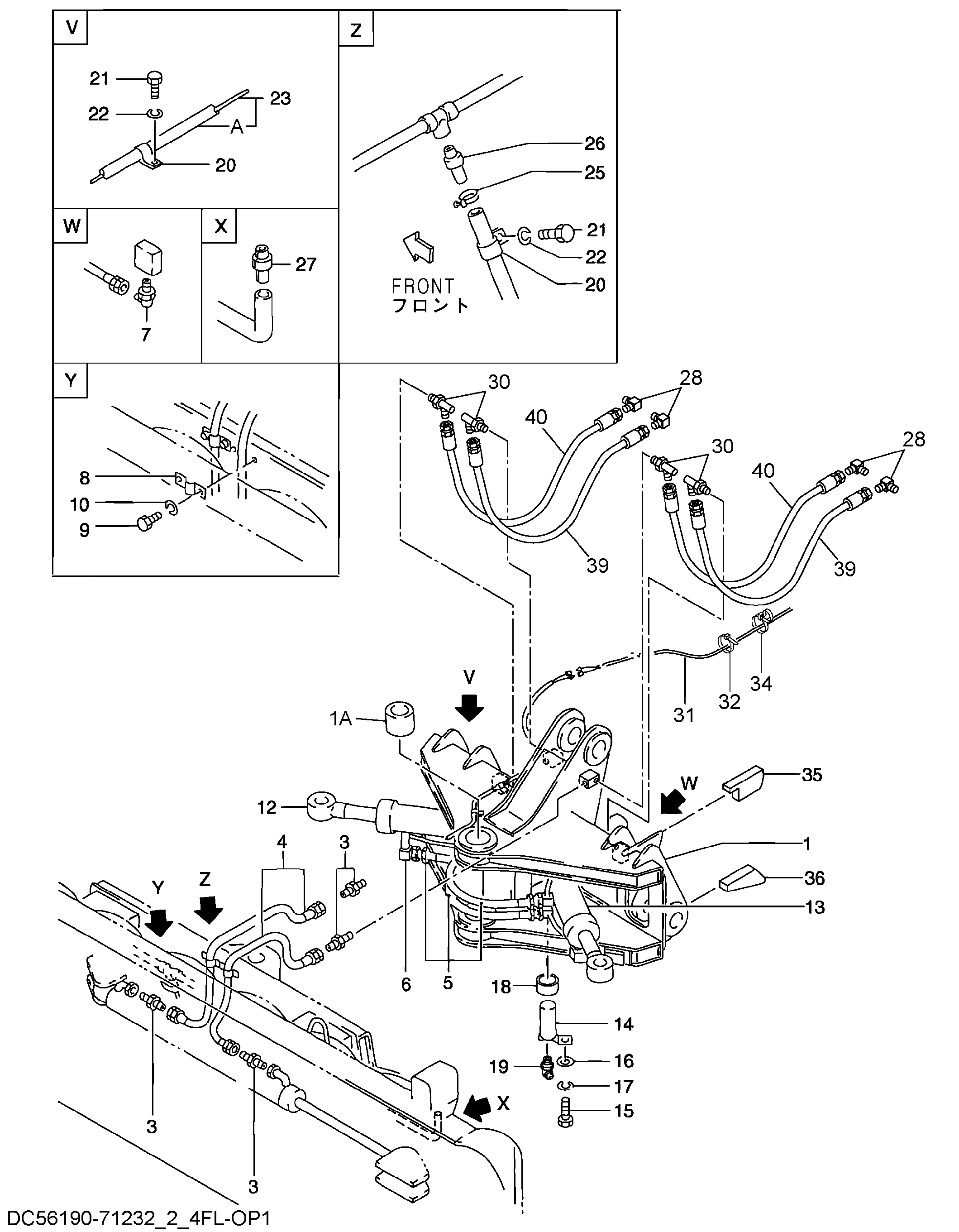

Заводская схема «Боковой скольжение поворотный плуг (2/2)(SAP002)» для HITACHI ZW120. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 56390-70601 | Водило в сборе | 1 |
| 1A | 56190-71241 | Втулка | 2 |
| 3 | 04137-00404 | Ниппель | 4 |
| 4 | 56383-22021 | Шланг | 2 |
| 5 | 56383-02091 | Шланг | 4 |
| 6 | 29817-62521 | Угловой штуцер 90 | 2 |
| 7 | 24067-67011 | Соединение свивел | 2 |
| 8 | 563C0-63281 | Хомут | 2 |
| 9 | 01110-10016 | Болт | 4 |
| 10 | 02010-00010 | Шайба | 4 |
| 12 | 56383-02041 | Поворотный гидроцилиндр (правый) | 1 |
| 13 | 56383-02051 | Поворотный гидроцилиндр (левый) | 1 |
| 14 | 56383-01061 | 50Палец | 2 |
| 15 | 01116-12025 | Болт | 2 |
| 16 | 26096-42351 | Шайба | 2 |
| 17 | 02010-00012 | Шайба | 2 |
| 18 | 25389-12831 | Втулка | 2 |
| 19 | 04901-00190 | Пресс-маслёнка | 2 |
| 20 | HL4190253 | Зажим | 3 |
| 21 | 01110-10016 | Болт | 3 |
| 22 | 02010-00010 | Шайба | 3 |
| 23 | 58491-65961 | Проводка в сборе | 1 |
| 23A | 58491-64901 | Плотектор шланг | 1 |
| 25 | 04911-00016 | Зажим | 1 |
| 26 | 56383-02311 | Резиновая прокладка | 1 |
| 27 | 56383-02321 | Резиновая прокладка | 2 |
| 28 | 21967-62461 | Угловой штуцер | 4 |
| 30 | 24067-67011 | Соединение свивел | 4 |
| 31 | 563G0-62471 | Жгут проводов | 1 |
| 32 | 04913-11100 | Инсхулокк | 15 |
| 34 | H4441695 | Ленточный зажим | 10 |
| 35 | 563B0-62011 | Ограничитель | 2 |
| 36 | 563B0-62001 | Ограничитель | 2 |
| 39 | 04531-04065 | Шланг | 2 |
| 40 | 04531-04080 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW120 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
